4.2. Виды пожарных водоёмов
Наиболее распространены водоёмы-копани (рисунок 3), т.к. они более дешевы и просты по устройству. Проблемой является только устройство гидроизоляции водоёмов-копаней.
Способы изоляции водоёмов:
1) асфальтобетонная облицовка; 2) бетонная облицовка; 3) каменная облицовка; 4) глиняная одежда; 5) кальматация грунта; 6) солонцевание, известкование грунта; 7) облицовка синтетической плёнкой.
Рисунок 3. Схема водоёма
1, 2 — подъезды к водоёму; 3 — земляное обвалование; 4 — вода.
Водоёмы-резервуары являются более капитальными сооружениями и более надёжны в эксплуатации. Для их сооружения используется железобетон, камень, кирпич (рисунок 4).
В зависимости от климатических условий они могут быть подземными, полуподземными, наземными.
Каждый резервуар должен иметь люк 0,6х0,6 м с крышкой и вентиляционной трубой с площадью сечения 250÷300 см2. Дно резервуара должно иметь уклон в сторону приямка, глубина приямка не менее 0,4 м.
При гидравлическом испытании резервуара на водонепроницаемость уровень воды не должен снижаться за сутки более, чем на 1 см.
Железобетонные резервуары оборудуют площадками-подъездами и приспособлениями для забора воды (рисунок 4.).
Рисунок 4. Железобетонный заглубленный резервуар
1 - люк-лаз; 2 - вентиляционная колонка; 3 - камера для установки приборов сигнализации уровня воды; 4 - подающая труба; 5 - грязевая труба: 6 - отводящая труба; 7 - приямок; 8 - переливная труба; УГВ - уровень грунтовых вод; МУВ - максимальный уровень воды.
1 4 5

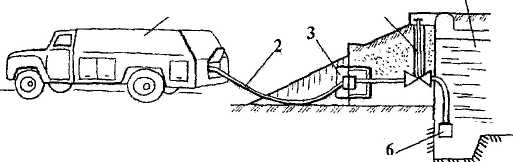

Рисунок 5. Схема забора воды из резервуара автомобилем
1 - пожарный автомобиль; 2 - всасывающий рукав; 3 - ниппель соединительной головки; 4 - задвижка; 5 - резервуар; 6 – всасывающая сетка.
При наличии около объекта каналов (оврагов), по которым постоянно или периодически протекают поверхностные воды, их можно использовать для создания водохранилищ-прудов. Основным сооружением водохранилища является плотина. Чтобы предотвратить подмыв плотины с низовой стороны устраивают каменное крепление длиной 5÷7 метров (рисунок 6).

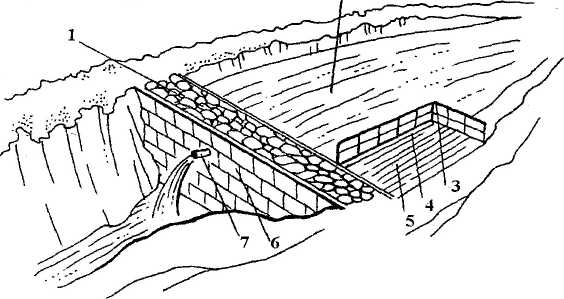

Рисунок 6. Запруда
1 - каменное покрытие; 2 - река; 3 - ограждение; 4 - упорный брус; 5 - пирс для установки пожарных автомобилей; 6 - водоупорная стенка; 7 - сливная труба.
4.3. Требования к водозаборным устройствам
Водозаборными устройствами являются: пожарный подъезд (пирс) и самотечный (приёмный) колодец.
ПОЖАРНЫЙ ПОДЪЕЗД (ПИРС)

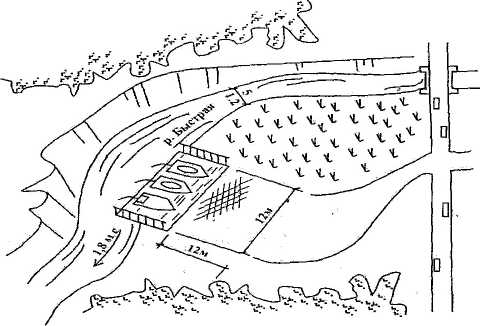

Наиболее распространённым типом подъезда является пирс на деревянных или бетонных сваях, способный выдержать нагрузку наиболее тяжёлого пожарного автомобиля. Ширина каждого подъезда должна составлять не менее 4÷5 метров, а площадка для въезда и разворота пожарных машин иметь размеры 12х12 м. Площадка пирса должна быть расположена не выше 5 м от уровня горизонта низких вод (ГНВ) и выше горизонта высоких вод (ГВВ), не менее чем на 0,7 м и оборудована отводным лотком для всасывающих рукавов. Глубина воды с учётом промерзания в зимнее время должна быть не менее 1 м, в противном случае, в месте забора устраивают котлован (приямок). Настил площадки пирса должен быть с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7÷0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25 х 25 см. (рисунок 7, 8).
Ось
насоса
Рисунок 8. Устройство пирсов
1 - упорный брус; 2 - настил; 3 - каменная отмостка; 4 - сваи; 5 - брусья укрепления; ГВВ, ГНВ - соответственно горизонты воды верхнего и нижнего уровней; Нвс - высота всасывания насоса.
САМОТЕЧНЫЙ (ПРИЁМНЫЙ) КОЛОДЕЦ
Для забора воды из естественных водоисточников с заболоченными берегами или невозможностью непосредственного водозабора из них, для целей пожаротушения устраиваются самотечные (приёмные) колодцы (рисунок 9).
Самотечные колодцы должны иметь размеры в плане не менее 0,8х0,8 м. Они могут выполняться из бетона, камня. Колодец должен быть оборудован двумя крышками, пространство между которыми на зимний период заполняется утепляющим материалом для предохранения воды от промерзания.
Глубина воды в колодце должна быть не менее 1,5 м. С водоёмом (резервуаром) колодец соединяется подводящей трубой, диаметр которой должен быть не менее 200 мм. Выходящий в водоём конец трубы должен быть расположен выше дна не менее чем на 0,5 м и ниже уровня горизонта низких вод не менее 1,0 м. Со стороны водоёма подводящая труба должна быть оборудована металлической сеткой, которая препятствует попаданию различных посторонних предметов.
К самотечному колодцу должен быть свободный подъезд, рассчитанный на одновременную установку двух пожарных автомобилей. У места расположения самотечного колодца должен быть установлен световой или флуоресцентный указатель.
6 5
Рисунок 9. Самотечный (приёмный) колодец для забора воды
1 - крышка колодца; 2 - крышка утепления; 3 - отмостка булыжная; 4 - колодец; 5 - приемная труба; 6 - сетка.
