2.2. Типові проекти та індивідуальні рішення
Конструкція земляного полотна в поперечному профілі у переважній більшості випадків призначається за типовими рішеннями з прив'язкою до конкретних умов проектування.

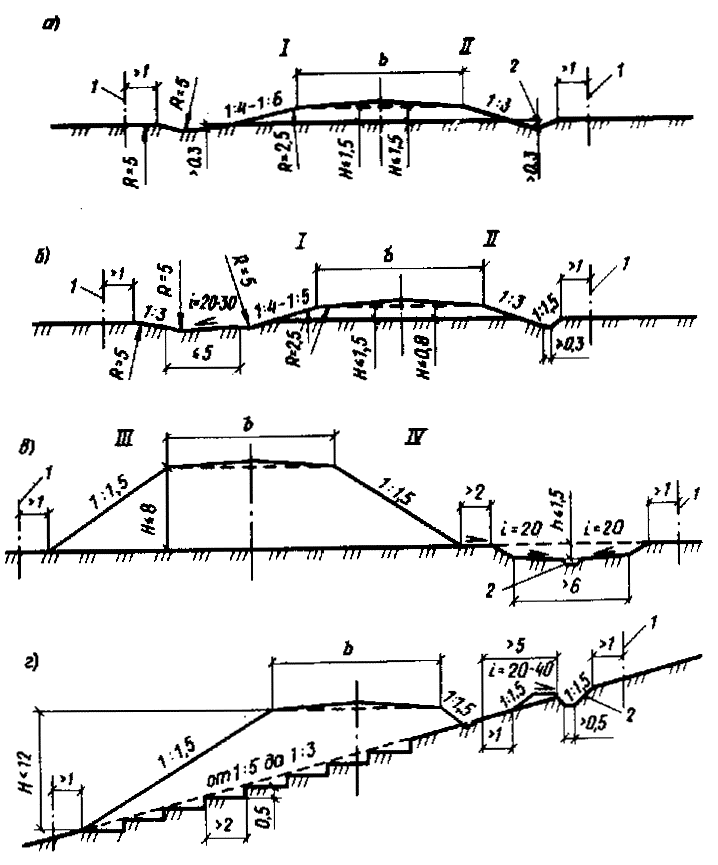

На рис. 2 приведена конструкція земляного полотна: насипів з трикутними трапецеїдальними кюветами, насипів висотою до 8 м з резервами і на узгір'ях з ухилом від 1:5 до 1:3.
Рис. 2. Конструкції земляного полотна автомобільних доріг
а - насипів з трикутними кюветами; б - те ж, з трапецеїдальними кюветами; в - насипів висотою до 8 м; г - насипів на узгір'ях з ухилом від 1:5 до 1:3, у тому числі: I - обтічний профіль; II - необтічний профіль; III - у разі зведення насипу з привізного ґрунту; IV - те ж, з бічних резервів; 1 - межа смуги відведення; 2 - забанкетна канава; h - глибина резерву; Н - висота насипу; R - радіус сполучення на профілі дороги
На рис. 3 показані конструкції виїмок глибиною до 1 м (розкриті) і оброблені під насип, глибиною до 12 м в піщаних, глинистих, уламкових, лесових і скельних ґрунтах.
Рис. 3. Конструкції земляного полотна автомобільних доріг у виїмках
а - глибиною до 1 м - розкриті; б - глибиною до 1 м - оброблені під насип; в - глибиною до 12 м в піщаних і глинистих ґрунтах; г - те ж, в уламкових ґрунтах, що обсипаються; д - те ж, в лесових і лесовидних ґрунтах; е - те ж, в скельних монолітних слаботріщинуватих ґрунтах, у тому числі: I - з обтічним поперечним профілем; II - необтічним профілем; III - при косогорній місцевості; IV - на рівних ділянках; V - в скельних ґрунтах, що не вивітрюються; VI - в слабовивітрених ґрунтах; 1 - межа смуги відведення; 2 - нагірна канава; 3 - полиця; 4 - кювет; L - ухил; Н - висота насипу; R - радіус сполучення поверхні на профілі
Індивідуальні рішення щодо конструкцій поперечного профілю з відповідним обґрунтуванням призначається:
- для насипів заввишки понад 12 м;
- для насипів з тимчасовим або постійним підтопленням укосів;
- для насипів, що споруджуються на болотах, завглибшки понад 4 м з виторфовуванням або при наявності поперечних похилів дна болота понад 1:10;
- для насипів, що споруджуються на слабких основах;
- при використанні в насипах ґрунтів підвищеної вологості;
- при підвищенні поверхні покриття над розрахунковим рівнем води менше вказаного в таблиці 1.1;
Таблиця 1.1 - Найменші підвищення поверхні покриття над розрахунковим рівнем води у метрах
Ґрунт верхньої частини земляного полотна (робочого шару) |
Дорожньо-кліматична зона |
||
У-І |
У-ІІ |
У-ІІІ |
|
Пісок дрібнозернистий |
1,1 0,9 |
0,9 0,7 |
0,75 0,55 |
Пісок пилуватий, супісок піщанистий |
1,5 1,2 |
1,2 1,0 |
1,1 0,8 |
Суглинок піщанистий, глина |
2,2 1,6 |
1,8 1,4 |
1,5 1,1 |
Супісок пилуватий, суглинок пилуватий |
2,4 1,8 |
2,1 1,5 |
1,8 1,3 |
Примітка 1. Над рискою подані значення підвищення поверхні покриття над рівнем ґрунтових вод, верховодки або тривалого підтоплення (понад 30 діб) поверхневими водами, під рискою - те саме, над поверхнею землі на ділянках з незабезпеченим поверхневим водовідводом або над рівнем короткотривалого (менше 30 діб) підтоплення поверхневими водами. Примітка 2. За розрахунковий рівень слід призначати найбільший можливий сезонний рівень ґрунтових вод з ймовірністю перевищення 3 % - для цементобетонного покриття, 5 % - для асфальтобетонного покриття і 10 % - для перехідного типу покриття. Примітка 3. Підвищення поверхні покриття дорожнього одягу над рівнем ґрунтових або поверхневих вод при слабо- і середньозасолених ґрунтах слід збільшувати на 20 % (для суглинків і глин на 30 %), а при сильнозасолених ґрунтах - на 40-60 %. Примітка 4. В районах штучного зрошення підвищення поверхні покриття над зимово-весняним рівнем стояння вод в зоні У-ІІІ слід збільшувати на 0,4м, а в зоні У-II - на 0,2м. Примітка 5. В умовах зони У-IV найменші підвищення поверхні покриття над розрахунковим рівнем води призначають для Карпат за нормами зони У-І, для гірського Криму - за нормами зони У-ІІ з урахуванням досвіду експлуатації доріг у цих районах. Примітка 6. При наявності в верхній частині земляного полотна різних ґрунтів підвищення слід призначати по ґрунту, для якого потрібне підвищення має найбільше значення. |
- при застосуванні спеціальних прошарків (теплоізолюючих, гідроізолюючих, дренуючих, капіляророзривних, армуючих і т.ін.) для регулювання водно-теплового режиму верхньої частини земляного полотна, а також спеціальних поперечних профілів;
- для виїмок завглибшки понад 12м, влаштованих в нескельних ґрунтах, і понад 16 м - в скельних при сприятливих інженерно-геологічних умовах;
- для виїмок в шаруватих ґрунтових масивах, що мають нахил пластів в бік проїзної частини;
- для виїмок, що перетинають водоносні горизонти або мають в основі водоносний горизонт, а також в глинистих ґрунтах з коефіцієнтом консистенції понад 0,5;
- для виїмок завглибшки понад 6 м в пилуватих ґрунтах, а також в глинистих ґрунтах і скельних ґрунтах, що розм'якшуються і втрачають стійкість в укосах під дією погодно-кліматичних факторів;
- для виїмок в набухаючих ґрунтах при несприятливих умовах зволоження;
- для насипів і виїмок, що споруджуються в складних інженерно-геологічних умовах: на крутосхилах крутістю понад 1 : 3, на ділянках з наявністю або можливістю виникнення зсувів, карсту, обвалів, осипів, сельових потоків, снігових лавин тощо;
- при спорудженні земляного полотна з застосуванням вибухових методів або гідромеханізації.
До об'єктів індивідуального проектування відносяться водовідвідні, дренажні та інші споруди, що забезпечують стійкість земляного полотна в складних умовах, а також ділянки сполучення земляного полотна з мостами та шляхопроводами.
