Аналіз суміщених графіків
Аналіз графіків починаємо із аналізу швидкостей подачі за кінематикою. Верстат може працювати в межах 8...40 м/хв. На мінімальних швидкостях розпилюються заготовки максимальних товщин, а процес різання протікає в нелегких умовах. Як видно із графіків, заготовки товщиною більше 50 мм не можуть розпилюватись на максимальній кінематичній швидкості через те, що за потужністю двигуна на різання він буде перевантажений. Двигун буде перевантажений і при тривалому розпилюванні заготовок товщиною 90 і 100 мм.
На максимальній швидкості подачі можна розпилювати заготовки товщиною до 50 мм. Швидкість подачі за часом завантаження верстата не може бути більшою як 32 м/хв, що обмежує повне використання верстата і приводить до зниження його продуктивності.
Швидкість подачі за ємністю міжзубних западин не лімітує роботу верстата. Крива, що характеризує швидкість, є досить високо по відношенню до інших швидкостей подачі.

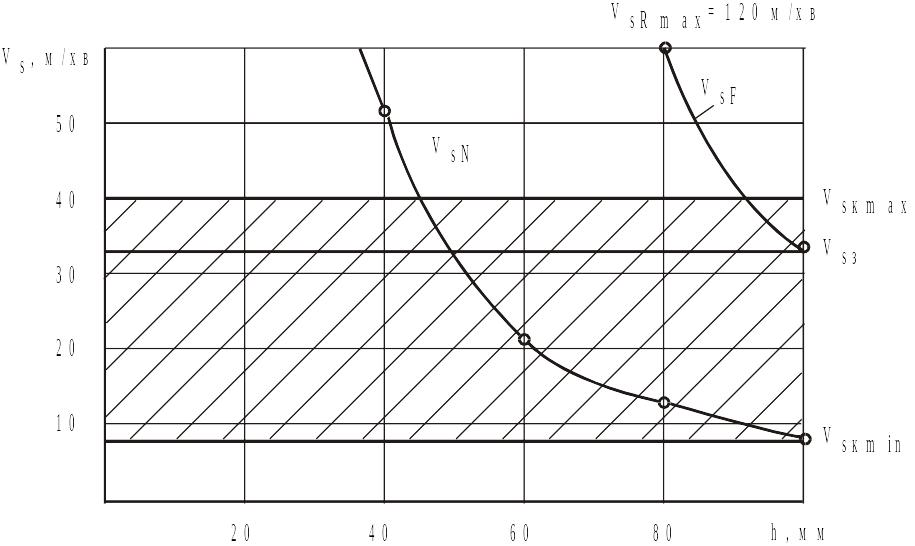

Рис.3.1. Суміщені графіки швидкостей подачі
Швидкість подачі за шорсткістю оброблених поверхонь, також не лімітує роботу верстата, тому що за розрахунками вона рівна = 120 м/хв.
3.8. Висновки і пропозиції
Після дослідження швидкостей різання і подачі, аналізу графіків роблять висновки про роботу верстата і встановлюють раціональні режими роботи за даних умов, а також дають пропозиції по покращенню його роботи.
3.9. Перелік посилань
Список літератури складається за порядком посилання на неї у тексті пояснювальної записки. Запис літературних джерел повинен відповідати вимогам стандарту.
Список рекомендованої літератури
1. Шостак В.В. та інші. Обладнання деревообробних виробництв. На-
вчальний посібник. Ч. 1, Ч.2, К.: ІСДО, 1993.
Кірик М.Д. Інструмент для обробки дерева і деревних матеріалів, Львів, 1999. - 190 с.
Кірик М.Д. Різання деревини та деревних матеріалів: Навчальний посібник для студентів вищих навчальних закладів, Львів, 2000. – 218с.
Кірик М.Д. Підготовлення дереворізальних інструментів до роботи та їх експлуатація. Посібник для ВНЗ. – Львів, Іхіл, 2002. – 408с.
Кірик М.Д. Механічне оброблення деревини та деревних матеріалів, Львів, 2006. – 412с.
Шостак В.В. та інші. Деревообробні верстати загального призначення. К.: Знання, 2007. – 280с.
Амалицкий В.В., Любченко В.И. Станки и инструменты деревообрабатывающих предприятий. - М.: Лесн. пром-сть, 1977. - 400 с.
Афанасьев П.С. Конструкции и расчеты деревообрабатывающего оборудования. Справочник. - М.: Лесн. пром-сть, 1970. - 400 с.
Амалицкий В.В. Станки и инструменты лесопильного и деревообрабатывающего производства. - М.: Лесн. пром-сть, 1985. - 288 с.
Методичний посібник до виконання курсового проекту з дисципліни «Обладнання галузі», Львів, 2004.
Додаток А
Міністерство освіти і науки України
Національний лісотехнічний університет України
Кафедра деревообробного обладнання та інструментів
ПОЯСНЮВАЛЬНА ЗАПИСКА
до розрахункової роботи
з дисципліни
«Обладнання галузі»
Виконав: ст.гр. _________________
_________________________________
(прізвище, ім’я, по батькові)
Керівник:________________________
(посада, прізвище, ім’я)
Львів - (рік)
Додаток Б
Довідкові таблиці для розрахунку режимів різання
