Донорная примесь

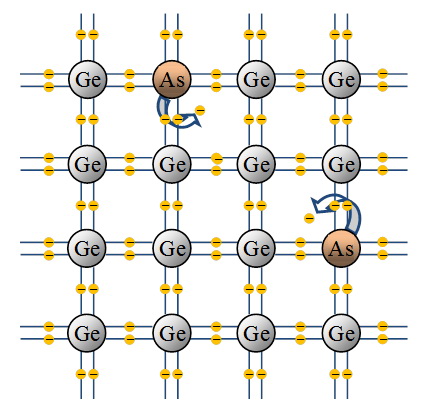

Рассмотрим механизм электропроводности полупроводника с донорной пятивалентной примесью мышьяка As, которую вводят в кристалл, например, кремния. Пятивалентный атом мышьяка отдает четыре валентных электрона на образование ковалентных связей, а пятый электрон оказывается незанятым в этих связях (рис. 6).

Э

Рис. 6.

нергия отрыва (энергия ионизации) пятого валентного электрона мышьяка в кремнии равна , что в 20 раз меньше энергии отрыва электрона от атома кремния. Поэтому уже при комнатной температуре почти все атомы мышьяка теряют один из своих электронов и становятся положительными ионами. Положительные ионы мышьяка не могут захватить электроны соседних атомов, так как все четыре связи у них уже укомплектованы электронами. В этом случае перемещения электронной вакансии — «дырки» не происходит и дырочная проводимость очень мала, т.е. практически отсутствует.

Донорные примеси – это примеси легко отдающие электроны и, следовательно, увеличивающие число свободных электронов.

П

Рис. 7.

ри наличии электрического поля свободные электроны приходят в упорядоченное движение в кристалле полупроводника, и в нем возникает электронная примесная проводимость. В итоге мы получаем полупроводник с преимущественно электронной проводимостью, называемый полупроводником – типа. (От лат. negativus – отрицательный).

Поскольку в полупроводнике n-типа число электронов значительно больше числа дырок, то электроны являются основными носителями заряда, а дырки – неосновными.

Акцепторная примесь

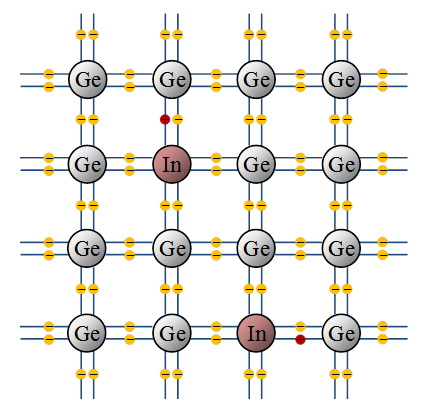

В случае акцепторной примеси, например, трехвалентного индия In атом примеси может дать свои три электрона для осуществления ковалентной связи только с тремя соседними атомами кремния, а одного электрона «недостает» (рис. 7). Один из электронов соседних атомов кремния может заполнить эту связь, тогда атом In станет неподвижным отрицательным ионом, а на месте ушедшего от одного из атомов кремния электрона образуется дырка. Акцепторные примеси, захватывая электроны и создавая тем самым подвижные дырки, не увеличивают при этом числа электронов проводимости. Основные носители заряда в полупроводнике с акцепторной примесью – дырки, а неосновные – электроны.

Акцепторные примеси – это примеси, обеспечивающие дырочную проводимость.

Полупроводники, у которых концентрация дырок превышает концентрацию электронов проводимости, называются полупроводниками –типа (От лат. positivus – положительный.).

Необходимо отметить, что введение примесей в полупроводники, как и в любых металлах, нарушает строение кристаллической решетки и затрудняет движение электронов. Однако сопротивление не увеличивается из-за того, что увеличение концентрации носителей зарядов значительно уменьшает сопротивление. Так, введение примеси бора в количестве 1 атом на сто тысяч атомов кремния уменьшает удельное электрическое сопротивление кремния приблизительно в тысячу раз, а примесь одного атома индия на атомов германия уменьшает удельное электрическое сопротивление германия в миллионы раз.

Если в полупроводник одновременно вводятся и донорные, и акцепторные примеси, то характер проводимости полупроводника (n – или p – тип) определяется примесью с более высокой концентрацией носителей заряда.

Примеси оказывают сильное воздействие на электропроводимость полупроводников: так, например, тысячные доли процентов примесей могут в сотни тысяч раз уменьшить их сопротивление. Этот факт, с одной стороны, указывает на возможность изменение свойств полупроводников, с другой стороны, он свидетельствует о трудностях технологии при изготовлении полупроводниковых материалов с заданными характеристиками.
