1.6 Графикалық модульді орындау үшін арналған тапсырмалар «Үшбұрыштың кеңістіктік және кешендік сызбасы»
Тапсырма: АВС үшбұрышының жазықтық (19сур.) және кешендік (20сур.) сызбасын құрастырып егер де x, y, z координаталар төбелері берілген болса.
Мысал, А (35, 30, 25); В (20, 60, 40); С (40, 65, 0).
Тапсырманы А4 форматында орындау керек. Өз нұсқасын және берілген нүктелердің координаталарын көрсету керек.
АВС үшбұрышының проекциясын түрлі түсті қарындашпен бояуға болады. Құрылу түзулерін жіңішкемен, ал проекцияларын жуан түзумен орындайды.
1-кестеде НГ 1 графикалық модулі үшін тапсырма нұсқаулары берілген.

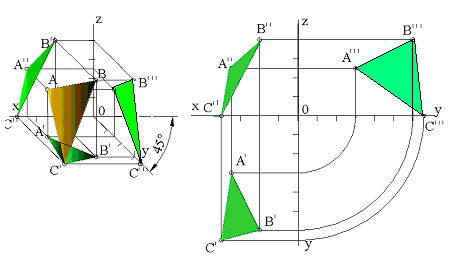

Сурет 19 Сурет 20
1 Кесте – А, В, С нүктелер координаты
№ Нұсқа |
А |
В |
С |
||||||
x |
y |
z |
x |
y |
z |
x |
y |
z |
|
1 |
10 |
20 |
30 |
0 |
20 |
30 |
25 |
0 |
0 |
2 |
30 |
25 |
15 |
0 |
30 |
0 |
0 |
30 |
40 |
3 |
15 |
30 |
40 |
30 |
0 |
20 |
0 |
20 |
0 |
4 |
40 |
30 |
20 |
0 |
30 |
0 |
20 |
0 |
35 |
5 |
35 |
40 |
15 |
40 |
0 |
20 |
0 |
0 |
20 |
6 |
20 |
30 |
15 |
30 |
0 |
0 |
15 |
0 |
35 |
7 |
35 |
20 |
10 |
0 |
25 |
40 |
10 |
0 |
0 |
8 |
30 |
40 |
15 |
0 |
0 |
15 |
0 |
20 |
30 |
9 |
45 |
30 |
30 |
15 |
30 |
0 |
0 |
0 |
20 |
10 |
20 |
40 |
30 |
0 |
40 |
0 |
40 |
30 |
0 |
11 |
15 |
20 |
30 |
25 |
0 |
30 |
0 |
40 |
0 |
12 |
30 |
30 |
40 |
30 |
0 |
0 |
35 |
0 |
25 |
13 |
25 |
30 |
35 |
0 |
25 |
15 |
0 |
40 |
0 |
14 |
10 |
30 |
40 |
0 |
0 |
30 |
0 |
20 |
10 |
15 |
25 |
20 |
35 |
35 |
40 |
0 |
30 |
0 |
0 |
16 |
35 |
40 |
20 |
0 |
0 |
30 |
25 |
40 |
0 |
17 |
15 |
30 |
15 |
10 |
0 |
40 |
0 |
30 |
0 |
18 |
20 |
10 |
30 |
0 |
20 |
0 |
20 |
0 |
10 |
19 |
20 |
40 |
40 |
0 |
25 |
10 |
0 |
20 |
0 |
20 |
30 |
15 |
15 |
35 |
0 |
0 |
20 |
0 |
30 |
21 |
40 |
35 |
25 |
0 |
40 |
10 |
30 |
0 |
0 |
22 |
15 |
25 |
35 |
0 |
0 |
15 |
35 |
25 |
0 |
23 |
40 |
40 |
15 |
25 |
10 |
0 |
20 |
0 |
0 |
24 |
20 |
35 |
35 |
0 |
0 |
35 |
0 |
10 |
15 |
25 |
25 |
15 |
15 |
40 |
0 |
0 |
15 |
0 |
25 |
