4.5 Графикалық модульге арналған тапсырма
4.5.1 «Берілген ұзындықтағы пирамиданы құрастыру»
Тапсырма. Егер шың, негізгі үшбұрышты пирамида және оның биіктігінің координаталары берілген болса екі проекцияда пирамиданың кешенді сызбасын құрастыру керек.
Шешім: 1. А4 форматында координата осьтері белгіленеді және 6-кестенің нұсқаларына сай АВС үшбұрышының координаталық нүктелері алынады. Координата бойынша А, В, С үшбұрышының проекциясы құрастырылады.
2. А нүктесінде жазықтық үшбұрышына перпендикуляр қалпына келтіріледі және ол жазықтықтан биікте h биіктігіне тең АS бөлігі қойылады.
3. Пирамиданың қабырғасы құрылады. Бәсекелесті нүктелермен оның көрнісі анықталады. Пирамиданың көрінетін қабырғаларын тұтас жуан сызықтармен көрсету керек, көрінбейтіндерін-штрихті сызықпен.
4. Жіңішке сызықтармен қосымша құрастырылғандарды сақтау керек.
6 кесте – Тапсырма. Модуль «h = 85 берілген ұзындығындағы пирамиданы құрастыру»
№
|
A |
B |
C |
№ |
А |
B |
C |
||||||||||||
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
||
1 |
117 |
90 |
10 |
52 |
25 |
79 |
0 |
83 |
48 |
13 |
18 |
40 |
75 |
83 |
117 |
6 |
0 |
47 |
38 |
2 |
120 |
90 |
10 |
50 |
25 |
80 |
0 |
85 |
50 |
14 |
18 |
75 |
40 |
83 |
6 |
107 |
0 |
38 |
47 |
3 |
115 |
90 |
10 |
52 |
25 |
80 |
0 |
80 |
45 |
15 |
117 |
75 |
40 |
52 |
6 |
107 |
0 |
38 |
47 |
4 |
120 |
92 |
10 |
50 |
20 |
75 |
0 |
80 |
46 |
16 |
115 |
75 |
40 |
50 |
5 |
107 |
0 |
50 |
47 |
5 |
117 |
9 |
90 |
52 |
79 |
25 |
0 |
48 |
83 |
17 |
120 |
75 |
50 |
75 |
10 |
107 |
0 |
45 |
75 |
6 |
115 |
7 |
85 |
50 |
80 |
25 |
0 |
50 |
85 |
18 |
125 |
75 |
40 |
70 |
15 |
107 |
0 |
50 |
60 |
7 |
120 |
10 |
90 |
48 |
82 |
20 |
0 |
52 |
82 |
19 |
120 |
50 |
50 |
75 |
5 |
107 |
0 |
40 |
55 |
8 |
116 |
8 |
88 |
50 |
78 |
25 |
0 |
46 |
80 |
20 |
120 |
60 |
40 |
50 |
5 |
107 |
0 |
35 |
50 |
9 |
115 |
10 |
92 |
50 |
80 |
25 |
0 |
50 |
85 |
21 |
120 |
70 |
45 |
40 |
5 |
107 |
0 |
40 |
45 |
10 |
18 |
10 |
90 |
83 |
79 |
25 |
135 |
48 |
83 |
22 |
115 |
50 |
40 |
45 |
6 |
107 |
0 |
50 |
45 |
11 |
20 |
12 |
92 |
85 |
80 |
25 |
135 |
50 |
85 |
23 |
115 |
60 |
40 |
40 |
6 |
107 |
0 |
45 |
40 |
12 |
15 |
10 |
85 |
80 |
80 |
20 |
130 |
50 |
80 |
24 |
115 |
70 |
40 |
50 |
6 |
107 |
0 |
40 |
40 |

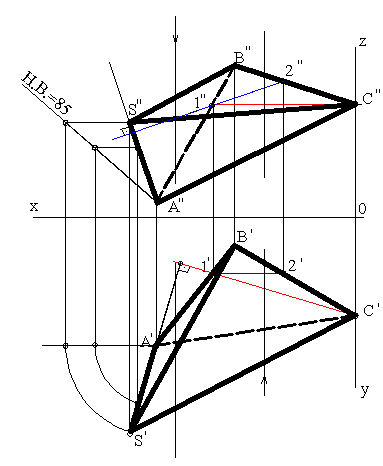

103 суретінде AS пирамидасының қабырғасын құрастыруды көрсеткен. Н.В. әріптерімен табиғи өлшемі белгіленген, шарт бойынша 85 мм тең. Тапсырманы шешу үшін негізгі түзу жазықтықтары өткізіледі: С шыңы арқылы фронтальді проекцияда көлденең өткізіледі (С-1 бөлігі), ал 1 нүктесі арқылы көлденең проекцияда фронталь өткізіледі (1-2 бөлігі).
