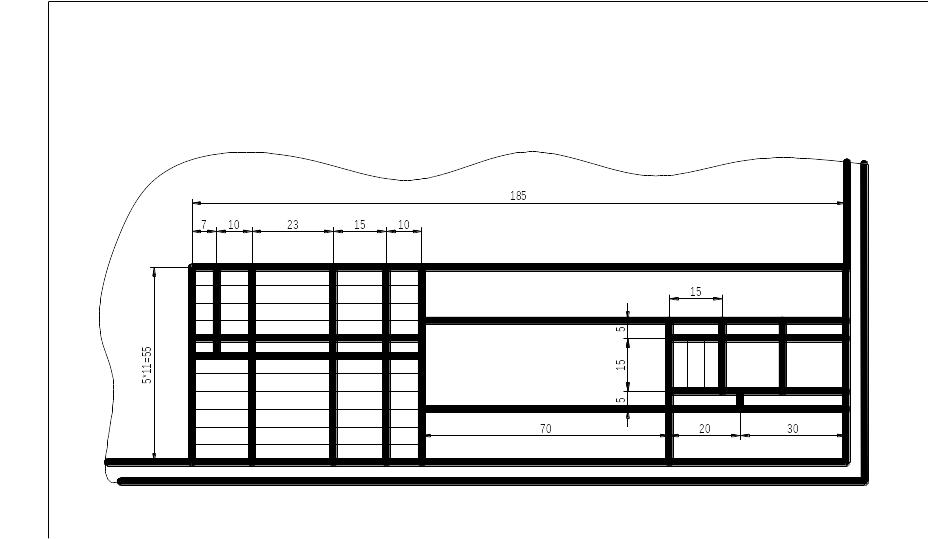

1.5 Негізігі жазба.

Сұрақ

Жауап

1. Жіңішке түзу сызықпен орындалатын шектермен айқындалатын сызбаның кеңістік өлшемдері…

a - сурет кеңістігі

b – бұрылыу кеңістігі

c – сызбаның өлшемідері

d – құрылудың өлшемдері

e - форматпен

2. Форматтар мыналрға бөлінеді …

a – басты және басты емес

b – басты және екінші деңгейлі

c – басымды және басымды емес

d – негізгі және қосымша

e – тақ және жұп

3. Негізгі форматтардың құрылуына негіз болған формат...ауданы …

a - А4 ауданы 0,128 м²

b - А1, 1 м² c - А0, 1 м²

d - А5, 1 м² e - А2, 0,75 м²

4. А0 форматының өлшемдері… х … мм тең

a – 841х594 мм b – 1189х841 мм

c – 841х420 мм d – 420х256 мм

e – 256х148 мм

5. А1 форматының өлшемдері… х … мм тең.

a – 841х594 мм b – 814х459 мм

c – 954х814 мм d – 841х1002 мм

e – 1002х764 мм

6. А2 форматының өлшемдері … х … мм тең

a – 594х420 мм b – 420х297 мм

c – 420х360 мм d – 297х210 мм

e – 210х148 мм

7. А3 форматының өлшемдері … х … мм тең

a – 480х297 мм b – 420х297 мм

c – 564х420 мм d – 594х420 мм

e – 420х360 мм

8. Размеры формата А4 равны … х … мм тең.

a – 420х364 мм b – 420х297 мм

c – 297х210 мм d – 210х148 мм

e – 594х420 мм

9. А5 форматының өлшемдері … х … мм тең

a – 148х105 мм b – 210х160 мм

c – 210х297 мм d – 210х148 мм

e – 420х297 мм

10. ...формат қолдануға ұсынылмайды.

a - А0 c - А3

b - А1 d - А4 e - А5

11.Сызбаның шектері... түзулермен айқындалады.

a – айырылған b – жіңішкерленген

c – жуандалған d - жіңішке

e -негізгі

12. Негізгі жазба сызбаның төменгі оң бұрышындағы сыртқы өлшемдері… х … мм

a – 215х60 мм b – 185х45 мм

c – 195х65 мм d – 185х55 мм

e – 205х55 мм

13. Көлденең бағытталған сызбалардағы 70х14 мм жазбасы … бұрышта орналасқан

a - сол жақ төмеңгі, b – оң жақ төмеңгі,

c - жоғарғы сол жақ, d - жоғарғы оң жақ,

e - алыстағы сол жақ

14. Тік бағытталған сызбалардағы 70х14 мм жазбасы (А4форматынан басқасы)... бұрышта орналасқан

a - сол жақ төмеңгі, b - оң жақ төмеңгі,

c - жоғарғы сол жақ, d - жоғарғы оң жақ,

e - алыстағы сол жақ

15. А4 форматтағы 70х14 мм жазбасы… бұрышта орналасқан

a - сол жақ төмеңгі, b - оң жақ төмеңгі,

c - жоғарғы сол жақ, d - жоғарғы оң жақ,

e - алыстағы сол жақ

16. ...Форматы көлденең орналаспайды

a - А0, b - А1, c - А3, d - А4, e - А5

17. А2 форматы… А4 форматқа бөлуге болады

a – 8, b – 4, c – 3, d – 2, e - 6

18. А1 форматты… А5 форматқа бөлуге болады

a – 6, b - 2, c - 16, d – 4, e - 12

19. Сызбаны тігуге арналған сол жақ жолының ені… мм

a – 5, b – 10, c - 15,

d – 20, e - 25

20. Көлденең бағытталған сызбаның 70х14 мм жазбасындағы сызба белгілерініңжазылуы… жүзеге асырылады …

a – тік ғаріппен

b - қисайған ғаріппен

c - А типтегі ғаріппен

d - шрифтом типа Б

e – кез келген ғаріппен "теріс жақпен"

Сұрақ

Жауап

1. Масштаб – бұл: … сызықтық өлшемдерінің… сәйкесінше сызықтық өлшемдеріне деген арақатынасы

a – бөлшектер... сызбасы

b – тігінен орналасқан бөлшектің... көлденең орналасқанның...

c – көлденең сызбаның... тігінен орналасқан бөлшектің...

d – көлденең бөлшектің... тігінен бөлшектің

e - сызбанаң ... бөлшектер

2. Масштабты таңдау мынаған байланысты …

a – сызбаның күрделілігінен

b – жазбаның ғаріп нөмерлерінен,

c – сызбаның нығыздылығына,

d – сызбаныі мақсаты, дененің пішіні мен өлшемдердің күрделігіне байланысты,

e - сызба форматына.

3. ...өлшемдеріне «масштаб» ұғымы қолданылмайды.

a - радиальді және сызықтық,

b – сызықтық, c – бұрыштық,

d – радиальді, e – диаметрлі.

4. 1:5 масштабы... масштабы болып табылады

a – сәйкеспеушілік, b – кішірею

c – ұлғаюдың, d – іс жүзіндегі өлшем,

e - сәйкестіліктің

5. 5:1 масштабы... масштабы болып табылады

a – ұлғаюдың, b – кішірею

c – сәйкеспеушілік, d – аксонометрлік,

e – сәйкестіліктің

6. 1:1 масштабы... масштабы болып табылады

a – табиғи өлшемі

b – ұлғаюдың

c – аксонометриялық

d – кішірею

e – сәйкестіліктің

7. 2:1масштабындағы 30⁰ бұрыш... градусқа тең болады

a - 60⁰ b - 30⁰ c - 15⁰

d - 45⁰ e - 90⁰

8. 2,5:1 масштабындағы 25% енкіші…% тең болады

a - 62,5% b - 10% c - 25%

d - 2,5% e - 6,25%

9. 2 :1 масштабындағы 1:1 конустылық … тең болады

a - 1:2 b - 2:1 c - 3:1

d - 1:1 e - 1:3

10. 1:2 масштабында 100мм қабырғасы бар квадрат берілген. Сызбада квадраттың қабырғасы … мм тең болады

a - 33,3 b – 300 c – 200

d – 100 e - 50

11. 2:1. масштабында 100мм қабырғасы бар квадрат берілген. Сызбада квадраттың қабырғасы ұзындығының өлшемдік саны... тұруы керек.

a – 200 b – 25 c – 150

d – 50 e - 100

12. 1 : 2; 1 : 3; 1 : 2,5; 1 : 4; 1 : 5; 1 : 8; 1 : 10; 1 : 15 масштаптарынан… масштаптары қате жазылған (стандартпен қарастырылған)

a - 1:2 және1:2,5; b және 2:1 - 1:4

c - 1:15 және 1:5; d - 1:3 және 1:8

e - 1:5 және 1:10

13. Негізгі жазбада келтірілген масштаб типі бойынша айқындалады …

a - М1:2 b - (1:2)

c - 1:2 d - М(1:2) e - М(1:2)

14. Жекеленген суреттердің орналасу масштабы... типі бойынша анықталады

a - М1:2 b - (1:2) c - 1:2

d - М=1:2 e - М(1:2)

15. Енкіштің өлшемінің саны бойынша ... тең

a - бұрыш тангенсіне, b - котангенсіне бұрыш, c - бұрыш синусына, d - бұрыш косинусына, e - бұрыш секансына

Сұрақ

Жауап

1. 2.303-68* МЕСТ барлығы... түзулер типін аныұтайды...

a – тоғыз, b - сегіз

c – жеті, d – алты, e – он

2. Ені 0,5 – 1,4 мм, диапозонынан алынатын түзу... деп аталады.

a – үздіксіз қалың

b – тұтас негізгі – қалың

c – үздіксіз негізігі

d – қалың негізі

e - қалың

3. Жұқа тұтас түзулердің қалыңдығы … тең.

a – 1 мм, b - 0,75 мм

c – S/2 - S/3, d – S/4 - S/5

e – S/4 - S/6

4. Жұқа штрих-пунктирлі түзудің қалыңдығы ... тең

a - 1,2 мм, b – 1 мм

c - 0,75 d – S/2 - S/3

e – S/4 - S/5

5. Қалыңдаттылынған штрих-пунктирлі түзудің қалыңдығы ... тең.

a - 1,2 мм b – 1 мм

c - 0,75 d – т 1/4 S - 1/3 S

e – S/2 - 2S/3

6. Айырылған түзудің қалығдығы … тең

a – 3 - 4 мм b - 0,5 S - 0,8S

c – 2S - 3S d - 1,5S - 2S

e – S - 1,5S

7. Штрихтік түзуде штрих ұзындығы … мм диапозонынан алынады.

a – 5 - 12 мм b – 1 - 4 мм

c – 2 - 3 мм d – 2 - 8 мм

e – 3 - 9 мм

8. Штрихтік түзудегі штрихтер арақашықтылығы … мм тең болады.

a – от 3 до 4 мм b – от 2 до 3 мм

c – от 1 до 2 мм d – от 0,5 до 1мм

e - 24 мм

9.Штрихтік түзулер … қиылысу керек

a – аралықпен b - штрихтермен

c – еркін d - біркелкі

e - 90⁰ бұрышпен

10. Штрихтік түзулер негізгі түзулерге ... қосылуы керек.

a - штрихтармен b - аралықпен

c - еркін d - біркелкі

e - 90⁰ бұрыш

11. Штрихтік түзу бағытын … ауыстыру керек

a – штрихтер арасындағы аралықпен

b - штрихте c - 90⁰ бұрышпен

d - 60⁰ бұрышпен e - 30⁰ бұрышпен

12. Жіңішке штрих-пунктирлі түзудің штрих ұзындығы … мм диапозанынан анықталады

a –15 - 40 мм, b – 10 - 5 мм

c – 5 - 30 мм, d – 15 - 20 мм

e – 20 - 40 мм

13. Жіңішке штрих-пунктирлі түзудің ұзын штрихтері ұзындығы … мм диапозанынан анықталады

a – 6 - 8 мм, b – 5 - 7 мм

c – 4 - 6 мм, d – 3 - 5 мм

e – 2 - 4 мм

14. Бөлшектің көрінетін контур сызықтары ... сызықтарымен белгіленеді

a - айырылған

b – жіңішке тұтас

c – жіңішке штрихтелген

d – жіңішке негізгі

e – жуан негізгі

15. Сызба мен негізгі жазбалардың шектері ... сызықтармен орындалады.

a - жуан негізгі

b - жіңішке негізгі

c – жіңішке көмекші

d – жуандатылған тұтас

e – айырылған

16. Шығарылатын және өлшемдік сызықтар ... сызықтармен орындалады.

a - жуандатылған тұтас

b - жіңішке тұтас

c – жіңішке штрихталған

d - айырылған

e - штрих - пунктерлі

17. Түзудің штрихтелуі кескіндер мен қиысулар ... сызықтармен орындалады.

a - штрихтық

b - штрих - пунктерлі жіңішке

c - жіңішке тұтас

d - қалыңдатылған штрихтық

e - жуан негізгі

18. Сызбадағы жағдайаттың түзуі ... түзуімен орындалады.

a - жуан негізгі

b - штрихтық

c - қалыңдатылған штрихтық

d - жіңішке тұтас

e – айырылған

19. 12 мм кем диаметрлі шеңберлердің орталық түзулері ... түзулермен орындалады.

a - қалыңдатылған штрих - пунктерлі

b - штрих - пунктерлі жіңішке

c - штрихтық d - негізгі

e - жіңішке тұтас

20. Суреттің үзілуі түзуін ... түзумен орындалады.

a – тұтас толқынды

b - штрихтық

c - штрих - пунктерлі жіңішке

d - қалыңдатылған штрих - пунктерлі

e – тұтас жіңішке

21. Симитриялы емес бөлшектердің бөліктерінің көрінісі мен кескіннің қосылу түзулері ... түзумен орындалады

a - штрих - пунктерлі жіңішке

b - тұтас толқынды

c - штрих - пунктерлі қалыңдатылған

d - қалыңдатылған штрихтық

e – штрихтық

22. Контурдың көрінбейтін түзуі ... түзумен орындалады.

a - жұқаштрих - пунктерлі

b – тұтас жіңішке, c – штрихтік

d - қалыңдатылған штрих - пунктерлі

e - айырылған

23. 12 мм артық диаметрлі шеңбердің орталық түзулері ... түзулермен орындалады

a - тұтас жіңішке

b - жіңішке штрих - пунктерлі

c - айырылған

d - қалыңдатылған штрих

e - штрихті

24. Сызбадағы бояу беттері мен термөңдеу орындары ... түзулермен айқындалады

a - штрихті

b -жіңішке штрих - пунктерлі

c - айырылған

d - тұтас жэіңішке

e - қалыңдатылған штрих - пунктерлі

25. Кескін мен қимадағы кесуші кеңістіктің орын алуы ... түзуімен айқындалады

a - айырылған

b – тұтас жіңішке

c – сынығы бар жіңішке тұтас

d – негізгі тұтас

e - штрихті

26.Жіңішке штрих-пунктері арасында … қойылады

a – нүкте,b - өте қысқа штрих

c – сызықша, d – екі нүкте, e – үш нүкте

27. Осьтік және орталық түзулер бөлшек контураның түзулерінен … мм-ге шығып тұрып керек.

a - 12 - 15мм, b -10 - 12мм

c - 1 - 5 мм, d -5 - 10мм

e - 2 -7мм

28. Айырылған түзудің бөлімдері арасындағы аралық бөлшектің ... анықталады

a – формасымен, b -материалымен

c – термөңдеумен, d - өлшемдермен

e - бұжырлығымен

29. Сызбаның негізгі түзуінің қалыңдығы … байланысты

a – суреттің топталуымен

b – сызбаның компоновкасымен

c – сызбаның қоюлығы мен айқындылығына

d – форматтың орналасуы

e - сызбаның форматы, масштабы және күнделігіне байланысты

30. Сызбаның жұқа штрих-пунктирлі түзулер … қиылысуы керек.

a - штрихтармен

b – штрихатармен және аралықтармен

c - аралықтармен

d - еркін

e – қысқа штрихтармен

Сұрақ

Жауап

1. А типтегі ғаріп Б типтегіден айырмашалығы … анықталады.

a – өлшемдермен, b – еселігімен

c – жазылуымен, d – иілуімен

e – жолдардың қадамымен

2. А типтегі ғаріп еселігі ... тең

a-1/10, b-1/12, c -1/14, d -1/14,e - 1/16

3. Б типтегі ғаріп еселігі ... тең

a - ¼ , b - 1/6, c - 1/8, d - 1/10, e - 1/12

4. Ғаріп өлшемі … анықталады

a - әріпитің қалыңдығы

b – еселігімен

c – қолжазба әріпінің биіктігі 75⁰-пен

d – тік жолдағы әріп биіктілігімен

e – тік қолжазба әріп биіктілігімен

5. Жолдың төменгі бөлігіндегі ғаріптің әріп пен сандардың қисайю бұрышы ... градусқа тең

а - 75, b – 70

c – 65, d – 60

e – 55

6. Қарандашпен орындалатын сызбалар үшін минималды рұқсат етілген ғаріп…

a - 2,5, b – 3,5

c – 4,5, d – 5,5

e – 7

7. Әріп түзулерінің қалыңдығы: … байланысты

a - жол қадаидары мен ғаріп нөмірінен

b – ғаріптің еселігі мен қисаюына

c – ғаріптің нөмірі мен есілігіне

d – ғаріптің орындалуына (тушь,қарандаш)

e – жол қадамы мен ғаріп қисаюына

8. 2,5; 3,5; 5; 7,5; 10; 12; 14 ғаріптер қатарында … ғаріптері қате жазылмаған

а - 2,5 және 3,5; b – 3,5 және 5

c – 5 және 7,5; d – 7,5 және 12

e – 10 және 14

9. 1,8; 3,5; 5; 10; 14; 20; 40 ғаріптер қатарында … ғаріптер жазылмаған

a - 1,5; 2 және 3; b – 1,6; 4 және 6

c – 2; 6 және 30; d – 2,2; 6,5 және 29

e – 2,5; 7 және 28

10. Б ғаріптің сөздері ғаріптінің арасындағы қашықтыққа … тең болады.

a - 2/10h; b – 3/10h; c – 1/14h d – 2/14h; e – 3/14h

11. Б ғаріптінің мәтін сөздерінің арасындағы қашықтық ... тең болады

a - 3/10h; b – 6/10h; c – 8/14h d – 3/14h; e – 5/14h

12. Б типтегі ғаріп жазбаның жол қадамы … тең болады

a - 12/10h; b – 15/10h; c – 17/10h d – 12/14h; e – 17/14h

13.Мәтінің жол әріптерінің биіктігі … тең болуы тиіс

a - 4/10h; b – 5/10h; c – 6/14h d – 7/10h; e – 8/10h

14. Б ғаріптің қолжазба әріптерінің көбісінің ені … тең.

a - 6/14h; b – 5/14h; c – 4/10h

d – 5/10h; e – 6/10h

Сұрақ

Жауап

1. Штрихтелудің иелмелі параллель түзулері сызбаның шектеулер түзулеріне қатысты ... градус бұрышпен жүргізіледі

а – 30⁰ ; b – 60⁰ ; c – 45⁰

d – 90⁰ ; e – 75⁰

2. Штрихтелу түзуінің бағыты ... түзулердің бағытымен сәйкес келмеуі

а – тұтас, b – айырылған

c – тұтас және айырылған

d – контурлы, осьтік және орталығы

e – қалыңдатылған,тұтас және айырылған

3. Ерекше жағдайларда 45⁰ бұрыш орнына штрихтелудің бұрышы қолданады, ол ... немесе ... тең

а – 25 және 55 b – 35 және 70

c – 10 және 80 d – 20 және 70

e – 30 және 60

4. Штрихтелу сызықтарының арасын мына диапозоннан алу керек: … мм

а –1 - 10; b –2 - 12

c –3 - 14; d –2 - 8

e –3 - 6

5.Бір бөлшек барлық суреттерде ... штрихтелу параметрлеріне тиіс болуы керек

а – әртүрлі

b – бірдей

c – масштабқа келтірілген

d – нормализацияланған

e – көрініске пропорционалды

6. Бір бағыттағы доға немесе түзудің екінші бағыттағы доға немесе түзуге ауысуы ... деп аталады

a – бұрылыспен; b – қайырылуы

c – ығысуымен; d – бүгіліс

e – иілу

7. Ығысу доғасы өтетін нүкте … деп аталады

a – ығысу полюсі

b – қайырылу полюсі

c – қайырылу орталығы

d – ығысу орталығы

e – бұрылудың полюсі

Сұрақ

Жауап

1. Өлшемдік бағыттаманың үшкір ұзындығы ... мм тең

а – 4 - 6; b – 3 - 5;

c – 2 - 4;

d – 1 - 3; e – 5 - 7

2. Өлшемдік бағыттаманың үшкір ені … мм тең

а – 0,5 - 1; b – 1,5 - 2

c – 0,5 - 0,7;

d –1,5 - 3; e – 2 - 4

3. Тік өлшемдік түзудің үстінен өлшемдік сан өтеді, сонда ол ... градусқа ... бұрылғанда қарапайым сан ретінде оқылуы тиіс

а – 180⁰ сағат бағытшасымен

b – 90⁰ сағат бағдаршасына қарсы

c – 90⁰ сағат бағдаршасымен

d – 180⁰ сағат бағытшасына қарсы

e – 30⁰ сағат бағытшасына қарсы

4. Параллель өлшемдік түзулер арасындағы арақашықтық ... мм кем емес

а – 8; b – 4; c – 5

d – 7; e – 9;

5. Бөлшектің контуры мен көршілес өлшемдік түзудің арасындағы қашықтық ... мм кем емес болуы керек

а – 6; b – 7; c – 8

d – 9; e – 10

6. Шығарылатын түзулер өлшемдік түзулердің соңынан ... мм шығып тұруы керек

а – 1 - 5, b – 1 -3,

c – 1 – 2 d – 3 - 4,

e – 4 - 6

7. Доғаның өлшемі 180⁰ артық болса, ол ... деген белгімен анықталады

a – R b – «диаметр» c – r

d – D e – d

8. Диаметрдің «сфера» белгісі … мм тең

a – 3 - 4мм, b – 4 - 5мм

c – өлшемдік сандардың биіктігіне

d – жол әріптерінің биіктігіне

e – 5 - 6мм

9. Түзу иілу немесе бір кеңістіктің екінші түзуге немесе кеңістік иілуді сипаттайтын өлшем ... аталады.

a – сырғу b – иілу

c – бүйір d – енкіш

e – түсу

10. Енкіштің өлшемі сан бойынша … тең.

a – бұрышытың секанына,

b – бұрыштың косинусына

c – бұрыштың синусына,

d – бұрыштың котангенсіне

e – бұрыштың тангенсіне

11. Енкіш көрініс табады …

a – қатынаспен немесе пайызбен

b – тек қатынаспен

c – тек пайызбен

d – бұрыштың өлшемімен

e – бұрыштың секансымен

12. «Енкіш» белгісінің төбесі ... жоққа бағытталуы керек

a - сол жақ

b – бұрыштың шынайы төбесіне

c – оң жақ

d – қарама-қарсы бұрыш төбесі

e – сызбаның негізгі жазбасы

13. Конустық бір-біріне қарама-қарсы қималардағы екі диаметрдің айырмасын қималар аравсындағы қашықтыққа арақатынасын кеңістің ... сипаттайды

A – жалжымалығы

b – енкіш

c – конустылығы

d – өрлеуі

e – инвалюттілігі

14. «Конустылық» белгісі шығару түзуінің салмағының үстіне немесе ... түзуінің үстінен қойылады

а –контур түзуі; b – айырылған

c – орталығы; d – осьтік;

e – иілген қалыңдатылған

15. Цилиндрлік элементтің диаметрін цилиндрлік элементтің … проекцияланатын жерде қойылуы тиіс.

a – ауытқусыз

b – ауытқуы минималды

c – табиғи үлкенділігі

d – шеңбер бойынша

e – шеңбер бойынша емес

16. Бірдей 45⁰ фасктордың өлшемдері …

a – сызба бір рет топталады және көрсетіледі

b – фаск суреттерінің әрбіреуінде көрсетіледі

c – олардың орналасуына қатысты топталады

d – басты көріністерде ғана қойылады

e – шығару элементтерінде көрсетіледі

17. Жалпақ бөлшектердің 45⁰-тық емес фасктердің қажеттер өлшемдері ... көрсетеді

a – айналатын денелермен бірдей

b – бөлек

c – негізігі жазбаға параллель

d – х белгісі арқылы

e – катет өлшемі бойынша олардың топтасуы арқылы

18. 3х60⁰ типі бойынша айнама денелердің 45-тық емес фасктердің өлшемдері ...қойылады

a – ерекше жағдайларда ғана

b – фасктердің 45⁰ –қа дейінгі бұрышы

c – жол берілмейді

d – фаск бұрышы 75⁰-қа дейін болғанда ғана рұқсат етіледі

e – 5 мм артық емес катеті бар фасктермен ғана жол беріледі

19. Сызбада диаметрлері бірдей ойықтардың өлшемдері ... көрсетіледі

a – R* белгісімен

b – ойықтардың проекциясы ауытқусыз өткенде

c – ойықтардың проекциясы шеңбер түрінде болса

d – ойықтардың саның көрсету арқылы бір рет

e – әрбір ойықта жеке-жеке

20. 180⁰ аз доғаның өлшемдері ... белгісімен көрсетіледі

a – «диаметр», b – d c – D, d – «енкіш» e – R
