34 Сурет. Ішкі және сыртқы бұранданың технология элементтері.
Бұранда тесігі үшін өлшемдер: С – фасканың ұзындығы; L – бұраңда ойылған ұзындық, Lo – тесік ойылған ұзындығы, номинал бойынша (М6, М8 ж. Т.б.) стандартты бекіту өнімін (винт немесе болт) L=d+3,5p, Lo=d+6p формуларымен табады; Р – бұраңданың қадамы.
Бұраңданы жазу мен белгілеуге арналған жаттығулар.
Жаттығу 1. Сыртқы L бетінде үлкен қадаммен метрикалық бұраңданы суреттеумен белгілеу. Сол жақ көрінісін құрастыру.
Жаттығу 2. Ішкі L бетінде кіші қадамымен метрикалық бұраңданы суреттеумен белгілеу. Сол жақ көрінісін табу.
Өлшемдері ерікті. Суреттеу кезінде бұраңда міндетті түрде фасканың элементтерін – ішкі және сыртқысын көрсетеді.

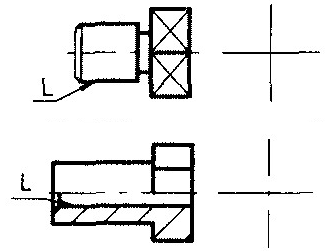

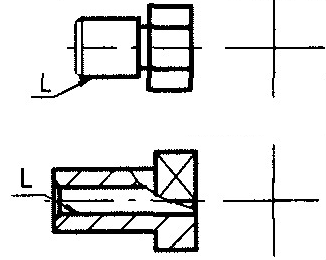

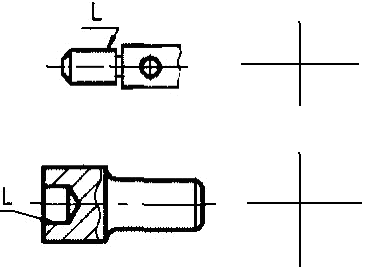

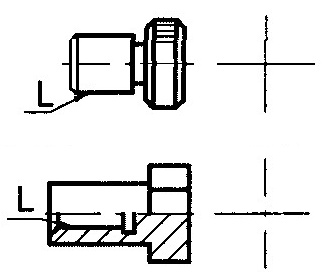

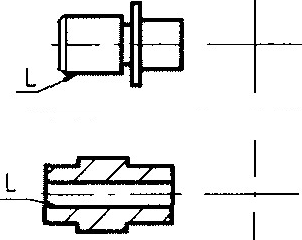

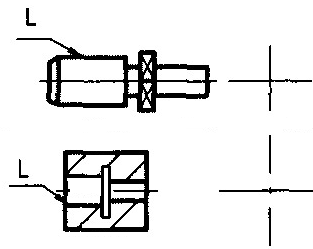

18 кесте – Ішкі және сыртқы бұраңданың суреттелуі.
нұсқа 1 |
нұсқа 2 |
нұсқа 3 |
нұсқа 4 |
18 - кестенің жалғасы
нұсқа 5 |
нұсқа 6 |
нұсқа 7
|
нұсқа 8 |
нұсқа 9
|
нұсқа 10 |
18 - кестенің аяқталуы
нұсқа 11
|
нұсқа 12 |
«Айырылатын қосылыстар» ақ 3 графикалық модуль.

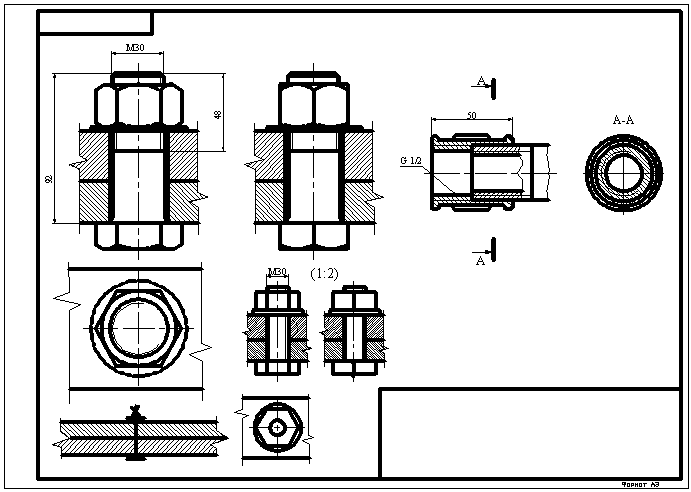

35 Сурет. Болттық және құбырлық қосылыстар.
Берілген тапсырманы орындау үшін 2.311-68 МЕСТ, 2.315-68 игеру қажет. 36 сур. Көрсетілгендей болттық қосылыстарды шарттық қатынастыр мен сызбада сызу керек. Болттың өлшемдері есептеу сызбаға қосымша болатын жеке дәптердің тор бет қағазында орындалады. Сызба тек 35 сур. көрсетілгендегі өлшемдермен ғана сызылады. Тапсырмалардың нұсқалары 19 кестеде берілген.
Болттық қосындылар үшін қарапайымдалған және шартты суреттер орындалды. Қарапайым суреттерді 1:4 масштабында орындау керек. Құбырлы қосылысты орындау кезінде сызбада тек 35 сур. өлшемдер қолданылады. Су немесе газ құбырларының муфтомен қосылу схемасы 37 суретте көрсетілген.

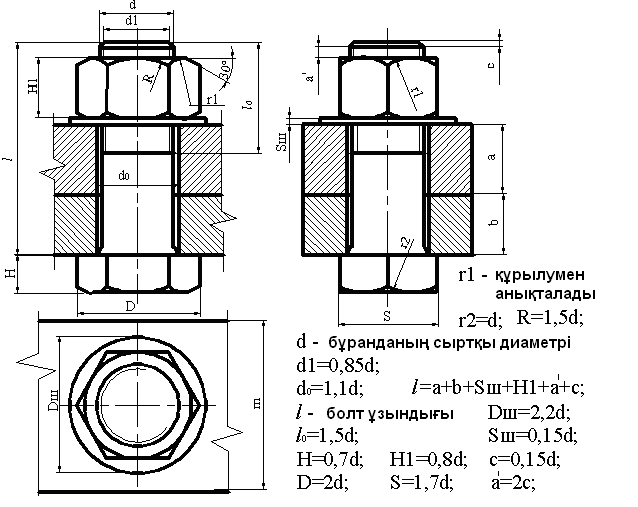

36 Сурет. Болттық қосылыстар үшін шартты қатынастар
19 кесте – Болттық қосылыстың берілгендері
№ нұсқаны |
Болттардың қосылуы |
№ нұсқаны |
Болттардың қосылуы |
||||||
d |
a |
b |
m |
d |
a |
b |
m |
||
1, 13 |
16 |
25 |
35 |
60 |
7, 19 |
26 |
30 |
40 |
58 |
2, 14 |
14 |
22 |
44 |
48 |
8, 20 |
10 |
15 |
35 |
50 |
3, 15 |
18 |
25 |
30 |
45 |
9, 21 |
14 |
20 |
38 |
45 |
4, 16 |
27 |
20 |
40 |
60 |
10, 22 |
12 |
18 |
40 |
60 |
5, 17 |
22 |
25 |
35 |
55 |
11, 23 |
20 |
24 |
30 |
55 |
6, 18 |
24 |
20 |
24 |
50 |
12, 24 |
8 |
20 |
35 |
40 |

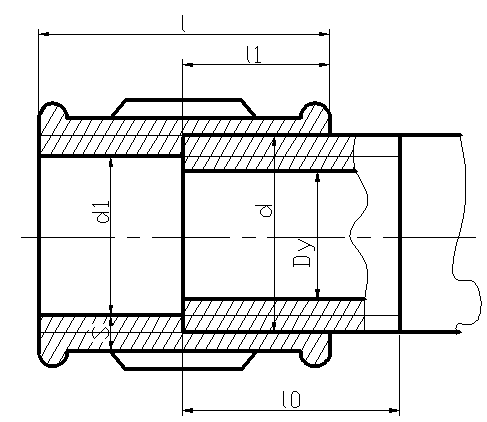

37 Сурет. Су немесе газ құбырының муфтамен қосындысы.
20 кесте. Су немесе газ құбырының муфтамен қосындысының берілгендері
Нұсқаның нөмері |
Құбырлы бұранданың белгіленуі |
d |
Dу |
d1 |
L |
L 0 |
Бұраудың тереңдігі L1 |
S |
1, 7, 13, 19 |
G 2 |
59,6 |
50 |
56,7 |
60 |
50 |
25 |
7 |
2, 8, 14, 20 |
G 1 3/4 |
53,8 |
44 |
50,8 |
55 |
44 |
22 |
7 |
3, 9, 15, 21 |
G 11/2 |
47,8 |
40 |
44,8 |
45 |
32 |
16 |
6 |
4, 10,16, 22 |
G 1 |
59,6 |
50 |
50,8 |
55 |
55 |
30 |
6 |
5, 11,17, 23 |
G 2 1/2 |
33,3 |
25 |
30,3 |
45 |
25 |
18 |
7 |
6,12,18, 24 |
G 1/2 |
59,6 |
50 |
50,8 |
40 |
30 |
15 |
7 |
