2.10.2. Арматура сип
При монтаже СИП применяется специальная линейно-сцепная арматура для СИП. Представленные ниже элементы арматуры самонесущих изолированных проводов (СИП) являются лишь основными, базовыми элементами. С их использованием можно выполнить электрический ввод в частный дом с помощью СИП. Анкерный кронштейн - предназначен для крепления анкерных зажимов магистральных линий СИП. Изготовлен из алюминиевого сплава, устойчив к коррозии низким температурам. Монтаж анкерных кронштейнов производят при помощи бандажной ленты из нержавеющей стали. Зажим ответвительный - обеспечивает надёжный контакт благодаря конструкции контактных пластин из луженой меди. Применяется для соединения жил сечением 6-150 мм² в магистрали с жилами сечением 1,5 - 6 мм² как для уличного освещения, так и электрического ввода в дом. Зажим анкерный - применяется для крепления изолированных проводников на ответвлениях к вводам до 1000В. В корпусе зажима имеются внутренние клинья, выполненные из термопластика, которые обеспечивают сжатие жил провода, без повреждения его изоляции. Изготовлен из атмосферостойкой пластмассы. Петля зажима достаточно прочная, изготовлена из стали горячей оцинковки. Промежуточный зажим - применяется для крепления самонесущей системы СИП 4 с 2-мя или 4-мя несущими жилами на промежуточных или угловых опорах. Дополнительные провода прокладываются вдоль зажима. Корпус промежуточного зажима выполнен из материала, устойчивого к воздействию ультрафиолета. Фасадное крепление - представляет собой съёмный хомут, крепящийся к поверхности стены изолированным дюбелем, регулируется в зависимости от диаметра укладываемого провода. Целиком выполнен из материала, обеспечивающую двойную изоляцию жил. Не содержит элементов, подверженных коррозии.
Ниже представлена типовая арматура СИП и основные способы её применения.

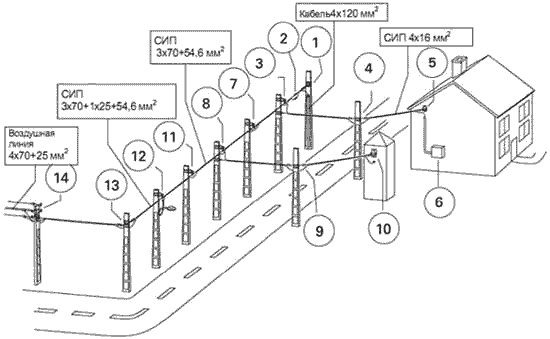

Рис.
СИП с
несущей нейтралью до 1000В
Арматура СИП применяемая в схеме данной сети:
Анкерное крепление и соединение СИП с силовым кабелем
Соединение проводов
Промежуточная арматура СИП и абонентское ответвление
Анкерная арматура для СИП абонентов
Арматура для прокладки провода по фасадам зданий
Оконцевание СИП абонентов
Промежуточная арматура и арматура для повторного заземления
Промежуточная арматура и арматура для основного ответвления СИП
Двойное анкерное крепление СИП при отклонении направления трассы ?100° и установка ограничителей перенапряжения
Ввод СИП в ТП и подключение к трансформатору
Промежуточная арматура СИП для основной линии
Промежуточная арматура СИП и присоединение уличного освещения
Двойное анкерное крепление СИП при отклонении направления трассы 90°
Анкерная арматура и зажимы для присоединения СИП к голым проводам. На схеме сети показана линия СИП до 1 кВ с 14 узлами. Сечение проводов одинаковое, и вся арматура подобрана соответственно размерам указанного СИП.
