6. Тени в аксонометрии.

Основные правила построения теней остаются в силе и при построении теней в аксонометрических проекция.

Направление светового луча рекомендуется определять диагональю куба (рис.38), грани которого совмещены с координатными плоскостями, а ребра построены с учетом коэффициента искажения.

Построение тени в аксонометрии проводим следующим образом. Построив аксонометрию сооружения, строим куб в той же аксонометрии, что и сооружение, например в косоугольной диметрии (рис.38).

Рис.38

Луч по П1 - S1 (вторичная проекция луча) пойдет по диагонали нижней грани куба. Луч в пространстве (S) будет проходить по диагонали куба. Чтобы построить тень от точки А:

  1. Находим ее проекцию на П1 (ее вторичную проекцию). В нашем примере А1.

  2. Через А1 проводим S1.

  3. Через точку А в пространстве проводим S (луч в пространстве).

  4. На пересечении S1 и S получим АП1 – тень от точки А на плоскость П1.

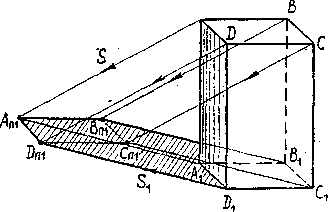

1. Построим тень в аксонометрии от параллелепипеда. Параллелепипед построен в косоугольной диметрии (рис.39).

Рис.39

Параллелепипед стоит на плоскости П1 .Поэтому строить тень от нижнего основания мы не будем. Построим тень от верхнего основания. Найдем проекции точек А, В, С, D на плоскость П1. Затем через проекции точек на П1 (A1, B1, C1, D1) - проведем S1 (перенесем параллельно из построенного в косоугольной диметрии куба). Через точки в пространстве проведем S (S перенесем параллельно из построенного в косоугольной диметрии куба). На пересечении S и S1, проведенных через каждую точку, получим АП1, ВП1, СП1, DП1. Соединив ЕП1 и АП1 ВП1 и GП1, CП1 и КП1, DП1 и LП1, получим тени от вертикальных ребер. Ребра АЕ; BG; СК и DL перпендикулярны плоскости П1, таким образом тени от этих ребер пойдут по проекции луча на П1. AD, ВС, АВ и CD параллельны П1, таким образом тени от этих ребер AП1DП1; ВП1СП1; АП1ВП1; DП1CП1 параллельны самим прямым. Обведем контур падающей тени –LП1DП1AП1BП1GП1. Грани ADLE, ABGE параллелепипеда, прилегающие к падающей тени, будут находиться в собственной тени.

2. Тень от конуса в изометрии (рис.40).

1) Строим аксонометрию конуса.

2) Строим куб в изометрии.

3) Определяем направление лучей S1 и S.

4) Находим вторичную проекцию вершины конуса (C1)

5) Через проекцию вершины на П1 через точку C1 проводим S1 (берем параллельно S1 в кубе).

6) Через вершину конуса С проводим S.

7) На пересечении S и S1 получим СП1 - тень от вершины конуса на горизонтальную плоскость.

8) Тень от основания не строим, т.к. конус стоит на плоскости П1.

  1. Из точки СП1 проводим касательные к основанию. Получим тень от конуса на П1.

9) Собственная тень будет ограничиваться образующими СА и ВС.

Рис.40

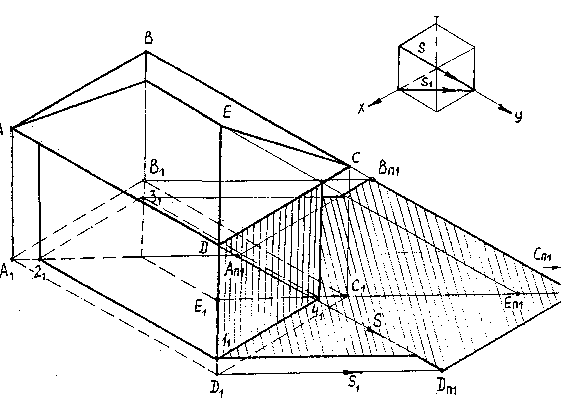

3 Построение падающей тени от здания (рис.41).

Здание построено в изометрии.

1) Строим куб в изометрии, для выбора направлений луча S1 и S2.

2) Через вторичные проекции точек A, D, С, В, Е - A1, D1,С11, E1 проведем S1.

3) Через точки D, С, В, Е – проведем S.

4) На пересечении S1S - выходящих из точек, получим тени точек A, D, С, В, Е на плоскость П1.

5) Тени от углов зданий (от прямых перпендикулярных к плоскости П1) совпадут со вторичной проекцией луча S1, выходящего из точек 11; 31; 41.

6) Обведем контур падающей тени.

Тень от прямой АВ - АП1ВП1 параллельна самой прямой, т.к. АВ параллельна П1. Аналогично ВС параллельна BП1CП1; AD параллельна AП1DП1; ED параллельна EП1DП1.

Рис.41

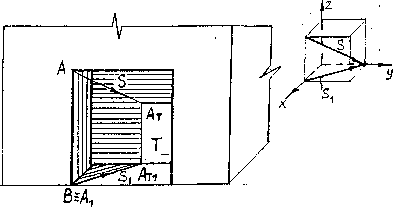

4 Тень в нише (рис.42).

Тень от левого откоса АВ на плоскость П1 пойдет по S1, т.к. АВ перпендикулярна П1. Пройдя по плоскости П1 тень от АВ перегнется на плоскость Т в точке АТ1. Далее, т.к. АВ параллельна плоскости ниши Т, тень от АВ пойдет параллельно самому откосу АВ. Тень АТ от точки А на плоскость Т находится в точке пересечения луча света S, проведенного через А, с плоскостью Т.

Рис.42

Через точку АТ проведем тень от прямой АС. Тень от прямой АС параллельна самой прямой, т.к. АС параллельна плоскости Т.

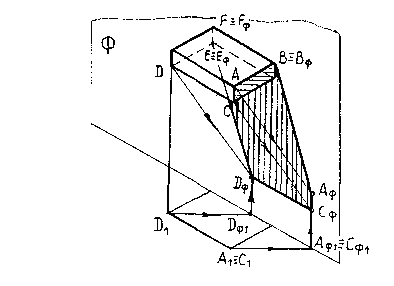

.5 Тень от козырька (рис.43).

Через проекции точек D, А, С на плоскость П1 проведем лучи S1. Луч, проходящий через точку D1, пересечет плоскость стены Ф в точке DФ1 через точку А - в точке АФ1 через точку С - в точке CФ1. Далее по линии связи до пересечения с лучами S, выходящими из точек D, А, С получим точки DФ, АФ, СФ. Тени от точек Е, F, В не строим, т.к. они лежат в плоскости стены, т.е. Е = ЕФ; F = FФ, В = ВФ. Соединив ЕФ, DФ, СФ, АФ - получим тень от козырька.

Рис.43

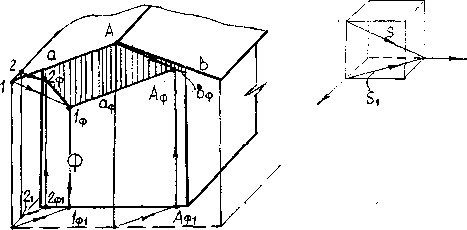

6 Тень от крыши на плоскость стены (рис.44).

Рис.44

Для построения тени от фронтального свеса крыши, ограниченного спереди линиями а и b находим тень от точки А, расположенную на коньке крыши. Через точку А1 проводим S1, далее по линии связи до пересечения с S, выходящим из точки А. Через точку АФ проведем прямые аФ и bФ, параллельные ребрам свеса крыши а и b, получим тень от ребер свеса крыши а и b.

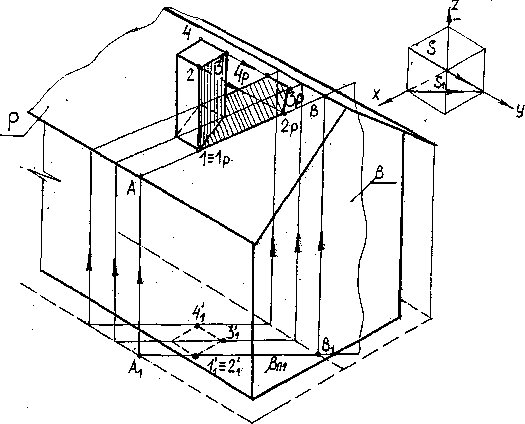

7 Тень от трубы на крышу (рис.45)

Для построения тени необходимо построить вторичные проекции как крыши, так и трубы. Затем проводим лучевые плоскости. Проведем лучевую плоскость β через ребро трубы 1-2. След плоскости β на предметной плоскости совпадает со вторичной проекцией луча S1 (прямая A1B1, проходящая через точку 11 = 21). Далее построена линия пересечения плоскости β и заданного ската Р. Это прямая АВ. Из точки 2 проведем луч S до пересечения с прямой АВ. Получим тень от точки 2 на плоскость Р. Тень от точки 1будет в той же точке, т.к. она принадлежит плоскости Р, т.е. 1 = 1Р. Соединим 1Р и 2Р получим тень от ребра трубы 1-2. Аналогично строим и тени от остальных ребер трубы.

Рис.45

Рассмотрев ряд примеров мы видим, что при построении тени в ортогональных проекциях и в аксонометрии в принципе выполняются одни и те же построения.
