4. Построение перспективы самого здания.

После того, как была построена вторичная проекция, построение перспективы осуществляем в такой последовательности:

1) Через все вершины вторичной проекции (точки 1^/, 2^/, 3^/ и т.д.) проводим вертикальные прямые.

2) От точки 1^/ на проходящей через нее вертикали отложим отрезок 1^/А^/ длинной Н₁. Т.к. ребро дома 1-А находится в плоскости картины, то перспектива ребра 1^/-А^/ равна отрезку 1-А. Т.к. мы чертим в масштабе 2:1, то размер ребра 1-А, равный отрезку Н1 увеличим в 2 раза.

3) Через точку А^/ проводим прямую в точку схода F1 (т.к. прямые 1-2 и А-В параллельны и горизонтальны). На этой прямой с помощью вертикальной линии связи 2^/-В^/ находим точку В^/.

4) Через точку А^/ проводим прямую в точку схода F2 (т.к. прямые 1-5 и A-D параллельны и горизонтальны). На этой прямой с помощью вертикальной линии связи 5^/-D^/ находим точку D^/.

5) Через точку D^/ проводим прямую в точку схода F1 (т.к. прямые 4-5 и D-C параллельны и горизонтальны). На этой прямой с помощью вертикальной линии связи 4^/-С находим точку С.

6) Построим перспективу конька крыши - прямая EG. Вторичная проекция (или конек в плане) - прямая З^/-6^/. Начало прямой 3-6 в точке N7 (см. чертеж в ортогональных проекциях). На картине из точки N07 откладываем высоту конька крыши H2 (отрезок N07N7)- Высоту H2 откладываем в соответствии с масштабом. Из точки N проводим прямую в F^// , т.к. конек крыши является прямой первого направления. Из точки 6^/ проводим вертикальную линию связи до пересечения с прямой N7F^/ .Получили, точку G^/. Из точки 3^/ проводим вертикальную линию связи до пересечения с прямой N7 F1 Получим точку Е^/. Соединим точки G^/ и Е^/- получим перспективу конька крыши.

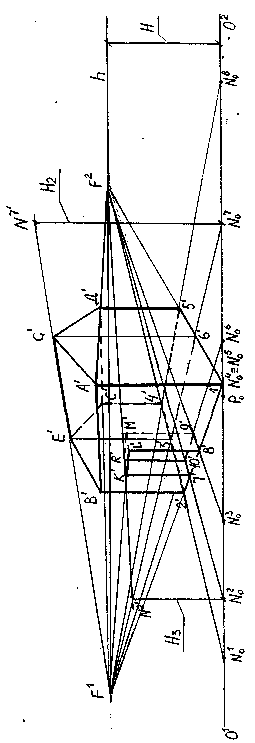

Рис.8

7) Соединив точки A^/G^/D^/ и В^/Е^/С^/- получим перспективу крыши.

8) Построим перспективу дверного проема. На плане дверной проем обозначен прямыми: 7-10 и 8-9 - ширина проема и 10-9 - глубина проема, На картине из, точки N02, (начало прямой 7^/-10^/) откладываем высоту дверного проема Н3 (отрезок N02N2). Высоту Н₃ откладываем в соответствии с масштабом. Из точки N2^/ проводим прямую в F2, т.к. прямые 7-10 и KR - прямые второго направления. Из точки 7^/ проводим вертикальную линию связи до пересечения с прямой N2F2 , получим точку К^/. Из точки 10^/ проводим вертикальную линию связи до пересечения с прямой N2'F2, получим точку R^/. Из точек К^/ и R^/ проведем прямые в F^/, а из точек 8^/ и 9^/ проведем вертикальные линии связи до пересечения с этими прямыми. Получим соответственно точки L^/ и М^/. Соединив точки 7^/К^/L^/8^/, а также 10^/R^/M^/9^/ - получим перспективу дверного проема.

Методические указания к выполнению заданий 3 и 4

Тени в ортогональных проекциях и перспективе.

На архитектурно-строительных чертежах изображают падающие и собственные тени. Тени придают чертежам наглядность.

Расположенный на пути света предмет отбрасывает на находящуюся за ним поверхность падающую тень. Неосвещенная часть поверхности предмета также находится в тени, которая называется собственной.

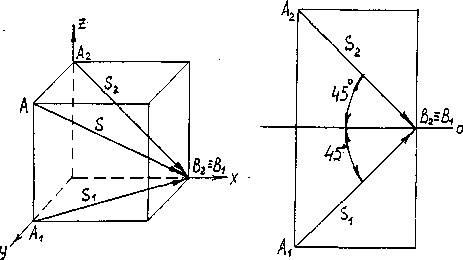

При построении теней направление лучей в ортогональных проекциях на архитектурных чертежах принято брать по диагонали куба (рис.9).

Рис.9

такое направление лучей света удобно при построении теней на фасадах зданий.1
