Министерство образования и науки Российской Федерации
ПСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
Кафедра начертательной геометрии и компьютерной графики
О. Д. Жилякова
Построение перспективы и тени сооружения
Методические указания к выполнению графической работы
для студентов 1-го и 2-го курса специальности 029300
"Промышленное и гражданское строительство"
ПСКОВ 2004
Рекомендовано к изданию Научно - методическим советом ПГПИ
Рецензент - кандидат архитектуры доцент кафедры СКИМ Ланцев В. В.
Автор - старший преподаватель кафедры Начертательной геометрии и компьютерной графики Жилякова О. Д.
Содержание:
Введение 4
Указания к выполнению графической работы 5
Общие требования к оформлению графической работы 6
Методические указания к выполнению заданий 1 и 2.
Построение перспективы сооружения.
1. Выбор точки и угла зрения. 9
2. Построение перспективы здания методом архитектора: 10
2.1 Построение исходных изображений (плана и фасада). 10
2.2 Выбор точки зрения. 10
2.3 Построение плана здания. 11
2.4 Построение перспективы самого здания. 14
Методические указания к выполнению заданий 3 и 4.
Тени в ортогональных проекциях и перспективе. 18
1. Тень от точки и прямой. 18
2. Тени от плоских фигур. 22
3. Тени от геометрических тел. 24
4. Построение падающей тени от зданий. 27
5. Тени на фасаде здания. 28
6. Тени в аксонометрии. 36
7. Тени в перспективе. 41
Рекомендуемая литература 43
Приложение
Введение.
В методических указаниях к выполнению графической работы "Построение перспективы и тени сооружения" изложены основные методы построения перспективы зданий и сооружений. Также рассмотрены основные методы построения теней в ортогональных проекциях, аксонометрии и перспективе.
Материал методических указаний состоит из трех частей: указаний к выполнению графической работы, теоретической части и приложения.
Данное пособие разработано для студентов 1-го курса дневной, вечерней и ускоренной формы обучения для специальности 029300 "Промышленное и гражданское строительство". Может быть использовано студентами заочной формы обучения.
Указания к выполнению графической работы.
Перечертить ортогональные проекции схематизированного здания в заданном масштабе. Для вариантов с 1 по 40 изображение увеличить в 2,5 раза, для вариантов с 41 по 100 в 4-5раз. Между ортогональными проекциями сооружения (на П1 и П2) необходимо оставить поле чертежа для построения теней.
Индивидуальные варианты заданий взять у преподавателя.
Точка зрения для четных вариантов должна располагаться слева, а для нечетных - справа. Линия горизонта для четных вариантов h, для нечетных- h/. Пример выполнения задания смотри в приложении.
Задание 1.
Для заданной объемно-пространственной композиции (схематизированного здания) осуществить:
1) выбор точки и угла зрения, ориентировку картины;
2)построение главной точки (Р ), точек схода F1 и F2 (фокусов), точек N01,N02, N03...
Задание 2.
Построить перспективу здания. При построении перспективы все размеры с ортогонального чертежа на картину переносим увеличивая в 2 раза.
Задание 3.
Для заданного схематизированного здания построить в ортогональных проекциях:
1) падающие тени ;
2) тени на фасаде.
Задание 4
.
Построить падающие и собственные тени на перспективе здания.
Общие требования к оформлению графической работы.

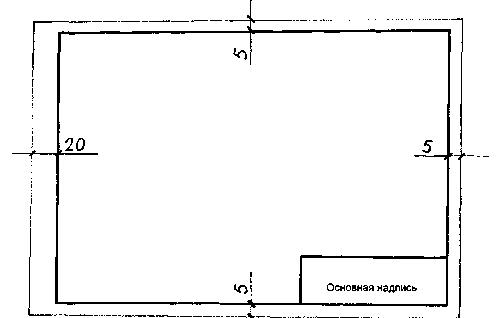

Работа выполняется на листе формата А1 (841X594). Поле чертежа ограничивается рамкой, внутри которой помещается основная надпись (рис.1).
Рис.1

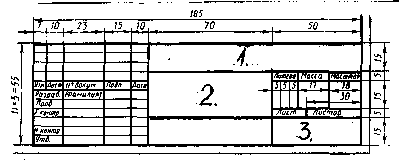

Форма и размеры основной надписи выполняется по ГОСТ 2.104-78-форма1 (рис.2).
Толщину и тип линий принять в соответствии с ГОСТ 2.303-68. Надписи и буквенно-цифровые обозначения на листах и в основной надписи выполнять стандартным шрифтом по ГОСТ ЕСКД 2.304-81.
В графе 1 записываем обозначение документа (номер чертежа)-шрифт N10. В графе 2 - наименование графической работы- шрифт N7. В графе 3 - номер группы.
Рис.2
Методические указания к выполнению заданий 1 и 2
