I. Выбор главных размеров двигателя

К главным размерам относятся наружный и внутренний диаметры и осевая длина сердечника статора, рис.1.1. Высота оси вращения и диаметры машины при заданной мощности зависят от числа полюсов и степени защиты.

1. Число пар полюсов

.

1.2. Высота оси вращения h стандартизована (ГОСТ 13267-73). Предварительное её значение определяется по рис.1.2. Далее принимается ближайшее стандартное значение h и соответствующее значение наружного диаметра D_a из табл.1.1.

Таблица 1.1

Стандартные значения высоты оси вращения и значения

нормализованного наружного диаметра

h ,мм	160	180	200	225	250
Da ,мм	272	313	349	392	437

1.3. Внутренний диаметр статора, мм

,

где K_D - отношение диаметров статора, зависящие от числа полюсов 2p.

Таблица 1.2

Значения коэффициента K_D в зависимости от числа полюсов 2p

2р	2	4	6	8
KD	0,52…0,60	0,62…0,68	0,70….0,72	0,72…0,77

Значение D округляют до целого числа миллиметров.

1.4. Полюсное деление, мм

.

1.5. Расчётная мощность, кВт

,

где К_Е - отношение ЭДС обмотки статора к номинальному напряжению, определяемое по рис.1.3; η, cos φ - КПД и коэффициент мощности двигателя в номинальном режиме, определяемые предварительно по приложению 2 для ближайшего по мощности серийного двигателя.

1.6. Расчётная длина воздушного зазора, мм

,

где _{1 =} 2n₁ /60 - синхронная угловая скорость вращения двигателя;

К_В - коэффициент формы поля, предварительно принимаемый равным 1,11;

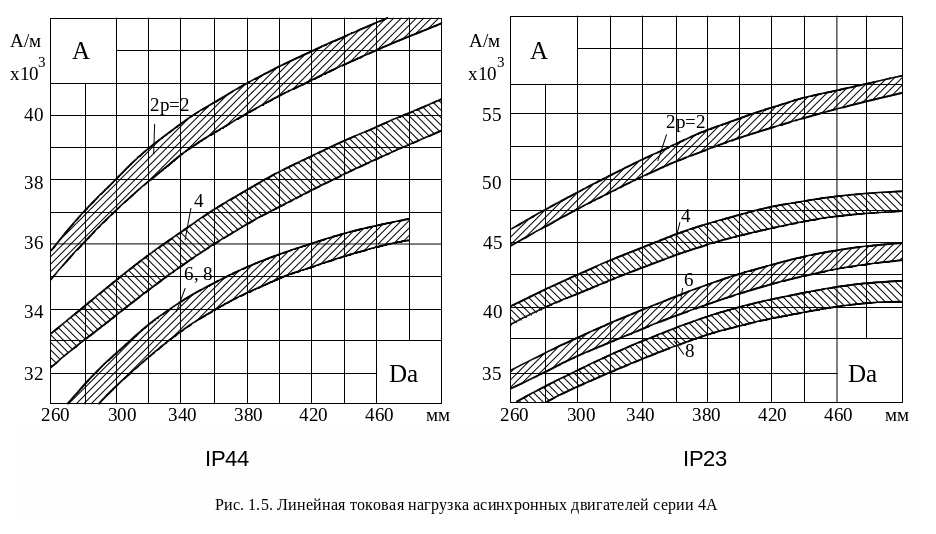

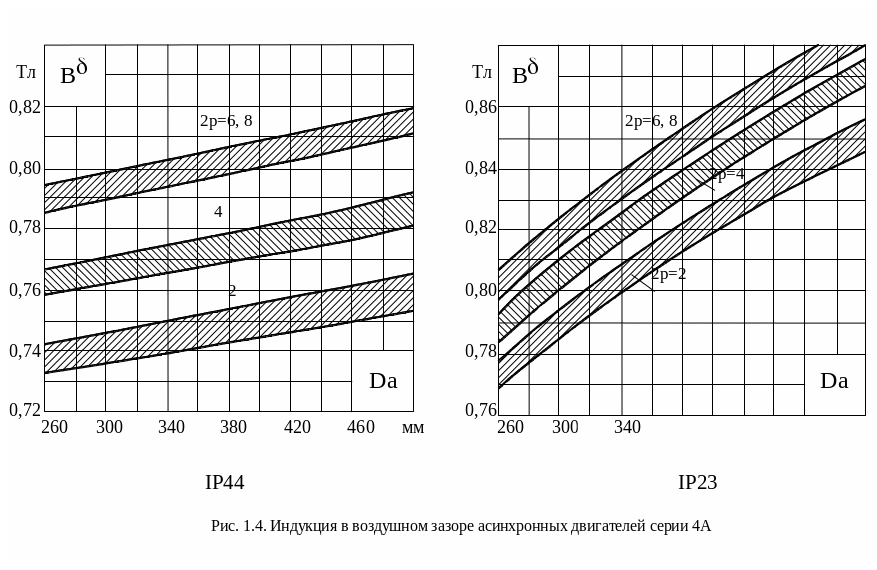

B_δ, A – магнитная индукция в воздушном зазоре и линейная токовая нагрузка, предварительные значения которых рекомендуется определять по рис.1.4 и рис.1.5; К_об1 – обмоточный коэффициент обмотки статора, зависящий от её типа и параметров. Для статоров двигателей мощностью 15…110 кВт рекомендуется применять двухслойную всыпную петлевую обмотку из круглого провода, выполняемую распределённой по пазам, с укорочением шага. Для таких обмоток можно предварительно принять К_об1= 0,91...0,92 при 2p > 2 и К_об1= 0,58…0,63 при 2p = 2.

Полученное значение l_δ округляют до целого числа миллиметров.

Двигатели выполняют без радиальных и аксиальных вентиляционных каналов, если l_δ ≤ 250…300 мм. В этом случае сердечники статора и ротора представляют собой пакеты из листовой электротехнической стали длиной

.

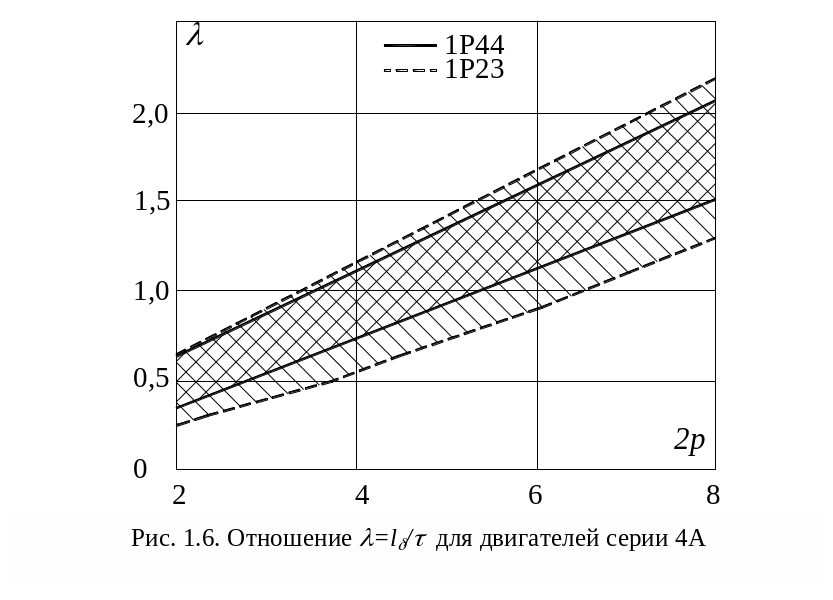

1.7. Критерием правильности выбора главных размеров D и служит отношение

,

которое должно находиться в пределах заштрихованной зоны на рис.1.6.

Если полученное λ значительно выходит за рекомендованные пределы, следует принять другое значение h. При незначительном отклонении от рекомендованных пределов можно изменить значения K_D , А или B_δ в допустимых пределах.
