Коэффициенты влияния участия оборудования в регулировании суточных графиков электрических нагрузок на удельный расход условного топлива

(по данным Всероссийского теплотехнического научно-исследовательского института)

Коэффициенты К_ст для конденсационных энергоблоков и групп оборудования с поперечными связями определяются в соответствии с рис. П11.1-П11.4* по значениям коэффициентов заполнения суточных графиков нагрузки К_з которые рассчитываются по формуле

К_з = N_ср / N_макс,

где N_ср - средняя нагрузка турбоагрегатов за отчетный период, МВт:

N_макс - максимальная за отчетный период нагрузка турбоагрегатов, МВт; определяется как среднеарифметическое значение максимальных суточных нагрузок.

_____________

* Разработаны Всероссийский теплотехническим научно-исследовательским институтом для конденсационных энергоблоков.

Для теплофикационных энергоблоков и групп оборудования с поперечными связями коэффициенты К_ст определяются также в соответствии с рис. П11.1-П11.4, но коэффициенты К_з в этом случае рассчитываются по значениям средней и максимальной за отчетный период тепловой нагрузки котлов

.

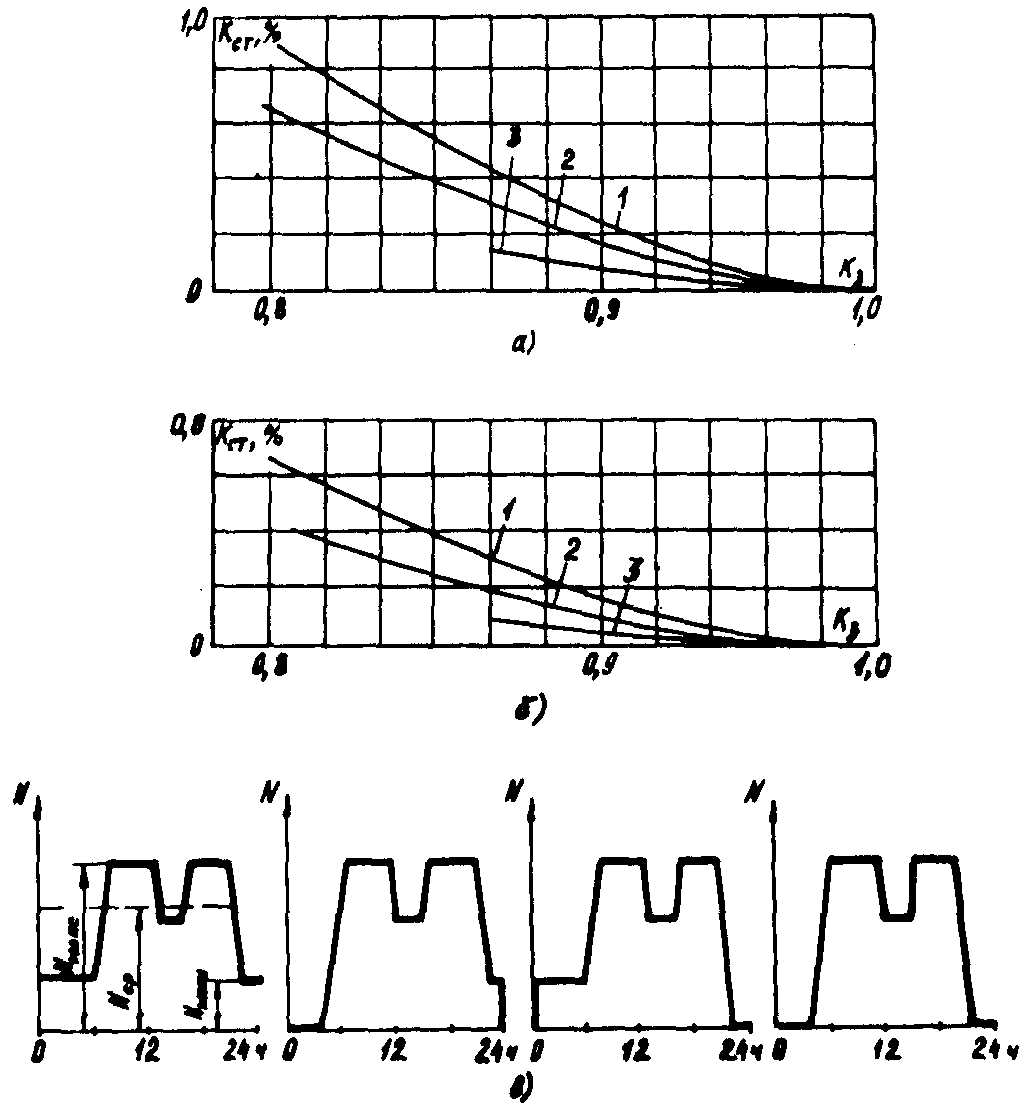

Рис. П11.1. Коэффициенты стабилизации тепловых процессов К_ст для энергоблоков, работающих на каменных (а) и бурых (б) углях и регулирующих электрическую нагрузку в соответствии с суточным графиком типа I (в):

1 – N_макс = N_ном; 2 – N_макс = 0,75 N_ном; 3 – N_макс = 0,5 N_ном

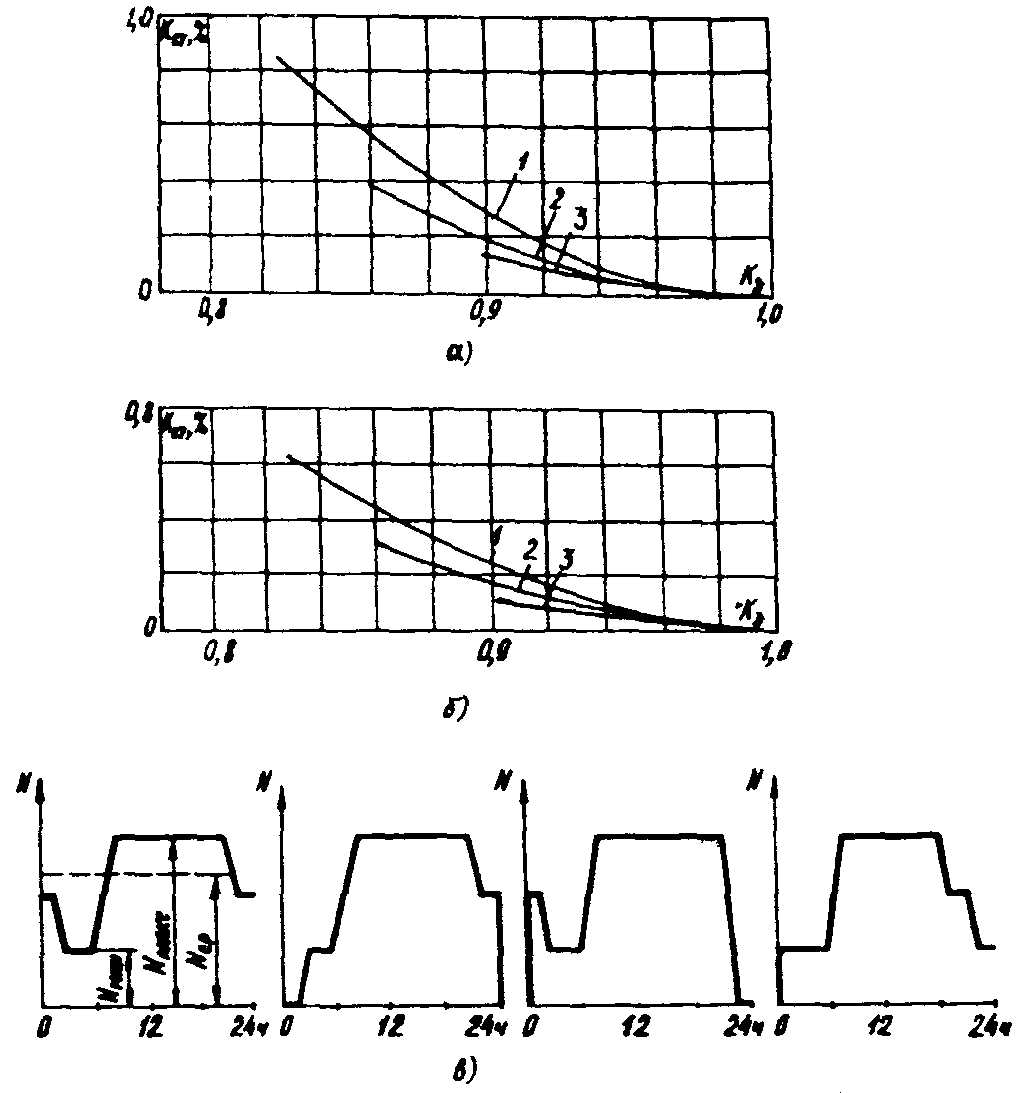

Рис. П11.2. Коэффициенты стабилизации тепловых процессов К_ст для энергоблоков, работающих на каменных (а) и бурых (б) углях и регулирующих электрическую нагрузку в соответствии с суточным графиком типа II (в):

1 – N_макс = N_ном; 2 – N_макс = 0,75 N_ном; 3 – N_макс = 0,5 N_ном

Рис. П11.3. Коэффициенты стабилизации тепловых процессов К_ст для энергоблоков, работающих на каменных (a) и бурых (б) углях и регулирующих электрическую нагрузку в соответствии с суточным графиком типа III (в)

1 – N_макс = N_ном; 2 – N_макс = 0,75 N_ном; 3 – N_макс = 0,5 N_ном

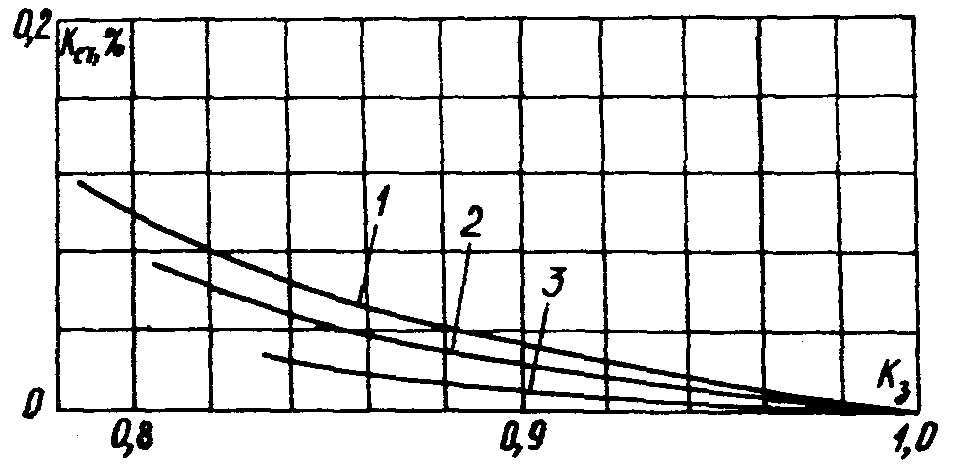

Рис. П11.4. Коэффициенты стабилизации тепловых процессов К_ст для энергоблоков, работающих на газе и мазуте и регулирующих электрическую нагрузку в соответствии с суточными графиками типов I, II и III:

1 – N_макс = N_ном; 2 – N_макс = 0,75 N_ном; 3 – N_макс = 0,5 N_ном

Приложение 12

Коэффициенты освоения вновь введенного оборудования, %

Энергооборудование с давлением свежего пара перед турбинами	Вид сжигаемого топлива	В первый год работы		Во второй год работы		В третий год работы
		Серийное	Головное	Серийное	Головное	Серийное	Головное
90 кгс/см2 (8,8 МПа) и менее	Твердое, газ, мазут	2,0 1,0	-	-	-	-	-
130 кгс/см2 (12,8 МПа) теплофикационное без промперегрева	Твердое	4,0 2,0	7,0 3,5	-	5,0 2,5	-	-
	Газ, мазут	3,0 1,5	5,0 2,5	-	3,0 1,5	-	-
130 кгс/см2 (12,8 МПа) с промперегревом	Твердое	4,0 2,0	8,0 4,0	3,0 1,5	6,0 3,0	-	-
	Газ, мазут	3,0 1,5	6,0 3,0	2,0 1,0	4,0 2,0	-	-
240 кгс/см2 (23,5 МПа)	Твердое	8,0 4,0	12,0 6,0	4,0 2,0	8,0 4,0	-	3,0 1,5
	Газ, мазут	6,0 3,0	10,0 5,0	3,0 1,5	6,0 3,0	-	-
Примечание. По каждой группе оборудования приведены коэффициенты: в числителе - (коэффициент к удельному расходу топлива на отпуск электроэнергии при блочном или условно-блочном вводе турбоагрегата и котла), в знаменателе - (коэффициенты к удельным расходам топлива на отпуск тепла, на освоение турбоагрегатов и котлов).

Средние по подгруппе оборудования коэффициенты влияния степени освоения оборудования на удельный расход топлива на отпуск электроэнергии ( ) и отпуск тепла ( ) определяются по формулам:

;

, - коэффициенты влияния на удельный расход топлива каждого осваиваемого турбоагрегата и котла, %; принимаются по приложению 12;

, - доля выработки электроэнергии и тепла каждым осваиваемым турбоагрегатом и котлом в соответствующей суммарной выработке энергии группой оборудования, %.

Приложение 13
