Расположения оборудования

И ТРУБОПРОВОДОВ

Чертежи расположения оборудования и трубопроводов выполняют в со­ответствии со схемой соединения.

В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов и т.д.

Схемы расположения элементов сборных конструкций - чертеж, на кото­ром в виде условных или упрощенных изображений показаны элементы кон­струкций и связи между ними, их, выполняют по ГОСТ 21.502-78.

Масштабы схем расположения принимают: планы, виды, разрезы -1:100, 1:200. 1:400, 1:500; фрагменты - 1:50. 1:100; узлы- 1:5, 1:10. 1:15, 1:20.

На схемах расположения указывают:

- координационные оси сооружения;

- привязку оборудования, трубопроводов и их элементов к координаци­онным осям или к элементам сварных конструкций. Допускается взаимная привязка оборудования и трубопроводов;

- отметки характерных уровней элементов конструкций, например: по­дошвы фундаментов, верха консолей, стыков колонн и т.п.;

- ссылки на узлы;

- при необходимости порядок монтажа, замоноличивания швов, требо­вания к монтажным соединениям.

Выносные элементы (фрагменты фасадов и планов, узлы) выполняют в соответствии с требованиями стандартов ЕСКД, обозначая их прописными буквами кириллицы. Узлу, представляющему собой полное зеркальное изоб­ражение другого основного исполнения, присваивают то же буквенное обозначение, что и основному исполнению, с добавлением индекса "Н", например, Ан, Пн.

Изображения - виды, разрезы, сечения на рабочих чертежах основной комплекта должны отвечать ГОСТ 2.305-89 с учетом следующих дополнительных требований:

- направление взгляда для разрезов принимают, как правило, по план снизу вверх и справа налево;

изображение до оси симметрии планов и фасадов сооружений не допускается.

Компоновка монтажного чертежа следующая:

Рисунок 3

Нанесение размеров на схемах расположения производят по ГОСТ 2.307-87 с учетом требований ГОСТ 21.105-79.

.

Размерную линию на ее пересечении с выносными линиями, линиям контура или осевыми линиями ограничивают засечками в виде основных линий длиной 2-4 мм, проводимыми с наклоном вправо под утлом 45° к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1-3 мм.

Отметки уровней (высоты, глубины) элементов конструкции от отсчетного уровня (условной "нулевой" отметки) указывают в метрах с тремя десятичными знаками.

На видах (фасадах), разрезах и сечениях отметки помещают на выносных линиях или линиях контура и обозначают условным знаком " " ,при этом стрелку выполняют основными линиями длиной 2-4 мм,. проведенными под углом 45° к выносной линии (линии контура).

"Нулевую" отметку и отметки выше "нулевой" указывают без знака (например: "0,000", "3,600") отметки ниже "нулевой" указывают со знаком минус (например: "-0,150").

На планах отметки наносят в прямоугольнике или на полке линии-выноски. В этих случаях отметки указывают со знаком "+" или "-" при отмет­ках соответственно выше или ниже "нулевой".

К чертежам расположения выполняют спецификацию по форме 1 ГОСТ 21.104-79. В спецификацию включают оборудование и участки трубопрово­дов.

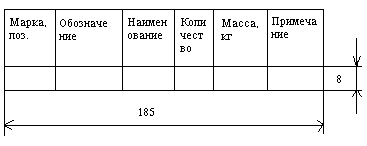

Спецификацию к схеме расположения выполняют но форме 1 (ГОСТ 21.104-79) (см. рисунок 4 ):

Рисунок 4

Нанесение на чертежах надписей, технических требований и таблиц про­изводят по ГОСТ 2.316-68 с учетом требований настоящего стандарта.

Сокращения слов в надписях на чертежах допускаются в случаях, ука­занных в I ОСТ 2.316-68 и в справочном приложении к настоящему стандарту.

СХЕМА СОЕДИНЕНИЙ (МОНТАЖНАЯ)

Схему соединений (монтажную) выполняют в соответствии с требова­ниями настоящего стандарта, а также ГОСТ 2.701-91.

На схеме указываю:

-оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последова­тельности соединения;

-блоки без указания составных частей и связей между ними:

-трубопроводы и их элементы:

-позиционное или буквенно-цифровое обозначение оборудования и трубопроводов в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;

-величину условного прохода и материал труб;

-направление потока продукта:

-наименование транспортируемого продукта;

-величину давления, на которую должны быть отрегулированы предохранительные клапаны.

В общих указаниях в дополнение к сведениям, предусмотренным ГОС

21.102-79. приводят:

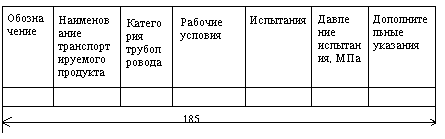

характеристику трубопроводов (форма 2) ( см. рисунок 5 ):

Рисунок 5

В графе "Дополнительные указания" даны время испытания, требова­ния к внутренней поверхности трубопровода.

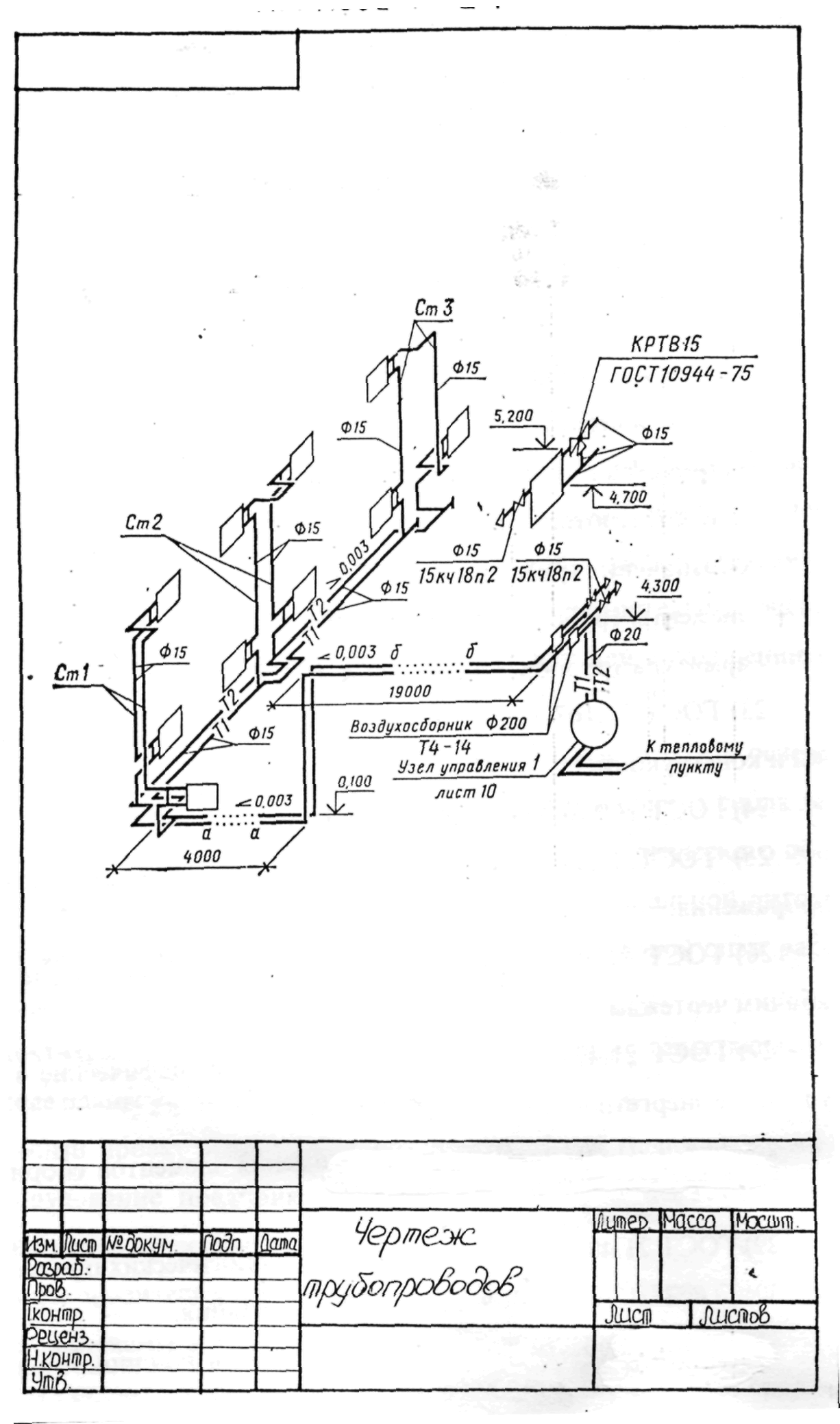

Пример оформления схемы приведен в приложении.

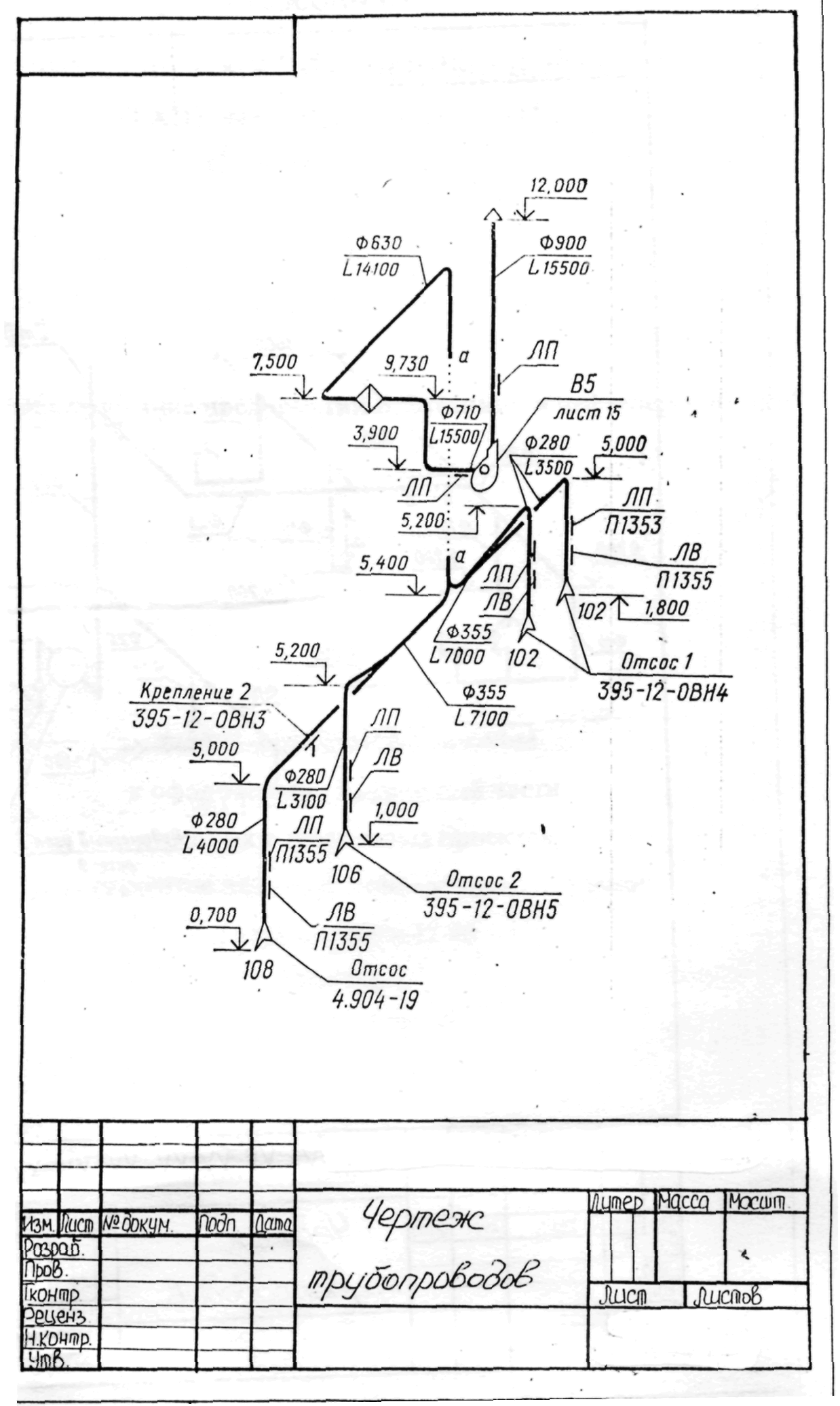

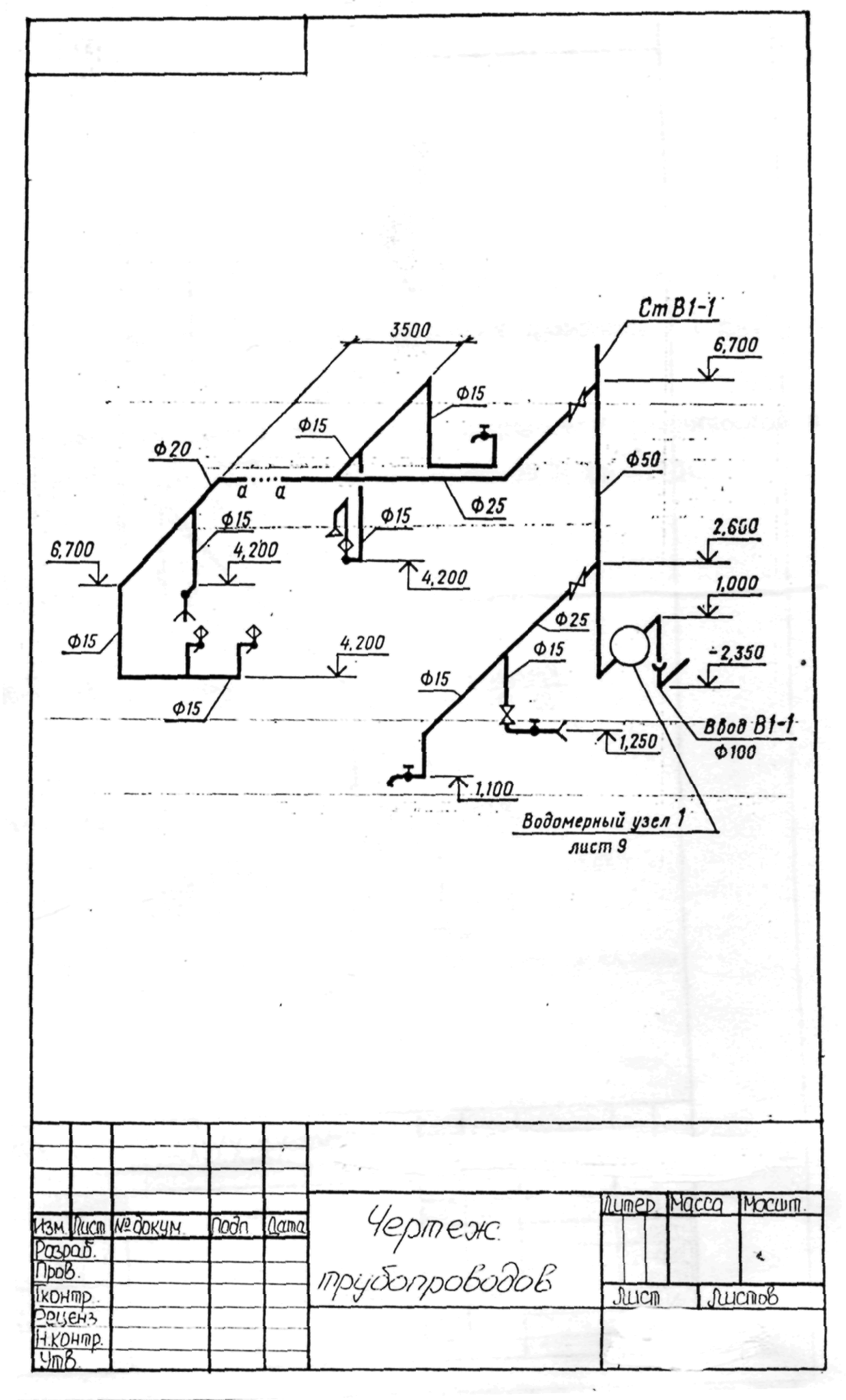

ЧЕРТЕЖИ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ

Специальный технологический трубопровод изображают во фронталь­ной диметрической проекции по ГОСТ 2.317-80.

На чертеже указывают:

- позиции элементов трубопроводов;

- оборудование, арматуру, трубопроводы и их диаметры;

- отметки уровней осей трубопроводов;

- уклоны трубопроводов;

- размеры горизонтальных участков при наличии разрывов.

При большой протяженности трубопроводов допускается изображать их с разрывом в виде пунктирной линии. Места разрывов трубопроводов обо­значают строчными буквами.

ОСНОВНЫЕ ТРЕБОВАНИЯ К ПЛАКАТАМ

Допускается выполнить графическую часть дипломного проекта, если есть исследовательская, экспериментальная часть, в форме плакатов (таблицы, графики, диаграммы, экспериментальная установка, фотографии) в объеме 3-5 листов формата А1.

Плакаты можно выполнять в цветовой гамме (не более 3-х цветов: синий, зеленый, черный), предпочтительно только в черном цвете. Плакаты выпол­няют тушью, пастой, фломастерами. Текстовые надписи на плакатах выпол­няют через трафарет. Плакаты пишут без рамки. Основную надпись поме­шают на обратной стороне плаката по ГОСТ 2.104-90.

Компоновка плаката следующая

1 - заголовок плаката: 2 - сам рисунок (установка, диаграмма, таблица фотографии); 3 - подрисуночная надпись

Рисунок 6

Перед выполнением графической части дипломного проекта дипломник должен внимательно ознакомиться со следующими стандартами:

1) ГОСТ 2.301-89 Форматы.

2) ГОСТ 2.302-2001 Масштабы.

3)Г ОС I 2.303-89 Линии.

4) ГОСТ 2.304-89 Шрифты чертежные.

5) ГОСТ 2.305-89 Изображения - виды, разрезы, сечения.

6) ГОСТ 2.306-89 Обозначения графических материа­лов и правила их нанесения на чертежах.

7) ГОСТ 2.307-87 Нанесение разме­ров и предельных отклонений.

8)ГОСТ 2.308-84 Указание на чертежах допусков фор­мы и расположения поверхности.

9) ГОСТ 2.309-2003 Обозначения шероховатости по­верхностей.

10) ГОСТ 2.310-2000 Нанесение на чертежах обозначений покрытий, термической и других видов обработки.

11) ГОСТ 2.31 1-87 Изображение резьбы.

12) ГОСТ 2.312-91 Условные изображения и обозначения швов сварных соединений.

13) ГОСТ 2.313-82 Условные изображения и обозначе­ния неразъемных соединений.

14) ГОСТ 2.315-98 Изображения упрощенные и услов­ные крепежных деталей.

15)ГОСТ 2.316-2003 Правила нанесения на чертежах надписей, технических требований и таблиц.

16) ГОСТ 2.317-80 Аксонометрические проекции.

17) ГОСТ 2.318-87 Правила упрощенного нанесения размеров отверстий.

18) ГОСТ 2.319-81 Правила выполнения диаграмм.

19) ГОСТ 2.320-82 Правила нанесения размеров, до­пусков и посадок конусов.

20) ГОСТ 2.321-84 Обозначения буквенные.

21) ГОСТ 2.106-96 Спецификация.

22) Обозначения условные графические в схемах.

Изделия и элементы схемы установки должны быть показаны условно в соответствии со следующими стандартами:

- аппараты выпарные - ГОСТ 2.788-74;

-аппараты теплообменные - ГОСТ 2.789-74;

- аппараты колонные - ГОСТ 2.790-74;

- аппараты сушильные - ГОСТ 2.792-74:

- отстойники и фильтры - ГОСТ 2.791-74;

- центрифуги - ГОСТ 2.795-80:

- насосы и вентиляторы - ГОСТ 2.782-96;

- устройства питающие и дозирующие - ГОСТ 2.794-79; '

- конденсатоотводчики - ГОСТ 2.780-96;

- обозначение трубопроводов для жидкостей и газов - ГОСТ 3464-63;

- элементы трубопроводов - ГОСТ 2.784 -96;

- арматура трубопроводная - ГОСТ 2.785-70.

23) ГОСТ 21.107-95 Условные изображения элементов зданий, сооруже­ний и конструкций.

24) ГОСТ 21.110-95.Спецификация оборудования.

25) ГОСТ21.11 2-87. Подъемно-транспортное оборудование. Условные изображения.

26) ГОСТ 21.401-88. Технология производства. Основные требования к

рабочим чертежам.

27) ГОСТ 21.403-80. Обозначения условные графические в схемах. Обо­рудование энергетическое,

28) ГОСТ 21.502-78.Схемы расположения элементов сборных конструк­ций.

29) ГОСТ 21.404-85. Автоматизация технологических процессов.

30) ГОСТ 21.601-81. Водопровод и канализация.

31) ГОСТ 21.602-2003. Топление, вентиляция и кондиционирование воздуха.

32) ГОСТ 21.609-83.Газоснабжение. Внутренние устройства.

-

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1 Справочник по инженерной графике/ А.В. Потишко, Д.П., Крушевская - 2-е изд. перераб. и доп. - Киев, 1983. - 264 с.

2 Справочное руководство по черчению/ В.Н. Богданов, И.Ф. Малежик и др. - М.: Машиностроение. 1989. - 864 с.

3 Бабулин Н.А. Построение и чтение машиностроительных чертежей: Учебник для профессиональных учебных заведений. - 10-е изд., перераб. и доп. -1998.-367 с

4 Основные процессы и аппараты химической технологии: Пособие по проектированию/ Г.С. Борисов, В.П. Быков и др.; Под ред. Ю.И. Дытнерско-го. - 2-е изд., перераб. и доп. - М.: Химия, }991.- 496 с.
