Блок ректификации

Технологическая

принципиальная схема

Графическая часть технического проекта отражает окончательное техническое решение разрабатываемого процесса (установки), выбор принципиальной схемы с указанием технических характеристик и требований к выполнению спроектированного оборудования.

В соответствии с курсовым и дипломным проектированием выполняете принципиальная схема, обозначаемая ТЗ (Т – технологическая, З- принципиальная). На схеме должны быть показаны основные изделия (аппараты, колонны ...). входящие в установку, отображены принципы, обеспечивают! химико-технологический процесс, указаны основные технологические связи между изделиями (трубопроводы), а также элементы, имеющие самостоятельное функциональное назначение (насосы, арматура и т. д.)

Допускается изображать изделия на схеме без строгого соблюдения масштаба, но без резкого нарушения соотношения габаритных размеров основных изделий.

Разводка трубопроводов к оборудованию показывается схематически. Условные обозначения трубопроводов должны соответствовать ГОСТ 3464-73.

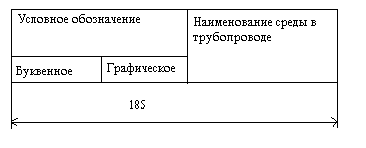

Арматура, а также другие приборы, устанавливаемые на оборудовании, должны быть показаны на схеме в соответствии с их действительным расположением и изображены условно в соответствии с действующими стандартами. Условные изображения и обозначения трубопроводов, принятые на схеме, должны быть расшифрованы в таблице условных обозначений по форме (см. рисунок 1)

Рисунок 1

Пересекать изображения аппаратов линиями трубопроводов не допускается. основные магистральные трубопроводы, от которых отводятся трубопроводы данной схемы, должны быть показаны горизонтальными линиями. На каждом трубопроводе у места его отвода от магистрального или места его подключения к аппарату нужно проставлять стрелки, указывающие направление движения потока и условное обозначение вида среды (->- - газ; ->- - жид­кость; ->- - парожидкостная смесь).

На трубопроводах должны быть указаны: размеры (наружный диаметр и толщина стенки), материал и сведения о внутреннем антикоррозионном по­крытии или наружной изоляции. Соответствующие сведения следует приво­дить над условным обозначением трубопровода, например:

57x3.5 Ст. Зкп

____1_________1______

103х4-20

совелит

_____2________2______

_1__1__ - трубопровод для воды, труба наружным диаметром 57 мм,

толщиной стенки 3,5 мм, из стали марки Ст. Зкп;

__2__2_ - трубопровод для насыщенного водяного пара, труба наружным

диаметром 10З мм, толщиной стенки 4 мм, из стали марки Сталь 20, с наруж­ной изоляцией из совелита.

Схема должна содержать: а) графически упрощенное изображение изде­лий, входящих в установку, во взаимной технологической и монтажной связи между ними; б) таблица условных графических обозначений...

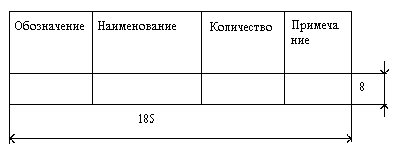

Поле листа технологической схемы заполняется следующим образом: с левой стороны на большей части поля листа располагается схема; перечень основных составных частей и элементов схемы располагается над основной надписью в виде таблицы, заполняемой сверху вниз, по форме (см. рисунок 2):

Рисунок 2

В графе "Обозн." приводится буквенное обозначение составной части схемы, например: аппарат – А, насос - Н, сигнализатор уровня – СУ, предохра­нительный клапан - ПК и т.д.

Буквенное обозначение элементов схемы следует проставлять для аппа­ратов, колонн - непосредственно на их изображении или в непосредственной близости от изображения; для арматуры - рядом с ее изображением.

Все основное оборудование на схеме вычерчивают сплошными тонкими линиями, а трубопроводы и арматуру - сплошными основными линиями, т.е. в два-три раза толще, чем оборудование.

Схемы допускается выполнять совмещенными со схемой автоматизации.

АВТОМАТИЗАЦИЯ

ГОСТ 21.404-85.

Настоящий стандарт устанавливает два метода построения условных обозначений:

упрощенный

развернутый.

При упрощенном методе построения приборы и средства автоматизации, осуществляющие сложные функции, например, контроль, регулирование, сиг­нализацию и выполненные в виде отдельных блоков изображают одним условным обозначением. При этом первичные измерительные преобразовате­ли и всю вспомогательную аппаратуру не изображают.

При развернутом методе построения каждый прибор или блок, входя­щий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.

Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают графические, буквенные и цифровые обозначения.

В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение.

В нижней части графического обозначения наносят цифрой (позиционное) обозначение прибора или комплекта средств автоматизации. Порядок расположения букв в буквенном обозначении принимают следующим:

-основное обозначение измеряемой величины;

-дополнительное обозначение измеряемой величины (при необходимо га);

-обозначение функционального признака прибора.

Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы Н.

Порядок расположения буквенных обозначений функциональных признаков прибора принимают с соблюдением последовательности обозначение I,R,C,S,A.

При построении буквенных обозначений указывают не все функциональные признаки приборов, а лишь те, которые используют в данной схеме.

Букву А применяют для обозначения функции "сигнализация" независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

Букву S применяют для обозначения контактного устройства прибора используемого только для включения, отключения, переключения, блокиров­ки.

При применении контактного устройства прибора для включения, от­ключения и

одновременно для сигнализации в обозначении прибора используют обе буквы: S и А.

Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку).

ОСНОВНЫЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ СХЕМ
