Установлены следующие марки ковкого чугуна: кчзо-6, кчзз-8, кч35-

10 и т.д.

Буквы КЧ обозначают ковкий чугун. Первые две цифры указывают вре­менное сопротивление разрыву в кг/мм, а цифры после дефиса - относитель­ное удлинение в процентах (не менее).

Пример обозначения: Чугун КЧЗО-6 - ГОСТ 1215-79.

Медь и ее сплавы

Чистая медь (ГОСТ 859-2001) применяется главным образом в электротех­нике. Латунь и бронза являются сплавами меди.

Бронза (ГОСТ 613-79 и 493-79)

Для обозначения бронзы употребляются буквы Бр., к которым добавля­ются буквы, указывающие основные элемент сплава (кроме меди), и цифры, указывающие среднее процентное содержание этих элементов. Значения букв в марках бронз следующие: О- олово, С - свинец, Мц - марганец, Ц - цинк, А – алюминий, К - кремний. Н - никель, Ж - железо, Ф - фосфор.

Так, например, бронза Бр. ОЦС6-6-3 содержит около 6% олова, около 6% цинка и около 3% свинца, остальное медь.

Пример обозначения: Бронза Бр. ОЦС6-6-3 - ГОСТ 613-79.

Латунь (ГОСТ 1019-)

Один из видов сплава меди и цинка. Для обозначения латуни употреб­ляется буква Л, после которой добавляются буквы, указывающие основные элементы сплава (те же, что и у бронзы), и цифры, указывающие процентное содержание этих элементов, причем первая из них указывает содержание меди. Так, например, латунь содержит 68% меди,, остальное цинк, а латунь ЛА67-2.5 содержит около 67% меди, около 2,5% алюминия, остальное - цинк.

Пример обозначения: Латунь ЛА67 - 2,5 - ГОСТ 1019-?

Сталь углеродистая качественная конструкционная по ГОСТ 1050-88

Установлены следующие марки сталей: 08, 10, 15, 20, 25, ... 55, 58, и 60 диаметром (или толщиной) до 250 мм - и 65, 70, 75, 80, 85, 60Г и 70Г - до 60 мм. В обозначении марок: - цифры - сотые процента углерода; - буква Г – около 1,0% марганца. Сортамент стали должен соответствовать требованиям ГОСТ 2590-88, ГОСТ 2591-88 и ГОСТ 4693-?, ГОСТ 1133-71, ГОСТ 2879-88. ГОСТ 103-89, ГОСТ 7417-89, ГОСТ 8559-85, ГОСТ 8560-89, ГОСТ 14955-88.

Обозначение стали горячекатаной обычной точности прокатки (В), со стороной квадрата 50 мм,

марки 30, 2-й категории, подгруппы а, без термооб­работки:

Квадрат

Рекомендации по применению марок стали: 08кп, 10кп и 10 - для шайб, прокладок, трубок, штамповок из листа; 15кп и15 - для болтов, винтов, гаек, рычагов: 20кп и 20 - для кованных и штампованных тяг, рычагов, колес, вту­лок, вкладышей: 25 и 30 - для осей, валов, болтов, винтов, гаек: 35 и 40 - для зубчатых колес червяков, звездочек, валов, осей, болтов, винтов, гаек, шайб: 45, 50, 55 - для зубчатых колес, болтов, гаек, муфт; 60, 65 и выше - для прокатных валов, пружин, экцентриков и т.д.

Сталь низколегированная сортовая и фасонная по ГОСТ 19281-91

становлены следующие марки сталей: 09Г2, 14Г2, 09Г2Д, 09Г2С, 09Г2СД,10Г2С1Д, 15ГФ, 15ГФД, 10Г2Б, 10Г2БД, 10ХСНД, 15ХСНД, 10ХСНДП, где буквы - обозначение легирующих элементов (Г-марганец, Л медь, Б -ниобий, С-кремний. Ф-ванадий, Х-хром); цифра 1- я -содержание углерода, сотые доли процента; остальные - процентное содержание элементов в целых единицах, начиная с 2%. Химический состав стали - по ГОСТ 19282- 73. В зависимости от нормируемых механических свойств сталь поставляете по 15 категориям. Форма, размеры и предельные отклонения сортамента ста ли должны соответствовать требованиям ГОСТ 2590-88, ГОСТ 2591-88, ГОС 1133-71, ГОСТ 8509-93, ГОСТ 8510-91, ГОСТ 8239-89, ГОСТ 8240-97, ГОС 103-76.

Обозначение стали угловой равнополочной обычной точности прокат (Б), размером 50X50X3 мм. из стали марок 09Г2, категории 2:

Уголок

Сталь легированная конструкционная по ГОСТ 4543-90

Обозначение: Сталь 40Х2Н2МА ГОСТ 4543-90, где 40 - среднее содержание углерода, сотые доли процента; Х2Н2М - содержание элементов, целые единицы, начиная с 2%, т.е. хрома и никеля - 2. молибдена - менее 2; А - категория. Категорию Ш указывают через тире, например ЗОХГС-Ш (А - качественная. высококачественная категория: Ш - особовысококачественная ).

Буквенные обозначения легирующих элементов: Р-бор, Ю-алюминий, С кремний, Т-гитан. Ф-ванадий,

Х-хром, Г-марганец, Н-никель, М-молибден, В- вольфрам.

Хромистые стали: ЗОХ - для осей, валов, зубчатых колес: 35Х - для ответ­ственных болтов, шпилей,

гаек, зубчатых колес, валов. Марганцовистые стали: 15Г и 20Г - для зубчатых колес, кулачковых валов и т.д.

В графе 5 - масса изделия (детали).

Массу изделия (детали), изображенного на чертеже, указывают в графе 5 основной надписи с килограммах, не указывая единицу измерения.

Допускается обозначать массу в других единицах измерения, но с указа­нием единицы измерения. например: 0,25г; 15т.

Массу детали считают следующим образом:

1)разбивают мысленно деталь на простейшие части;

2) считают массу каждой простейшей части детали по формуле

m=ρ V,

где m - масса детали, кг;

ρ - плотность материала, из которого изготовлена деталь, кг/м³;

V- объем детали, м³.

Объем вычисляется по формуле

V = S Н,

где S - площадь основания простейшей части детали, м²;

Н - высота простейшей части детали, м;

3) складывают массы частей детали и находят общую массу.

В графе б основной надписи ставят порядковый номер листа в случае, если самостоятельный чертеж (чертеж общего вида, сборочный чертеж, технологи­ческая схема) выполнен на нескольких листах. На чертежах, состоящих из од­ного листа, графу 5 не заполняют.

В графе 8 основной надписи проставляют общее количество листов само­стоятельного чертежа изделия (графу заполняют только на первом листе).

В графе 9 основной надписи указывают сокращенное наименование уни­верситета и шифр учебной группы, например:

Филиал УГНТУ

в г. Салавате

гр.МХ-06-21

Графы, выполненные штриховой линией, вводят при необходимости.

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ

На каждом чертеже приходится делать различные надписи. Обязатель­ные надписи на чертежах выполняют в основной надписи, помещенной в правом нижнем углу листа (см. выше и ГОСТ 2.104-90).

На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах форматов больше А4 основную надпись располага­ют вдоль длинной или короткой сторон листов.

При выполнении чертежей, кроме основной надписи, заполняют допол­нительную графу размером 70x14 мм, помещенную в левом верхнем углу чер­тежа при горизонтальном расположении листа (180°) и в верхнем правом углу при вертикальном расположении листа (90°) в которой указывают обозначе­ние документа, приведенное в основной надписи.

Чертеж изделия выполняют на отдельном листе или на нескольких лис­тах формата, установленного ГОСТ 2.301-89.

Если чертеж выполнен на нескольких листах, го всем листам такого же чертежа присваивается одно и тоже наименование и обозначение.

Наименования и обозначения одних и тех же составных частей изделия должны быть одинаковы на чертежах и в спецификациях сборочного чертежа.

При выполнении чертежей применяют только специальные масштабы изображений в соответствии с ГОСТ 2.302-2001.

Рабочие чертежи следует разрабатывать так, чтобы при использовании ими требовалось минимальное количество дополнительных документов.

В большинстве чертежей, кроме изображения изделия с размерами и предельными отклонениями могут входить:

1) текстовая часть (технические требования и техническая характеристика);

2) надписи, относящиеся к отдельным элементам изделия, и надписи с обозначением изображений;

3) таблицы с размерами, таблицы с параметрами, таблицы сварных швов

:т.п.

Государственными стандартами установлены определенные формы надписей, которыми указывают и поясняют:

связь между некоторыми изображениями и их масштаб;

требования к материалу, показатели прочности;

требования к шероховатости поверхности;

данные о термохимической обработке (покрытии);

размеры всех элементов детали и точность их исполнения;

допускаемые отклонения от геометрической формы и расположения поверхностей;

сведения организационного характера, содержащиеся в основной надпи­ли чертежа.

Надписи должны быть точными, краткими, ясно определяющими сущ­ность их содержания, чтобы не было разночтения.

Текст, таблицы, надписи с обозначениями, связанные непосредственно с изображением на чертежах, как правило, следует располагать параллельно основной надписи чертежа.

Текстовую часть на поле чертежа помещают над основной надписью чертежа. Не допускается между основной надписью и текстовой частью поме­щать изображения, таблицы и т.п.

Допускается размещение текста в две и более колонки в том случае, ког­да лист формата более А4. Ширина колонки должна быть от 180 до 185 мм.

На чертежах следует оставлять место для продолжения таблиц измене­ний не менее 15 мм, т.е. последняя строка текстовой части не должна доходить до основной надписи на расстояние менее 15 мм.

В том случае, если чертеж изделия выполнен на двух и более листах, текстовую часть размешают только на первом листе независимо от того, на каких листах находятся изображения, приведенные в текстовой части.

В технических требованиях на чертеже указывают: обозначение ГОСТ или ТУ, согласно которым должно быть изготовлено и испытано данное изделие; обозначение ГОСТ или ТУ на основные материалы, применяемые в изделии; требования к испытанию на прочность и плотность сварных швов и других видов соединений; сведения о необходимости тепловой изоляции, гуммирования и других антикоррозионных покрытий.

Технические требования группируют в такой последовательности:

1) требования, предъявляемые к материалу, заготовке, термической о работке и к свойствам материала готовой детали, указание материалов-заменителей;

2) требования к размерам и предельным отклонениям размеров, форм взаимного расположения поверхностей и т.п.;

3) требования к качеству поверхностей, указания об их отделке, покрытии;

4) требования к зазорам, расположению отдельных элементов конструкций;

5) требования, предъявляемые к настройке и регулированию изделия;

6) другие требования к качеству изделий, например, бесшумность, виброустойчивосгь. самоторможение и т.д.;

7) условия и методы испытания;

8)указания о маркировании и клеймении;

9) правила транспортирования и хранения;

10) особые условия эксплуатации;

11)ссылки на другие документы, содержащие технические требовали распространяющиеся на данное изделие, но не приведенные на чертеже.

В технической характеристике указывают:

назначение изделия (аппарат); объем аппарата - номинальный и рабо­чий; производительность; площадь поверхности теплообмена; максимальное давление; максимальную температуру среды; мощность привода; частоту вра­щения деталей; токсичность и взрывоопасность среды; другие необходимые данные.

Пункты, входящие в технические требования, должны иметь сквозную нумерацию. Каждый пункт записывается с красной строки. Заголовок "Технические требования" не пишут. В тех случаях, когда на чертеже требует­ся указать техническую характеристику изделия, она размещается отдельно от технических требований и должна иметь самостоятельную нумерацию пунк­тов. Техническая характеристика выполняется на свободном поле чертежа и имеет заголовок "Техническая характеристика". При этом над техническими требованиями помещают заголовок "Технические требования". Заголовки "Технические требования" и "Техническая характеристика" не подчеркивают.

Таблицы, помещенные на чертеже, следует нумеровать в пределах данно­го чертежа. При этом справа над таблицей пишут слово "Таблица" с порядко­вым номером без знака ''№" например: "Таблица 1". Если на чертеже одна таблица, слово таблица не пишут и номер ей не присваивают.

Для обозначения изображений (видов, разрезов, сечений и выносных элементов), размеров, поверхностей и других элементов изделия применяют прописные буквы русского и латинского алфавита, за исключением букв 3, Ч, И, О, X, Ъ. Ь, Ы (русского алфавита) и I, О, R, Q, X (латинского алфавита). Присваивают буквы сначала видам, разрезам, сечениям, выносным элементам, а затем поверхностям.

Независимо от количества листов чертежа обозначения присваивают в алфавитном порядке, как правило, без пропусков и без повторения.

Если букв недостаточно, применяют цифровую индексацию, например, А, А₁ ,А₂ , Б-Б, Б₁-Б₁

Размер шрифта для буквенных обозначений должен быть больше при­близительно в два раза цифр размерных чисел на том же чертеже.

В случаях, когда масштаб изображения на чертеже отличен от масштаба указанного в основной надписи чертежа, его следует указать под надписью относящейся к изображению, например:

А-А(1:1): Б(1:2).

Эти обозначения не подчеркиваются.

В случае, если изображение на чертеже необходимо повернуть, то ставится следующий знак:

если развернуть, го ставится знак:

Можно указывать рядом со знаком угол поворота в градусах например:

А(2:1) ;Б(1:1) 45º;А-А 180º; Б-Б

Дополнительные изображения (виды, разрезы, сечения, выносные изображения и т.д.) должны располагаться по возможности ближе к разъясненно­му элементу.

Если при чтении чертежа отыскание дополнительных изображений затруднено вследствие большой насыщенности чертежа или выполнения его на нескольких листах, то дополнительные изображения отмечают с указанием номеров листов или обозначений зон, на которых эти изображения помещены. В этих случаях над дополнительными изображениями у их обозначений указывают номера листов или обозначения зон, на которых дополнительные изображения отмечены по типу:

А-А(1:5)(1); Г (2): В-В(2:1)(2).

Пример выполнения выносного элемента (в увеличенном масштабе), со­держащего подробное изображение, не указанное на основном виде из-за мелкого масштаба его изображения см. на рис. 1

Рисунок 1

ОСНОВНЫЕ ТРЕБОВАНИЯ К ЧЕРТЕЖАМ ОБЩЕГО ВИДА

Основные требования к чертежам устанавливает ГОСТ 2.109-2001. На основании чертежа общего вида разрабатывается рабочая документация: чертежи от­дельных деталей, сборочный чертеж, спецификация, а при необходимости монтажный и габаритный чертежи.

Чертеж общего вида отображает конструкцию изделия во всех его под­робностях. По такому чертежу можно выяснить не только работу конструк­ции, взаимодействие и способы соединения деталей, но и форму тех деталей, кроме стандартных, на которые потребуется выполнять отдельные чертежи или изготовлять их по данным самого сборочного чертежа. Стандартные де­тали вычерчивают упрощенно. Чертеж выполняется так, чтобы по нему можно было разработать все чертежи деталей и сборочных единиц без дополнитель­ных разъяснений.

На чертеже строго выдерживается проекционная связь между изображе­ниями. Сплошные детали показывают неразрезанными. На чертеже общего вида указывают характерные размеры, которые облегчают уяснение формы элементов детали, размеры со знаком Ø могут подтвердить, что этот элемент может быть, и некоторые пограничные с ним имеют круглую форму. Для многих деталей форма обусловливается пограничными деталями, которые вы­явлены полностью.

Чертеж общего вида должен содержать следующие элементы:

- изображение изделия, необходимые виды, разрезы и сечения, дающие полное представление об устройстве разрабатываемого изделия;

- основные размеры - конструктивные, присоединительные и габарит­ные, а в случае необходимости - установочные и предельные отклонения по­движных частей:

- вид или схему с действительным расположением штуцеров, люков, лап и др.;

- таблицу назначения штуцеров, патрубков и т.п.;

техническую характеристику;

технические требования;

- перечень составных частей изделия.

На виде аппарата сверху необходимо показать действительное располо­жение штуцеров, люков и т.п.; при отсутствии вида сверху его следует вычер­тить схематически, проставив условные обозначения штуцеров, люков и т.п. При этом над схемой необходимо сделать надпись: "Схема расположения штуцеров, люков и т.п.", а в технических требованиях на чертеже обязательно указать: "Действительное расположение штуцеров, люков смотри по схеме''. Штуцера, патрубки, люки и т.п. на главном и сопряженном с ним изображе­ниях и на схеме обозначают условно в квадратиках 10X10 мм и в кружочках диаметром 10-12 мм на продолжении их осей прописными буквами русского алфавита размером от 5 до 7 мм ( буквы Ч, Й, О, X, Ъ, Ь, З, Ы не применяют). Таблица назначения штуцеров, патрубков, гильз и других элементов аппарата выполняется по форме ( см. рисунок2):

Рисунок 2

Чертеж общего вида выполняют с максимальными упрощениями, предусмотренными ГОСТ 2.109-2001 на оформление чертежей рабочей документации и другими стандартами ЕСКД. Составные части могут быть изображены на одном листе с общим видом или на отдельных последующих листах чертежа общего вида.

Наименования и обозначения составных частей изделия указывают или ,на полках линий-выносок, проведенных от деталей, или в таблице, размещаемой на чертеже общего вида, или в таблице, выполняемой на отдельных лис­ах формата А4 в качестве последующих листов чертежа общего вида. Таблица в общем виде содержит графы: ''Поз. «(Позиция). "Обозначение". "Кол."( Количество). "Доп. указания" (Дополнительные указания), но может быть дополнена другими необходимыми графами, например: "Наименование". "Материал". Рекомендуется записывать составные части изделия в таблицу в такой последовательности: заимствованные изделия, покупные изделия, вновь разрабатываемые изделия. При наличии таблицы номера позиций составных частей указывают на полках линий-выносок в соответствии с этой таблицей.

Таблицы, техническую характеристику, технические требования и перечень составных частей следует располагать над основной надписью чертежа. В порядке исключения допускается размещение таблицы штуцеров слева от основной надписи. Рекомендуемое расположение основных элементов чертежа общего вида см. рисунок 3 .

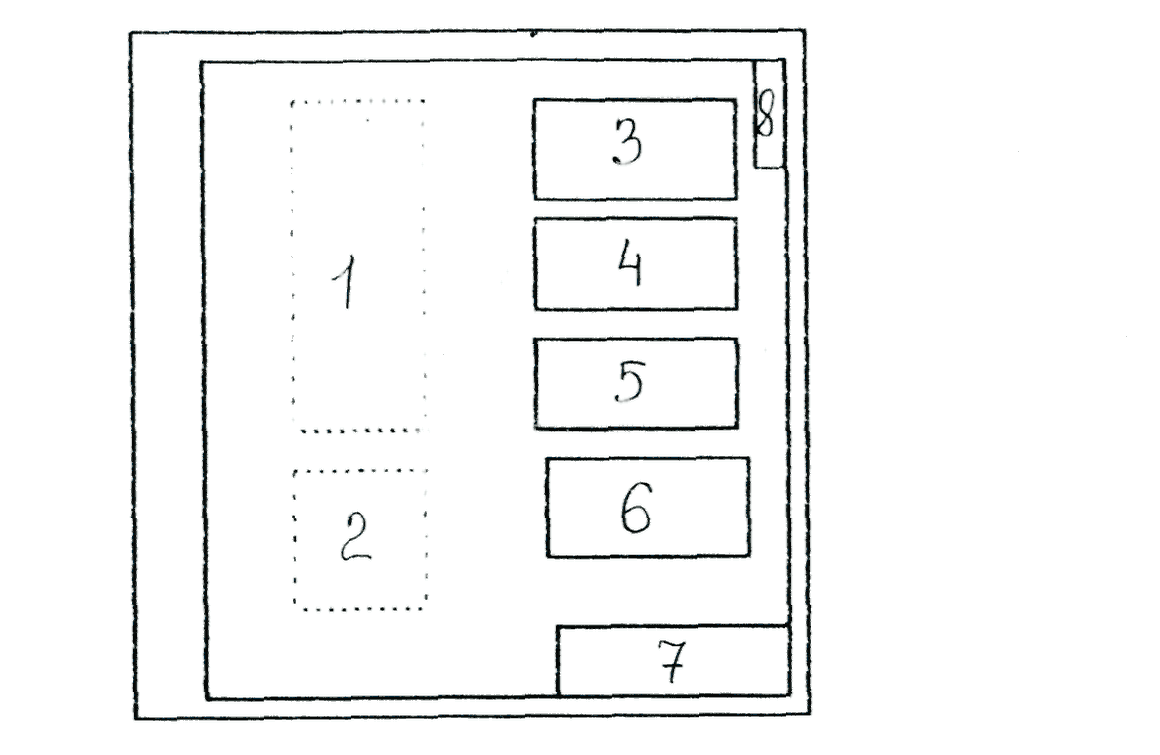

1- главный вид; 2 - схема расположения штуцеров: 3 - таблица штуцеров 4 - техническая характеристика; 5 - технические требования; 6 - перечень со ставных частей: 7 - основная надпись; 8 - угловой штамп

Рисунок 3

,

Все данные, вносимые в перечень составных частей изделия, следует за писывать сверху вниз в порядке, предусмотренном ГОСТ 2.106-96, а именно составные (сборочные) единицы, детали, стандартные изделия, в том числе крепежные и прочие изделия. При большом числе составных частей изделия допускается (по согласованию с руководителем) исключить из перечня второстепенные детали и неответственные стандартные изделия. Допускается оставлять незаполненными несколько строк перечня (две, три) с соответствующим пропуском номеров позиций после каждой группы перечня составных частей,

ЧЕРТЕЖИ ДЕТАЛЕЙ

Рабочие чертежи, как правило, разрабатывают на все детали, которые входят в состав изделия.

Чертеж изображает отдельную деталь и содержит необходимые данные для ее изготовления и контроля. Выполнение чертежа состоит из следующих этапов:

1 Выбор масштаба чертежа.

2 выбор формата бумаги.

3 Проведение рамки и контура штампа.

4 Размещение изображений на формате.

5 Выполнение чертежа.

При изображении изделия, для которою стандартом установлена табли­ца параметров (например: зубчатое колесо, червяк, шестерня и т.п.), ее разме­шают по правилам, установленным соответствующим стандартом. Все дру­гие таблицы размешают на свободном месте поля чертежа справа от изобра­жения или ниже и выполняют по ГОСТ 2.105-95.

К группе круглых деталей относят валы, втулки, фланцы, штуцера и т.п. Для деталей данной группы главное и обычно единственное изображение располагают так, что ось принимает горизонтальное положение, т.е. парал­лельное основной надписи чертежа.

Компоновка чертежа детали следующая:

1 - место для обозначения чертежа, повернутого на 180°С; 2 - место для основной надписи; 3 место для обозначения шероховатости; 4 - место для таблицы параметров; 5 - место для технических требований;

6 - чертеж детали.

Рисунок 4

На чертеже изделия указывают шероховатость всех его поверхностей, выполненных по данному чертежу.

Шероховатости поверхности проставляют в соответствии с ГОСТ 2.309-2003.

Детали могут иметь различную шероховатость (неровности) поверхно­стей, зависящие от материала, способа и технологического процесса изготов­ления детали.

Поверхность должна иметь согласно чертежу шероховатость, опреде­ляемую значением параметра Rа 50. Эго значит, что поверхность детали будет отвечать требованиям чертежа при условии, если среднее арифметическое от­клонение профиля будет не более 50 мкм. а другой параметр - высота неровностей по десяти точкам (5 mах и 5min ), обозначаемый Rz (предпочтительной является шкала Rа). Например:

;

Стандарт на шероховатость предусматривает с 1-го по 14-й класс (чем выше класс шероховатости, тем меньше высота неровностей, а, следовательно, чище поверхность). Шероховатость поверхности деталей обозначается на чертеже установленными знаками по ГОСТ 2.309 - 2003 с указанием соответ­ствующих числовых значений параметра. Рекомендуется указывать на чертежах шероховатость поверхности 1,2,3,4 и 5-го, а также 13-го и 14-го классов шероховатости по Rz, а остальных - по Rа. На чертеже должна быть обозна­чена шероховатость каждой поверхности изделия, за исключением поверхно­стей, шероховатость которых не обусловлена требованиями конструкции.

Обозначение шероховатости поверхностей наносят на чертежах на лини­ях контура, на размерных линиях или их продолжениях, на выносных линиях ближе же к размерной линии. Наносить обозначение шероховатости на линиях невидимого контура не допускается.

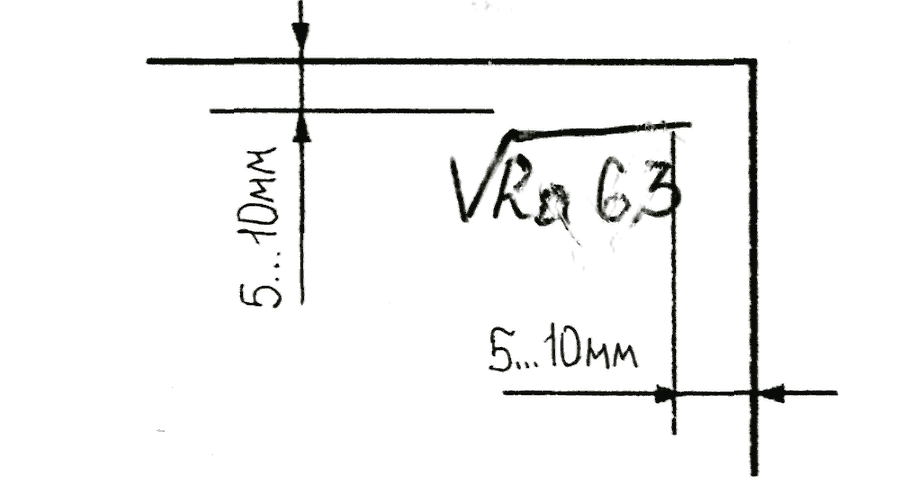

На чертежах изделий, у которых все поверхности должны иметь одина­ковую шероховатость, указывают общее обозначение шероховатости, увели­ченное в 1,5 раза против обычного; его помещают в правом верхнем углу чертежа на одинаковом расстоянии (5...10 мм) от верхней и правой

линий рамки чертежа (см. рисунок 5)

Рисунок 5

В том случае, когда большинство поверхностей изделия имеют одинако­вую шероховатость, помешают в правом верхнем углу чертежа обозначение шероховатости большинства поверхностей (в 1,5 раза большее против обыч­ного), после которого помешают в скобках знак (нормальной величины), заменяющий собой слова: размер знака шероховатости соответствует размеру знака на чертеже (см. рисунок 6).

Рисунок 6

Таблица 1-выбор значений параметров Ra и Rz по ГОСТ 2789-80 по аналогии с классами шероховатости

Класс шероховатости	Значение параметров шероховатости, мкм
	Ra			Rz
	Вариант 1	Вариант 2	Вариант 3
V1	50	100	80	320
V 2	2,5	50	40	160
V 3	12,5	25	20	80
V 4	6,3	12,5	10	40
V 5	3,2	6,3	5	20
V 6	1,6	3,2	2,5	10
V 7	0,8	1,6	1,25	6,3
V 8	0.4	0,8	0,63	3,2
V 9	0,2	0,4	0,32	1,6
V 10	0,1	0,2	0,16	0,8
V 11	0,005	0,1	0,08	0,4
V 12	0,025	0,05	0,04	0,2
V 13	0,012	0,025	0,02	0,1
V 14	0,006	0,012	0,01	0,05

Примечание – вариант 1 обеспечивает повышение качественных показателей изделия и рекомендуется для наиболее ответственных поверхностей. Вариант 2 может быть использован для менее ответственных поверхностей. Вариант 3 не является предпочтительным. Значения Rz полностью соответствуют верхнему пределу данного класса шероховатости

Таблица 2 - Таблица классов чистоты для разных способов обработки по ГОСТ 2940-52

Наименование поверхности

Грубые

Получистые

Чистые

Весьма чистые

Обозначение групп чисто­ты

1 2 3

4 5 6

7 8 9

101112 13 14

Класс чистоты

Х

Х

Х

Сорто прокат

Х

Х

Х

Литье в землю, резка пла­менем, рубка зубилом

Х

Х

Х

Х

Штамповка обыкновенная и литье в кокиль

Х

Х

Х

Х

Обдирка наждачным кру­гом

Х

Х

Х

Точная горячая штамповка

Х

Х

Х

Х

Х

Х

Литье под давлением

Х

Х

Х

Х

Х

Х

Обточка, рас­точка и строжка

черновая

Х

Х

Х

чистовая

Х

Х

Х

Сверление и зенкование

черновое

Х

Х

чистовое

Х

Х

Х

Цилиндрическое фрезерование

черновое

Х

Х

Х

чистовое

Х

Х

Торцевое фрезерование

черновое

Х

Х

Х

чистовое

Х

Х

Х

Х

Резьбонарезание зубонарезание

чистовое

Х

Х

отделочн.

Х

Х

Слесарная обработка

черновая

Х

Х

Х

чистовая

Х

Х

Х

Протягивание

рядовое

Х

Х

точное

Х

Х

Х

Шлифование

черновое

Х

Х

чистовое

Х

Х

Полировка и доводка

чистовая

Х

Х

Х

зеркальн.

Х

Х

Х

Таблица 3- параметры шероховатости в зависимости от назначения поверхности

Назначение поверхности	Параметры шероховатости
Поверхности деталей, заготовки которых получены отливкой, ковкой, штамповкой, и не подвергаемые дополнительной обработке
Поверхности, не обрабатываемые по данному чертежу, т.е. поверхности сортового материала, сохраняемые в состоянии поставки и не подвергаемые дополнительной обработке
Не сопрягающиеся обработанные	Rа 80, 50, 40, 25, 20
Обработанные сопрягающиеся	Ra 40, 25, 20, 10;6,3
Опорные Опорные под головки болтов и под гайки Отверстия на проход Фаски, проточки, округления, торцы, прорези, шлицы	Ra 80,50,40,25,20
Под ключ и под рукоятки Под уплотнительные кольца	Rz 40,20
Посадочные, не требующие точной центровки	Rz 20, 10
Посадочные, требующие точной центровки Поверхности скольжения Профиль зуба	Ra 2,5; 25; 1,25; 1;0, 8;0, 63
Посадочные под шарикоподшипники Торцовые под кольца шарикоподшипников	Ra 1,25; 0,8; 0,63; 0,4
Под притирку Рабочие под шпонки призматические и клиновые Свободные (базовые)	Ra 2,5;1,6; 1,25
Не рабочие под шпонки призматические и клиновые	Rz 80,40
Впадины зуба	Ra 40,25,12,5; 10

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1 Справочник по инженерной графике/ А.В. Потишко, Д.П. Крушевская - 2-е изд. перераб. и доп. - Киев, 1983. - 264 с.

2 Справочное руководство по черчению/ В.Н. Богданов, И.Ф. Малежик и др. - М.: Машиностроение. 1989. - 864 с.

3 Бабулин Н.А. Построение и чтение машиностроительных чертежей: Учебник для профессиональных учебных заведений. - 10-е изд., перераб. и доп. -1998.-367 с

4 Основные процессы и аппараты химической технологии: Пособие по проектированию/ Г.С. Борисов, В.П. Быков и др.; Под ред. Ю.И. Дытнерско-го. - 2-е изд., перераб. и доп. - М.: Химия, }991.- 496 с.

СОДЕРЖАНИЕ

Общие положения 2

Основные требования заполнения основной надписи чертежей 5

Основные требования к рабочим чертежам 11

Основные требования к чертежам общего вида 16

Чертежи деталей 19

Государственное образовательное учреждение высшего

профессионального образования

"Уфимский государственный нефтяной технический университет"

Филиал УГНТУ в г. Салавате

Кафедра " Оборудование предприятий нефтехимии и нефтепереработки "

Учебно-методическое пособие

к оформлению графической части

курсовых и дипломных проектов

для студентов очного и очно-заочного обучения

специальности 240801.65 "Машины и аппараты химических производств
