2. Гистограммы и их преобразования. Использование гистограммы в алгоритмах обработки изображений.

Гистограммы и их преобразования

3. Гистограмма — график распределение яркостей пикселей.

4. Изображение обрабатывается в 2 этапа: в начале рассчитывается его гистограмма и дается оценка его интегрального распределения, затем применяется само поточечное(гистограммное) преобразование.

5. Эквализация — преобразование, при котором выходное изображение имеет равномерное распределение яркостей.

6. Алгоритм эквализации: Пусть уровнями с малой яркостью обладает небольшое количество пикселов Например, уровень яркости 0 на исходном изображении имеют 188 пикселов, уровень 1 - 347 пикселов, уровень 2 - 544 пиксела. В сумме это 1079 пикселов. Присвоим всем этим пикселам уровень 0. Пусть на исходном изображении число пикселов с уровнями яркости 3 и 4 в сумме приблизительно также равно 1079. Этим пикселам присваивается уровень 1.

7. Гиперболизация — предполагает приведение гистограммы изображение к гиперболическому виду.

8. Использование гистограммы в алгоритмах обработки изображений

9. Так как гистограмма не зависит от положения нарисованного на холсте, ее можно применять для сравнения изображений.

10. Если на изображении много разнородных областей(изображение склеено), можно применять гистограмму отдельно на эти области.

11. Как правило на фотографиях преобладают темные тона, т.е низкие яркости, а высокие практически отсутствуют. Исправить это можно, применив эквализацию.

-----------------------------------------------------------------------------------------------------

Экзаменационный билет № 15

1.Графические фигуры технического анализа. Фигуры продолжения тренда. Разворотные фигуры

Существует две группы фигур:

1. разворотные(реверсивные) — говорят о том, что тренд изменит свое направление;

2. продолжающиеся — говорят о том, что тренд будет продолжен.

Реверсивные фигуры:

1. голова и плечи; Считается самой точной фигурой.

2. обратная голова и плечи — аналогично предыдущей, но перевернута;

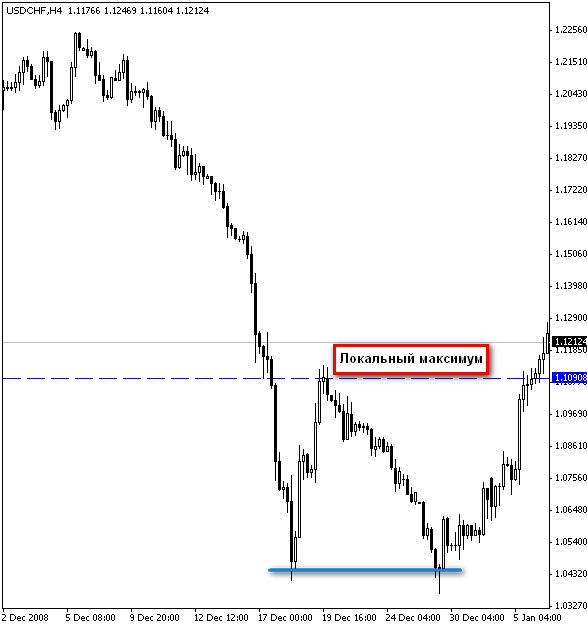

3. двойное дно;

4. двойная вершина — аналогична двойному дну, но перевернута;

5. тройная вершина;

6. т ройное дно — аналогично тройной вершине, но перевернуто.

Фигуры продолжения тренда:

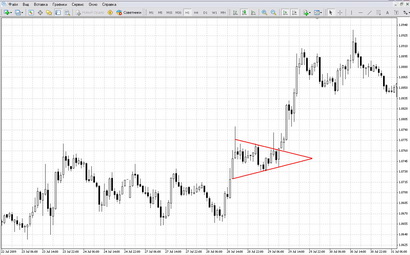

1. треугольник; У треугольника всегда одна из сторон является ГОРИЗОНТАЛЬНОЙ!

Н исходящий, если биссектриса направлена вниз, восходящий — вверх. Нисходящий прорывается вниз, восходящий, соответственно вверх.

Прорыв обычно на расстоянии 2/3 от момента входа в треугольник до вершины. После прорыва тренд восходит/опускается на величину равную основанию треугольника(вертикальная линия в треугольнике).

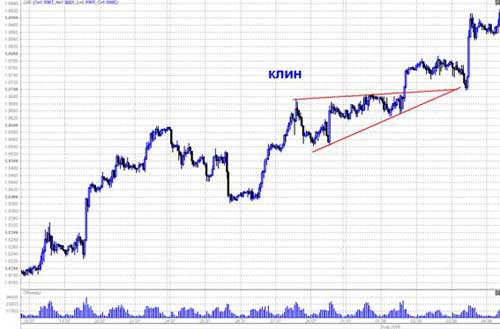

2. Клин;

К лин может быть восходящим, нисходящим и симметричным;

Как правило прорыв присходит в сторону противоположную углу клина, что обычно совпадает с первоначальным направлением тренда.

Прорыв примерно на расстоянии ¾ от вхождения до угла.

3. Флаг — разновидность клина, но представялет из себя наклоненный четырехугольник. Обязательно предшествует резкий импульс;

Ф лаг ориентированный по тренду — разворотная фигура, против тренда — фигура продолжения(как на рисунке).

4. Вымпел — маленький треугольник, которому предшествует импульс;

5. К анал; Цены на актив обычно изменяются в некотором коридоре, который называется каналом. Бывает восходящий, нисходящий и неизменный.

Нижняя грань — уровень поддержки;

Верхняя грань — уровень сопротивления;

Восходящий ценовой канал считается бычьим. Трейдеры будут покупать, когда цены достигнут трендовой линии поддержки и получат прибыль, когда цены достигнут возвратной линии сопротивления.

Нисходящий ценовой канал считается медвежьим. Трейдеры поспешат продать, когда цены достигнут трендовой линии сопротивления и получат прибыль, когда цены достигнут возвратной линии поддержки.
