5.4.3 Раскрой стекла
В объеме стеклопродукции, поставляемой промышленностью предприятиям и организациям АПК страны, 60 % занимает листовое стекло, используемое в основном для остекления окон производственных и жилых помещений.
Номенклатура окон по действующим стандартам включает изделия 71 типоразмера. В их числе 31 типоразмер площадью 0,5—3,6 кв. м и 40 типоразмеров изделий — 1,4—5,5 кв. м.
В процессе раскроя листового стекла у потребителя образуется до 30 % отходов, не имеющих применения. Поэтому потребителю выгодно получать от агроснаба стекло заданного формата.
При подготовке листового стекла к производственному потреблению в условиях, создаваемых при агроснабах участков, уровень отходов снижается до 8 % за счет применения рациональных методов раскроя.
Рис. 5.9. Технологическая планировка участка резки металла

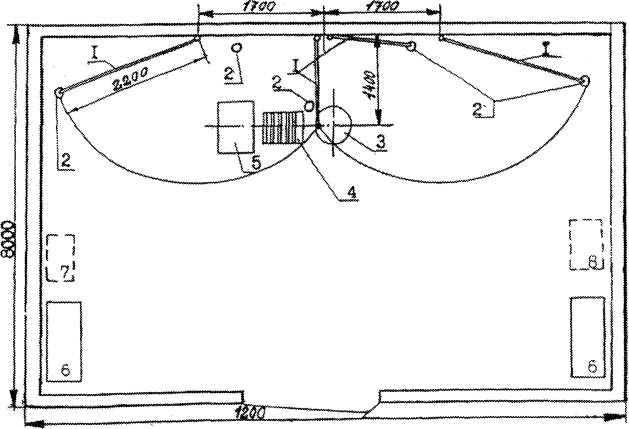

Рис. 5.10 Технологическая планировка участка по розливу лакокрасочной продукции
Таблица 5.26
Перечень и техническая характеристика технических средств,
оборудования, оснастки участка розлива
лакокрасочной продукции
№№ п/п. |
Наименование оборудования и техническая характеристика |
|||
1 |
Электропогрузчик |
ЭПВ-2021 |
|
ЭПВ-104 |
|
Грузоподъемность, кг |
1000 |
|
750 |
|
Собственная масса, кг |
23 000 |
|
2300 |
|
Габаритные размеры, мм: |
|
|
|
|
длина |
2600 |
|
2310 |
|
ширина |
1000 |
|
1000 |
|
высота с опущенными вилами |
1460 |
|
2000 |
|
высота с поднятым грузом |
3060 |
|
3400 |
2 |
Электропогрузчик |
ЭПВ-1232 |
|
ЭПВ-1,25 |
|
Грузоподъемность, кг |
1250 |
|
1250 |
|
Собственная масса, кг |
2470 |
|
2850 |
|
Габаритные размеры, мм: |
|
|
|
|
длина |
2960 |
|
2960 |
|
ширина |
1030 |
|
1030 |
|
высота с опущенными вилами |
2100 |
|
- |
|
высота с поднятым грузом |
- |
|
- |
3 |
Насос для розлива лакокрасочной |
|
|
|
|
продукции ШК-20) |
|
|
|
|
Средняя производительность, л/мин |
|
20 |
|
|
Масса, кг |
|
12 |
|
|
Привод насоса |
шлифовальная машина ИП-2015 |
||
|
|
(ИП-2014А) |
||
4 |
Компрессор К-75 (возможная замена |
|
|
|
|
ПКС-8М, КСЭ-ЭМ, ЭКС-55) |
|
|
|
|
Производительность, м3/мин |
|
1,25 |
|
|
Конечное давление, атм |
|
7,0 |
|
5 |
ВесыРП-500Ш13 |
|
|
|
6 |
Конвейер КРО-820-2500 |
|
_ |
|
|
Нагрузка статистическая на ролик, кг |
|
400 |
|
|
Габаритные размеры, мм: |
|
|
|
|
длина |
|
2500 |
|
|
ширина |
|
900 |
|
|
высота |
|
800 |
|
|
Масса, кг |
|
230 |
|
7 |
Зажим ЭВМ-1 |
|
|
|
|
Грузоподъемность, кг |
|
150 |
|
|
Диаметр транспортируемой бочки, мм |
440-700 |
||
