3.2. Регенеративний теплообмінний апарат.

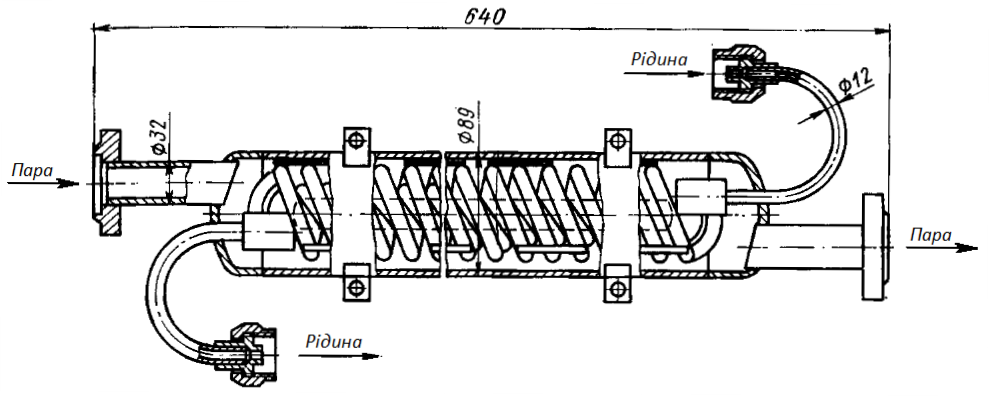

Рис.3.3. Регенеративний теплообмінний апарат ТФ – 15
3.2.1.Середньологарифмічний температурний напір.

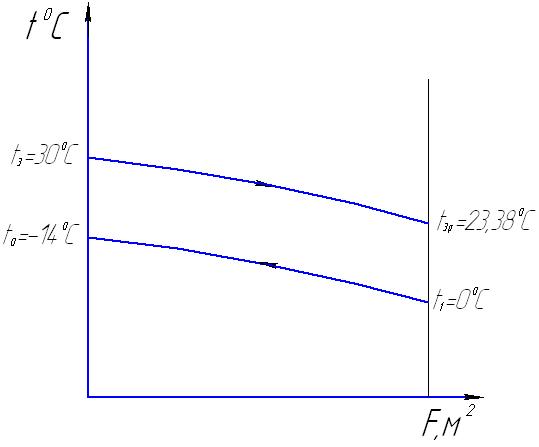

Рис. 3.4 Середньо логарифмічний температурний напір у регенеративному теплообмінному апараті.
32032\* MERGEFORMAT (.)
3.2.2 .Необхідна площа нагріву.
33033\* MERGEFORMAT (.)
де k – коефіцієнт теплопередачідля регенеративного теплообмінника, приймаємо 00,6 кВт/(м2·К), (Д2[2]),
За необхідною площею нагріву приймаємо регенеративний теплообмінний апарат ТФ – 15 (рис.3.3.), з такими характеристиками:
Тип – кожухозмієвиковий горизонтальний;
Площа поверхні - FH= 13,7 м2;
Відношення поверхонь – FH/FBH = 3,5;
Діаметр умовного проходу патрубків:
парового dy/ = 125 мм;
рідинного dy = 50 мм;
Труби: мідь, 13,2 мм;
Характеристика поверхні теплообміну – труби з накатними ребрами;
Число змієвиків – 5 шт.;
- Маса – m = 288 кг.
3.3.Повітроохолодники.

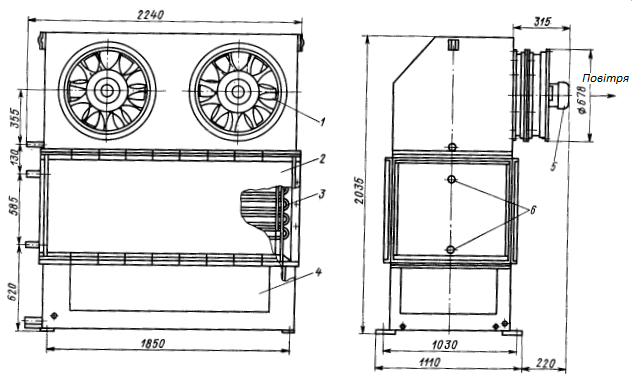

Рис.3.5. Повітроохолодник аміачний (ПВО – 250)
1- Вентилятор осьовий; 2 – кожух випарника; 3 – випарник; 4 – вікно для підводу повітря; 5 – електродвигун; 6 – патрубки для подачі та відводу аміаку.
3.3.1.Середньологарифмічний температурний напір.

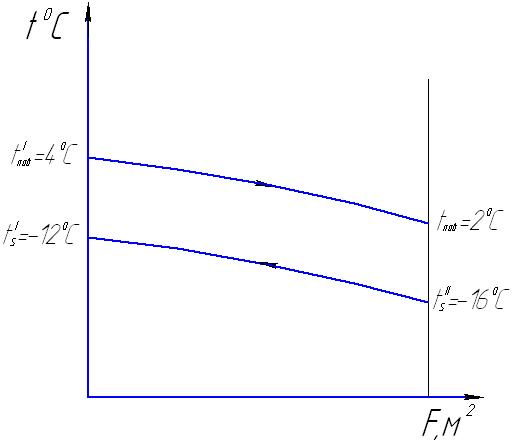

Рис. 3.6.Середньологарифмічний температурний напір у повітроохолоднику
34034\* MERGEFORMAT (.)
3.3.2. Площа необхідного теплообміну.
35035\* MERGEFORMAT (.)
де k – коефіцієнт теплопередачі для повітроохолодника, приймаємо 12- 14 Вт/(м2·К), (Д2[2]);
За необхідною площею теплообміну приймаємо 79 шт. (Д1 [ст.191]) повітроохолоджувачів ПВО-250 (рис.3.5.), з такими характеристиками:
Площа поверхні охолодження - FH = 253,3 м2;
Холодопродуктивність - QB = 24,5кВт;
Габаритні розміри:
L = 1,64 м, B = 2,17 м, H = 2,24м.
Витрата повітря – 25000 м3/год;
Встановлена потужність вентилятора – 4,4 кВт;
Число вентиляторів – 2 шт.;
Маса – m = 862 кг.
4.Підбір допоміжного обладнання
4.1 Віддільник рідини.

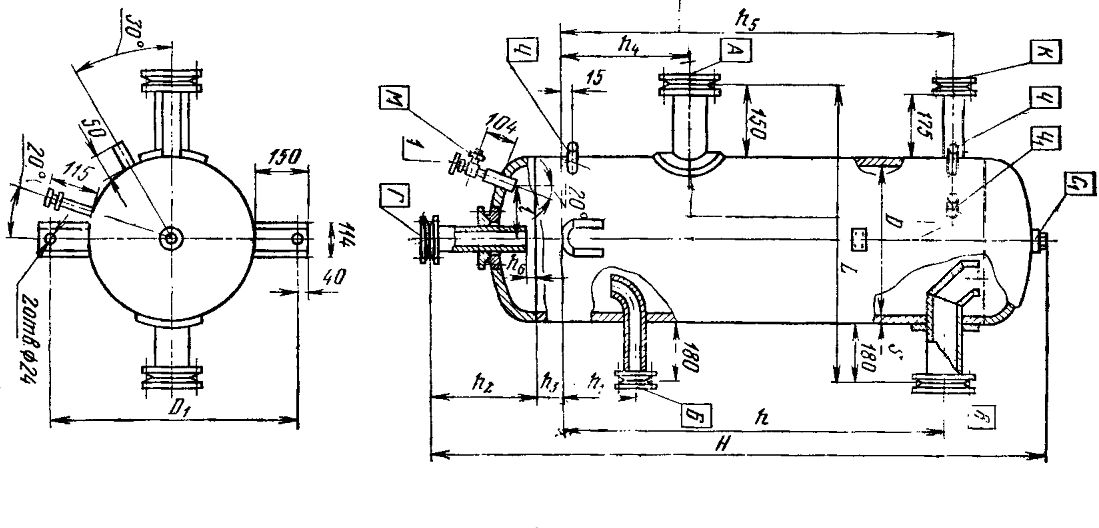

Рис.4.1. Віддільник рідини типу ОЖГ.
1 – Вентиль запірний кутовий.
4.1.1 Розрахунковий внутрішній діаметр віддільника рідини.
(4.1)
де
– умовна
швидкість пари, приймаємо
,
– об’ємна
витрата холодоагенту, що всмоктується
в конденсатор (див 1.23).
За внутрішнім діаметром приймаємо віддільник рідини 200 ОЖГ (Д3 [ст.73]). Загальний вигляд приведений на рис.5.1.
Габаритні розміри:
D1 = 1234мм, L = 1395 мм, l = 360 мм,
H = 2750 мм, V = 1,84 м3, m = 638кг,
DxS=1000x7.
4.2 Масловіддільник.

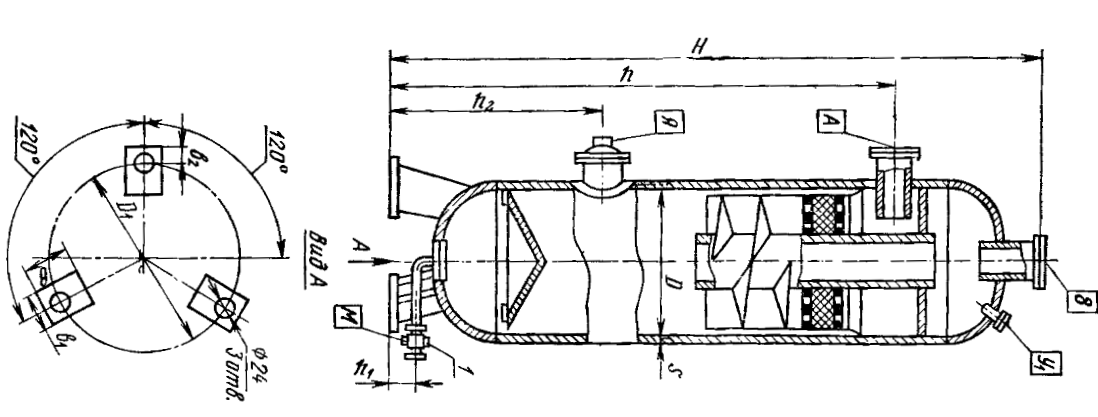

Рис.5.2. Масловіддільник типу М.
1 – Вентиль запірний кутовий.
4.2.1 Розрахунковий внутрішній діаметр масловіддільника.
(4.2)
Приймаємо
За внутрішнім діаметром приймаємо масловіддільник 300М (Д3 [ст.72]). Загальний вигляд приведений на рис.5.2.
Габаритні розміри:
D1 = 1300мм, Н = 3966 мм, h =3233 мм,
DxS = 1200x12, V = 3,67 м3.
