2) Цепь синусоидального тока с индуктивным сопротивлением
|
Известно, что
переменный ток, проходя через катушку
индуктивности, вызывает ЭДС самоиндукции
где L(Гн, «Генри») – индуктивность. |
Индуктивность (или коэффициент самоиндукции) – коэффициент пропорциональности между электрическим током, текущим в каком-либо замкнутом контуре и магнитным потоком, создаваемым этим током через поверхность.
В формуле
Ф – магнитный поток, I – ток в контуре, L – индуктивность.

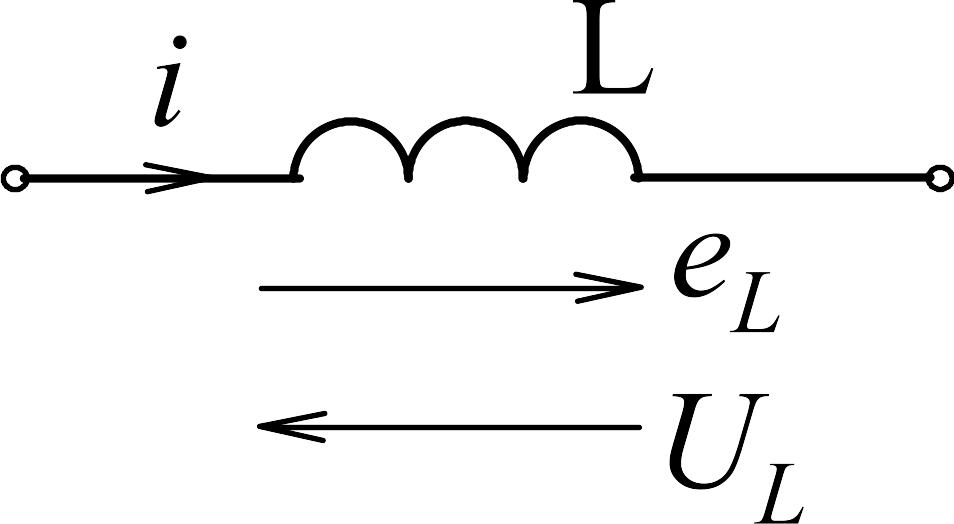

ЭДС самоиндукции eL уравновешивается приложенным напряжением:
.
Пусть
(полагаем
).
Тогда
.

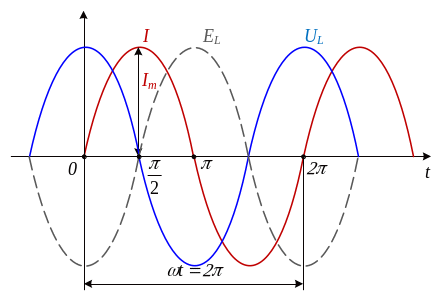

Графики мгновенных значений тока и напряжения на индуктивности имеют вид:
|
Таким образом,
разность фаз напряжения UL
и тока I
на индуктивном элементе составляет
|
Запишем действующее значение напряжения:
.
Величину
назовем индуктивным
сопротивлением.
Тогда получим закон Ома для индуктивной
цепи:
.
Запишем комплексные значения тока и напряжения:
;
.
Величина
называется комплексным
индуктивным
сопротивлением.
Следовательно, может быть записан для
индуктивной цепи закон Ома в комплексной
форме:
,
.

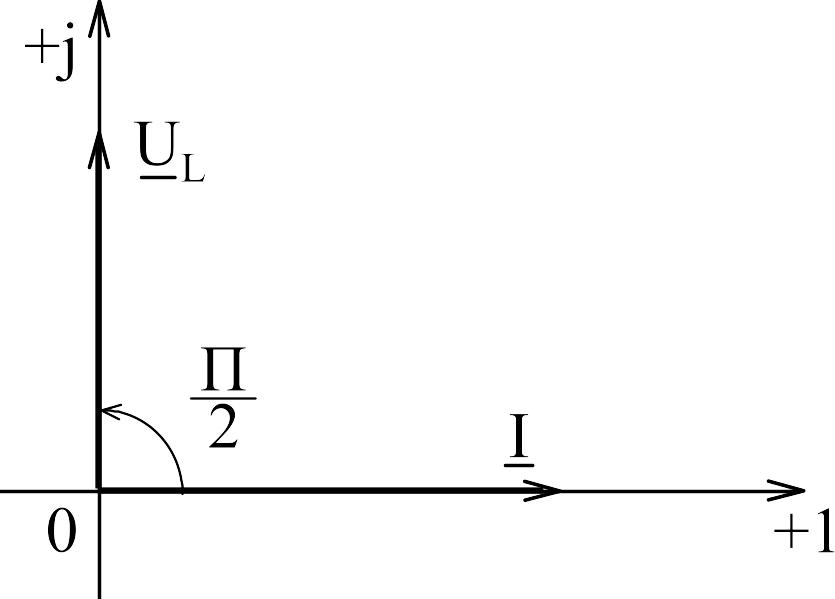

Векторная диаграмма цепи имеет вид:
|
На диаграмме видно, что вектор тока, протекающий через индуктивный элемент, отстает от вектора напряжения на нём (считая, что векторы вращаются против часовой стрелки).
|
Таким
образом, если
,
то
.
Найдем выражение для мгновенной мощности индуктивной цепи:
График
имеет
вид:
|
Из графика видно, что активная мощность, равная среднему значению мгновенной мощности, равна нулю, т.е. индуктивный элемент активную мощность не потребляет.
|
Для реактивных элементов вводится понятие реактивной мощности, равной амплитудному значению мгновенной мощности:
.
Размерность для реактивной мощности та же, что и для активной, но чтобы их различать, единица реактивной мощности называется "вар" (вольт-ампер-реактивный).
3) Цепь синусоидального тока с ёмкостным сопротивлением
|
Пусть
Ток через ёмкость пропорционален скорости изменения заряда.
|

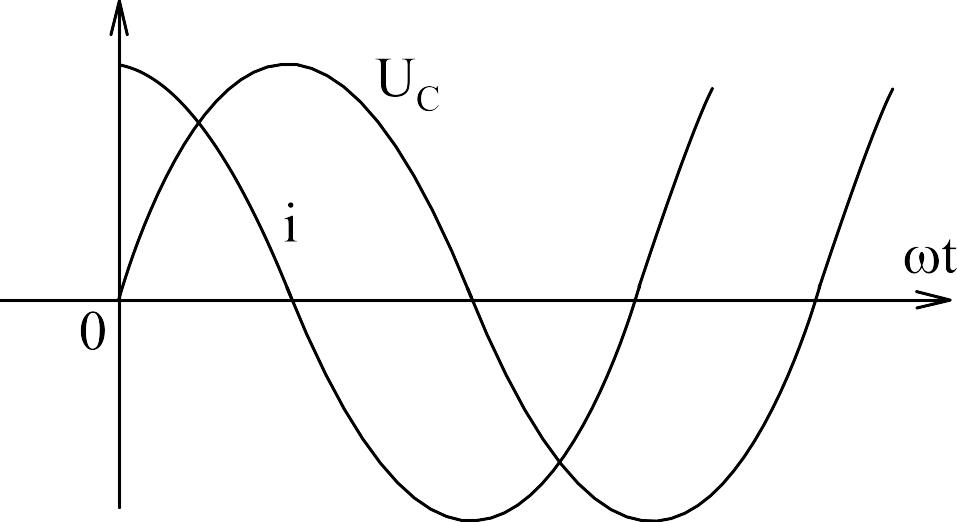

Графики
и
имеет вид:
|
Для ёмкостной
цепи кривая тока опережает кривую
напряжения на четверть периода
|
Таким образом,
если
,
то
.
Закон Ома в комплексной форме для ёмкостного элемента имеет вид:
Величина
называется комплексным
ёмкостным
сопротивлением.
Активная мощность
емкостной цепи так же, как и для
индуктивной равна нулю, а реактивная
мощность определяется выражением:
,
(ВАр)

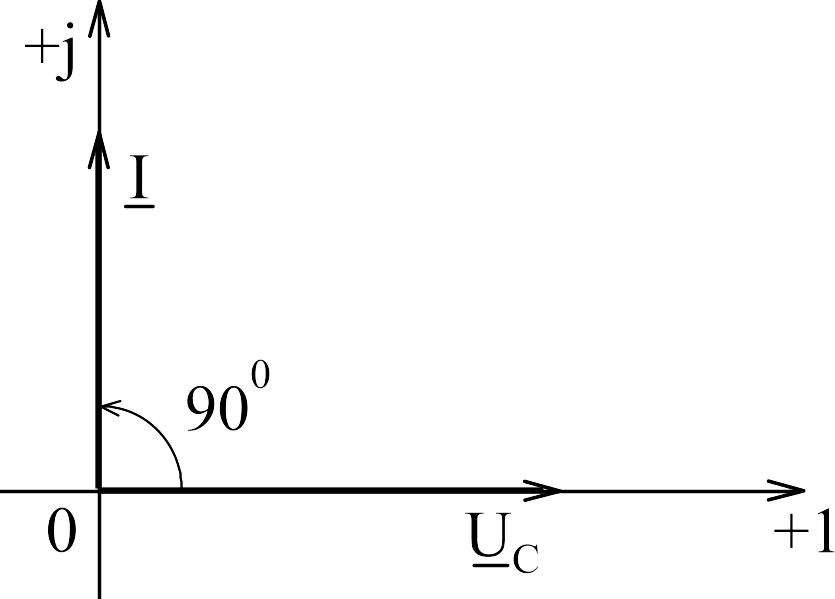

Векторная диаграмма цепи имеет вид:
ЛЕКЦИЯ № 5
Тема № 5 трёхфазные электрические цепи
Учебные вопросы:
5.1 Получение трёхфазной системы ЭДС. Понятие о трёхфазном синхронном генераторе. Схемы соединения в трёхфазных цепях.
5.2 Анализ трёхфазных цепей при соединении однофазных потребителей треугольником и звездой. Симметричная и несимметричная нагрузки.
5.3 Аварийные режимы трёхфазных цепей. Мощность трёхфазных цепей
Литература:
Касаткин А.С. Основы электротехники: учебное пособие, 2-е изд. перераб. и доп. – М.: Высшая школа, 1982.
