3. Линейные цепи постоянного тока: основные понятия и определения
Электрической цепью называется совокупность источников и потребителей электрической энергии, соединенных друг с другом с помощью проводников.
Электрический ток – направленное движение заряженных частиц (электронов или ионов ).
Постоянный ток – ток, неизменный по величине и направлению.
Ветвью называется участок цепи между двумя соседними узлами, содержащий последовательное соединение элементов.
Точка, где соединяются три и более ветвей называется узлом.
Любой замкнутый путь, проходящий по ветвям данной цепи, называется контуром.
Основными параметрами, характеризующими электрические цепи постоянного тока, являются:
- сила тока I(A) – количество электричества, проходящего через поперечное сечение проводника за единицу времени,
- напряжение U(В) на некотором участке электрической цепи, равное разности потенциалов на концах этого участка,
- сопротивление R(Ом) ,
- мощность Р(Вт).
Все обозначения основных физических величин предусмотрены государственным стандартом. Единицы измерения диктуются международной системой единиц (CИ).
3.1 Схемы электрических цепей и их элементы.

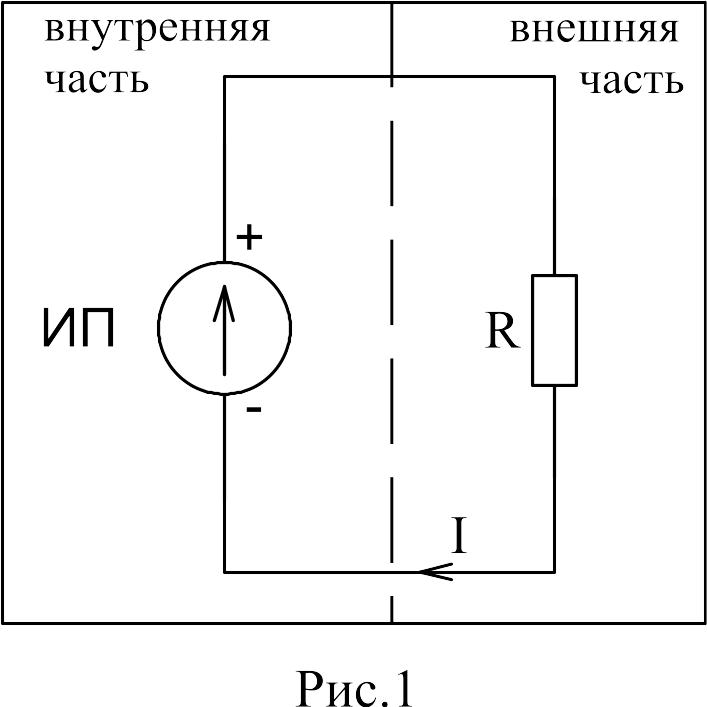

Графическое изображение электрической цепи и ее элементов называется электрической схемой (рис. 1)
|
На любую машину, в состав которой входят электрические устройства, кроме конструкторских чертежей имеется электродокументация, состоящая из различных электрических схем. Электрические функциональные схемы раскрывают принцип действия устройства. Существуют электромонтажные схемы, в которых раскрывается монтаж (соединение) электрических элементов цепи. Электрические принципиальные схемы раскрывают электрические связи всех отдельных элементов электрической цепи между собой. |
Все схемы вычерчиваются по определенным стандартам – ГОСТам. ГОСТы являются основой технического языка, применяемого в масштабе всей страны.
Кроме основных электрических схем существуют схемы замещения, по которым наиболее удобно составлять математические уравнения, описания электрических и энергетических процессов. Такие схемы являются эквивалентными моделями электрической цепи. Схемы максимально упрощены и по ним удобнее провести анализ отображаемых ими сложных электрических цепей.
Все элементы электрических цепей можно разделить на три группы: источники (активные элементы), потребители и элементы для передачи электроэнергии от источников к потребителю (пассивные элементы).
Источником электрической энергии (генератором) называют устройство, преобразующее в электроэнергию какой-либо другой вид энергии (электромашинный генератор - механическую, гальванический элемент или аккумулятор - химическую, фотоэлектрическая батарея - лучистую и т.п.).Источники делятся на источники напряжения (Е,U=соnst, при изменении и I) и источники тока (I=соnst, при изменении U). Все источники имеют внутреннее сопротивление Rвн, значение которого невелико по сравнению с сопротивлением других элементов электрической цепи .
Приемником электрической энергии (потребителем) называют устройство, преобразующее электроэнергию в какой-либо другой вид энергии (электродвигатель - в механическую, электронагреватель - в тепловую, источник света - в световую (лучистую) и т.п.).
Элементами передачи электроэнергии от источника питания к приемнику служат провода, устройства, обеспечивающие уровень и качество напряжения и др.
Условные обозначения элементов электрической цепи на схеме стандартизованы. Примеры:
|
- резистивный элемент (линейный),
|
|

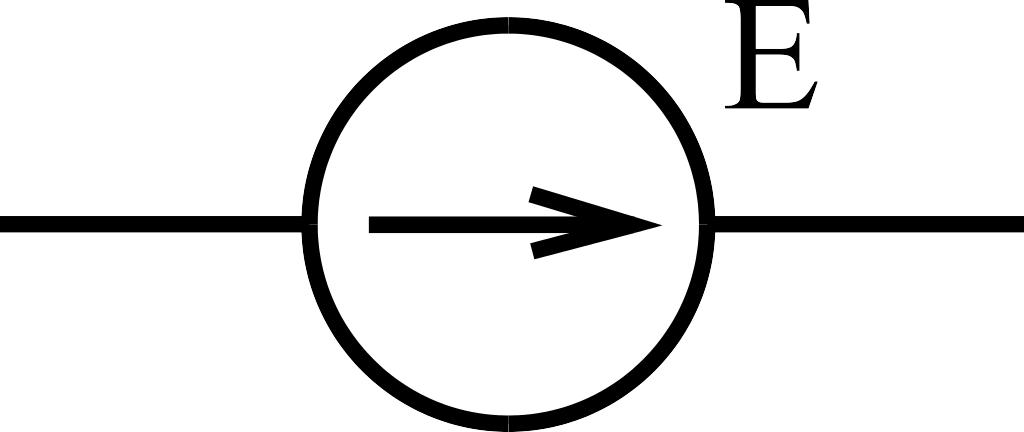

- идеальный источник ЭДС, условно положительное направление ЭДС принято от отрицательного полюса к положительному (и совпадает с положительным направлением тока) |
|

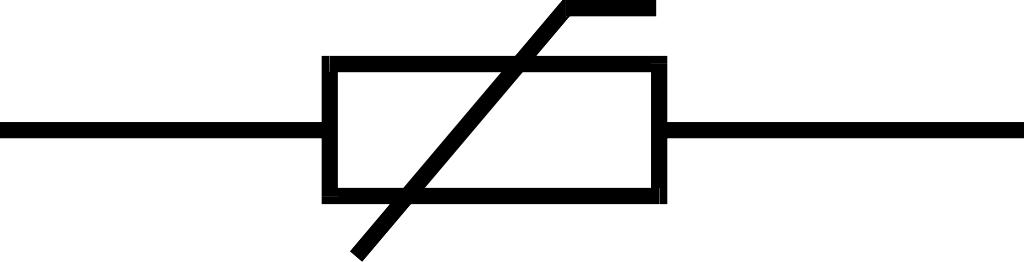

- нелинейный элемент, |
|

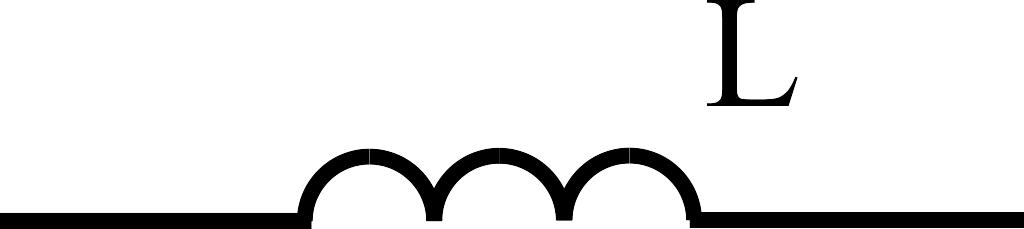

- индуктивный элемент, |
|

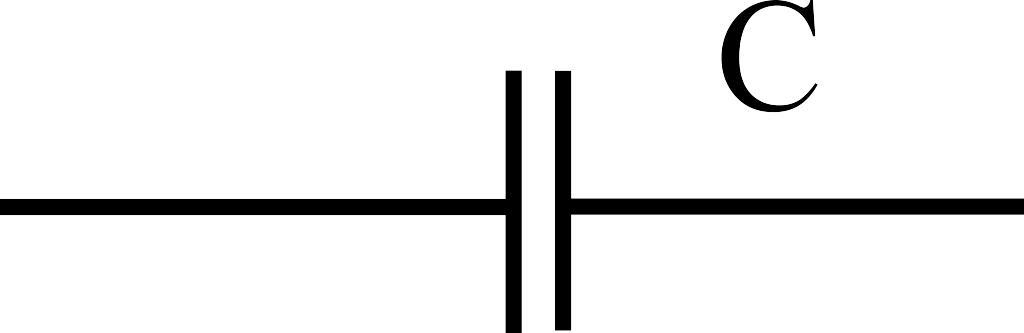

- емкостной элемент, |
|

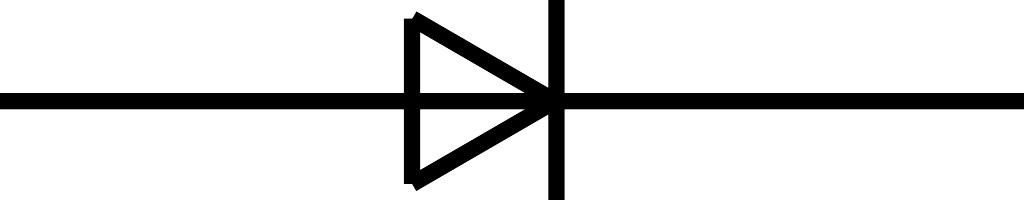

- полупроводниковый диод, |
|

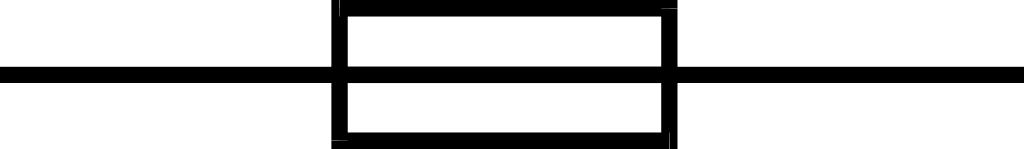

- плавкий предохранитель |
