Аналогия между электрическими и магнитными цепями
Электрические величины |
Обозначение (формула) |
|
Магнитные величины |
Обозначение (формула) |
Ток |
I |
|
Поток |
|
ЭДС |
E |
|
МДС |
F |
Сопротивление |
|
|
Сопротивление |
|
Напряжение |
|
|
Напряжение |
|
Проводник |
|
|
Ферромагнетик |
|
Изолятор |
|
|
Немагнитное вещество |
|
Удельная проводимость (гамма) |
|
|
Магнитная проницаемость (мю) |
|
ЛЕКЦИЯ № 8
Тема № 8-9 электромагнитные устройства. Трансформаторы
Учебные вопросы:
8.1 Устройство, принцип действия и характеристики электромагнитных реле.
8.2 Построение схем управления на электромагнитных реле.
9.1 Назначение, классификация, области применения трансформаторов. Устройство и принцип действия однофазного трансформатора.
9.2 Уравнение электрического и магнитного состояния, схема замещения.
Литература:
Касаткин А.С. Основы электротехники: учебное пособие, 2-е изд. перераб. и доп. – М.: Высшая школа, 1982.
9.1 Назначение, классификация, области применения трансформаторов. Устройство и принцип действия однофазного трансформатора
Трансформатором называется статический электромагнитный аппарат, предназначенный для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения той же частоты.
Назначение трансформатора отражено в его определении.
Трансформаторы находят очень широкое применение в электрических сетях, являясь неотъемлемой частью энергосистемы. Передача электрической энергии по линиям электропередач осуществляется при высоких напряжениях - до 500 кВ и выше (до 1150 кВ), т.к. при этом для передачи той же мощности требуется меньший ток, а это ведет к снижению потерь в проводах. Поэтому на подстанциях с помощью трансформаторов на передающей стороне повышают напряжение, а на приемной снижают. Такие трансформаторы называются силовыми. Кроме того существуют измерительные трансформаторы, сварочные и др. В электронных устройствах трансформаторы часто используют для гальванического разделения цепей.
Трансформаторы также относятся к электрическим машинам, хотя в прямом смысле они не относятся (не имеют движущихся частей). Однако основные соотношения между величинами, характеризующими рабочий процесс трансформатора, применимы и к электрическим машинам.

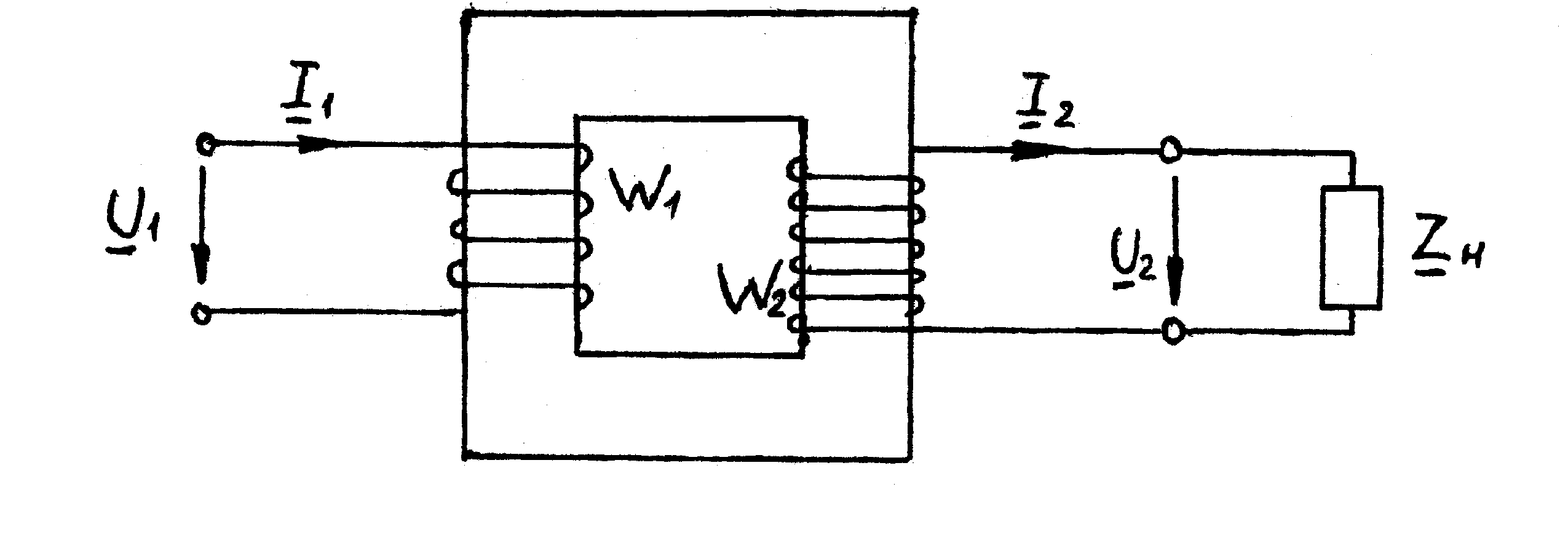

Рассмотрим устройство трансформатора (рис. 1):
Рис. 1. Трансформатор
На замкнутом магнитопроводе, выполненном из магнитомягкой листовой стали, расположены две (или более) катушки (обмотки). К одной из обмоток подводится электрическая энергия от источника переменного тока. Эта обмотка называется первичной. От другой, вторичной обмотки с числом витков W2 энергия отводится к приёмнику. Все величины, относящиеся к этим обмоткам (токи, напряжения, мощности и т.п.) называются соответственно первичными или вторичными.
Под действием переменного напряжения U1, подведенного к первичной обмотке, в ней возникает ток I1, а в сердечнике возбуждается соответственно изменяющийся магнитный поток Ф. Этот поток пересекает витки обеих обмоток трансформатора и индуктирует в них ЭДС:
;
В каждый момент времени отношение этих ЭДС пропорционально отношению количества витков обмоток:
Если цепь вторичной обмотки замкнута, то под действием ЭДС Е2 возникает ток I2.
При синусоидальном изменении напряжения питания U1 с частотой f поток в магнитопроводе Ф оказывается практически синусоидальным. Действующие значения ЭДС в обмотках можем найти по формуле:
E1 = 4,44 W1 f Фm;
E2 = 4,44 W2 f Фm.
Отношение этих ЭДС
принято называть коэффициентом трансформации. Приближ`нно можно принять, что ЭДС обмоток равны напряжениям на их зажимах, т.е.
Полученное равенство характеризует основное назначение трансформатора – преобразование одного напряжения в другое, большее или меньшее.
Цепи высшего и низшего напряжения электрически изолированы друг от друга и связаны лишь магнитным потоком, замыкающимся в сердечнике трансформатора. Преобразование электрической энергии в трансформаторе сопровождается весьма малыми потерями энергии: величина КПД при номинальной нагрузке изменяется в пределах 0,96-0,996 в зависимости от мощности трансформатора. Этим объясняется исключительно большое распространение трансформаторов в современной технике.
Однофазный трансформатор с ферромагнитным сердечником был предложен выдающимся русским изобретателем П.Н.Яблочковым в 1876 г.
