7.5 Расчет подколонника

Расчет на внецентренное сжатие выполняют для коробчатых сечений на уровне дна стакана и в месте примыкания его к плитной части фундамента. Рассматриваемое сечение 4-4 приводим к эквивалентному тавровому 1800х1500 мм. Толщина защитного слоя 60мм, b=b₂-b_c=1500-400=1100мм, h_f=(l₂-l₁)/2=(1800- 1200)/2=300мм, d=h-0,5-c=1800-0,5·16-60=1732мм.

Расчетные усилия в сечении Vl-Vl c учетом веса подколонника и части колонны в нем:

начальный эксцентриситет продольной силы

Расчетный эксцентриситет

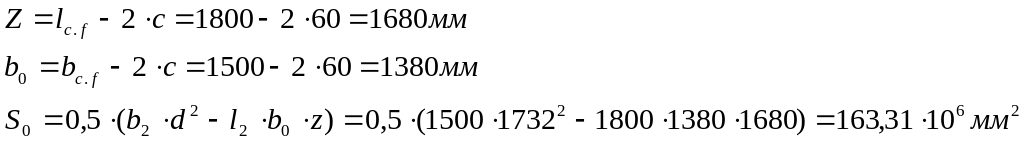

Определяем положение нулевой линии сечении при внецентренном сжатии, т.к.

то нейтральная линия проходит в полке и сечение рассматриваем как прямоугольное.

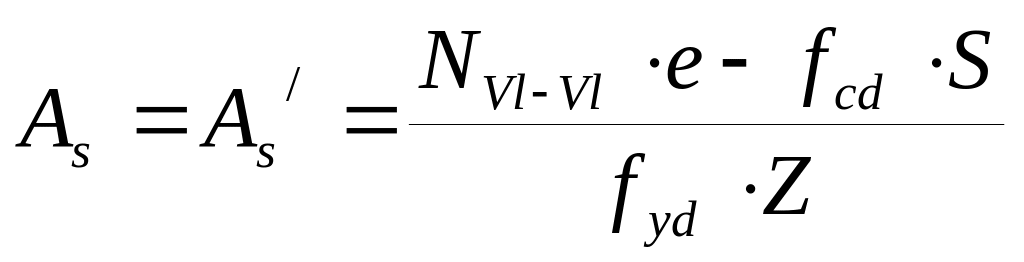

Площадь сечения продольной арматуры

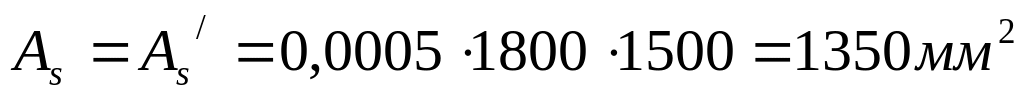

Продольная арматура по расчету не требуется, назначаем сечение арматуры по минимальному проценту армирования 0,05%.

Принимаем с каждой стороны подколонника 716 S400 с A_s=1407 мм².

У длинных сторон подколонника продольное армирование 412 S400. Поперечную арматуру принимаем конструктивно.
