7. Расчет фундамента под колонну
Рассчитываем отдельно стоящий сборный фундамент стаканного типа под сборную двухветвевую колонну среднего ряда размерами сечения в подкрановой части 1200х400 мм.
Характеристики грунта по заданию Rо=300 кПа.
Материал фундамента бетон класса C20/25 fcd=13,33МПа. Для рабочих стержней арматура S400, fyd=365МПа, для подъёмных петель S240, fyd=210МПа.
Нагрузки на фундамент.
В соответствии с приведенным расчетом, расчетные усилия от колонны действующие на уровне обреза фундамента; М=186,38 кНм, N=2588,59 кН, V=16,26 кН.

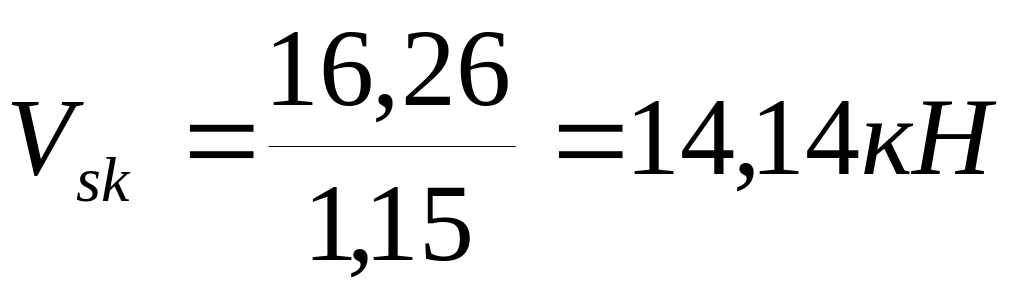

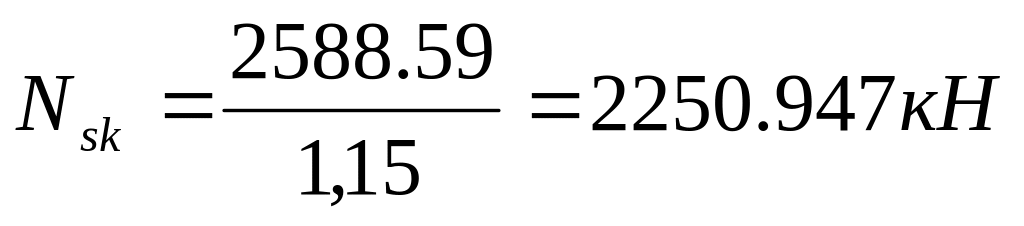

Нормативные усилия с учетом усредненного коэффициента надежности по нагрузке 1,15.
7.1 Определение глубины заложения и высоты фундамента
Глубина заложения фундамента принимается исходя из конструктивных особенностей проектируемого здания и в зависимости от грунтовых условий. Кроме того, высоту фундамента назначают по условиям заделки колонны и анкеровке выпусков арматуры.

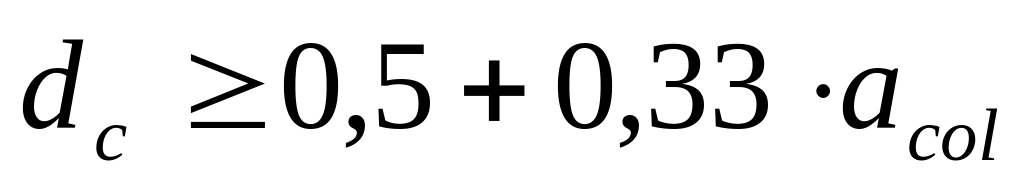

Глубина заделки двухветвевой колонны:
Глубина заделки из условия достаточной анкеровки арматуры
где d – диаметр арматуры колонны d=20мм
Тогда требуемая высота фундамента
где d=50 мм – зазор между колонной и дном стакана.
Принимаем высоту фундамента кратно 300 мм, h=1200 мм.
Глубина заложения фундамента
d=h+0,15=1,2+0,15=1,35м;
Принимаем одноступенчатый фундамент с высотой ступени 300 мм.
7.2 Определение размеров подошвы фундамента

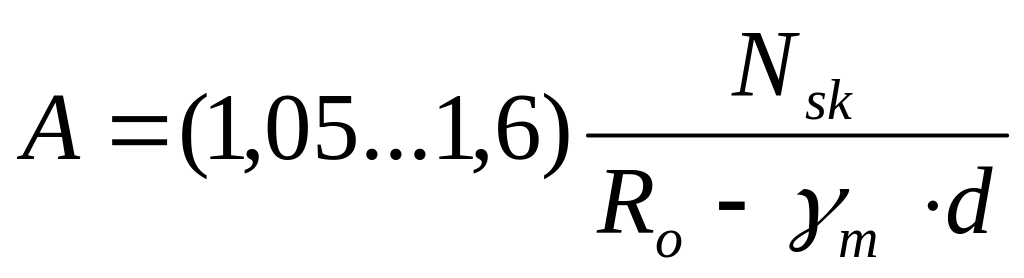

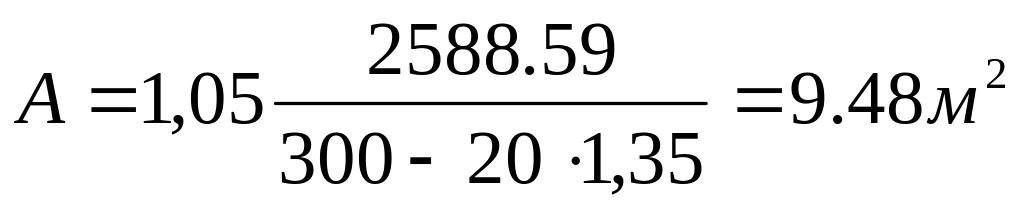

Определим площадь фундамента по формуле
назначаем отношение сторон фундамента 0,85, тогда:
.
Принимаем
Принимаем

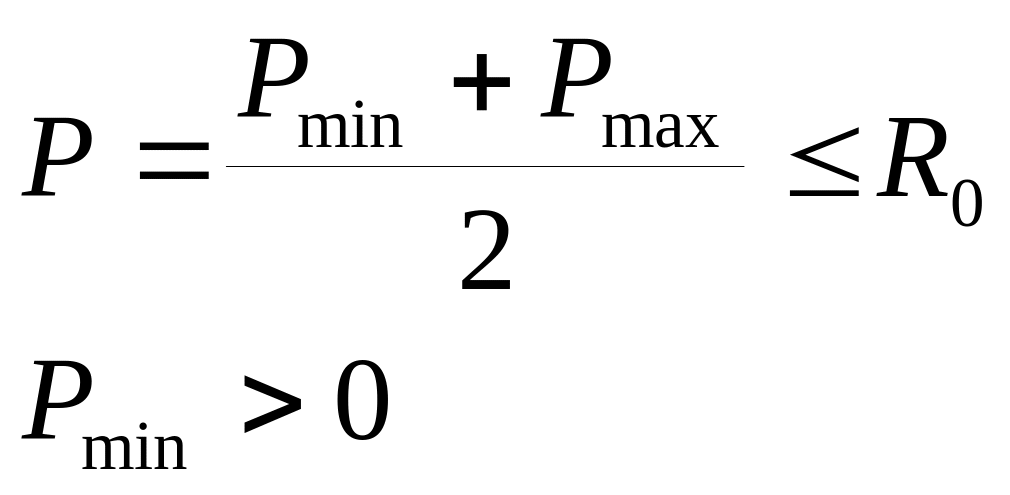

Для исключения возникновения в грунте пластических деформаций
также должны соблюдаться следующие условия

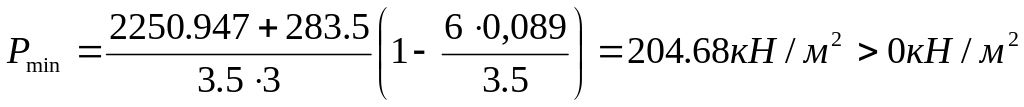

Краевые давления определяем по формуле:
где
Nnf
– нормативная нагрузка от веса фундамента
и грунта на его уступах
Mnf
– нормативный изгибающий момент в
уровне подошвы фундамента
еo – эксцентриситет продольной силы
т.к.
,
то имеем трапециедальную эпюру давления
грунта.
Условия выполняются, следовательно, принятые размеры фундамента достаточны.
7.3 Расчет фундамента по прочности
Расчет на продавливание

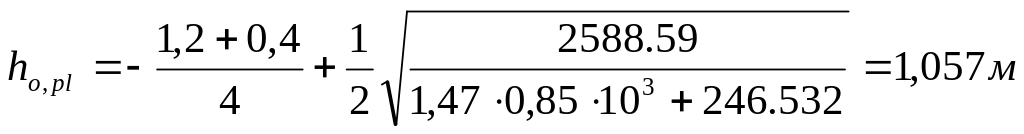

Определяем рабочую высоту плитной части фундамента
где N-расчётное продольное усилие.
Р
- отпор грунта
Минимальная высота плитной части фундамента из условия прочности на продавливание
где с - толщина защитного слоя
,
что меньше принятых 600мм, то принятую
высоту фундамента не изменяем.
7.4 Определение сечений арматуры фундамента

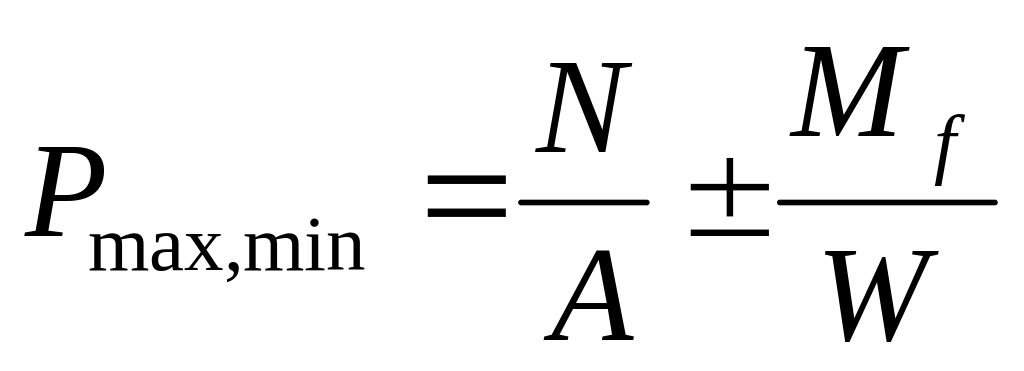

Расчетное давление грунта по подошве фундамента
где
Mf
– изгибающий
момент от расчетных нагрузок на уровне
подошвы фундамента

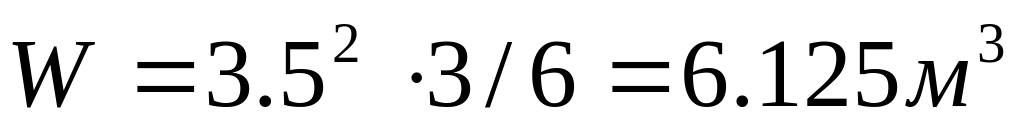

W – момент сопротивления подошвы фундамента

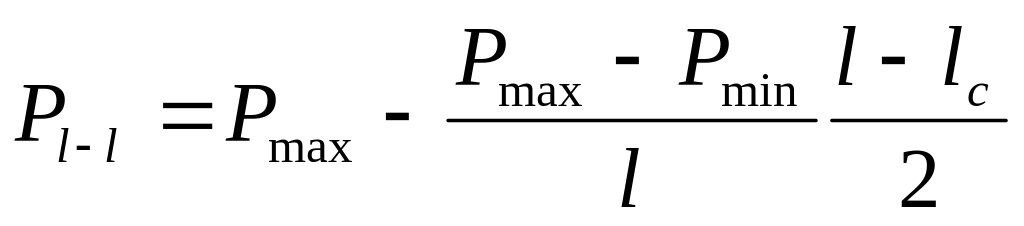

Расчетные изгибающие моменты определяем как для консольной балки, нагруженной давлением грунта.
где
-расчетное
давление грунта
Для сечения 1-1

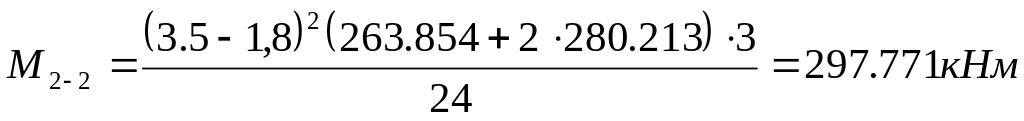

Для сечения 2-2
Для сечения 3-3
Требуемое сечение арматуры
Для сечения 1-1
Для сечения 2-2

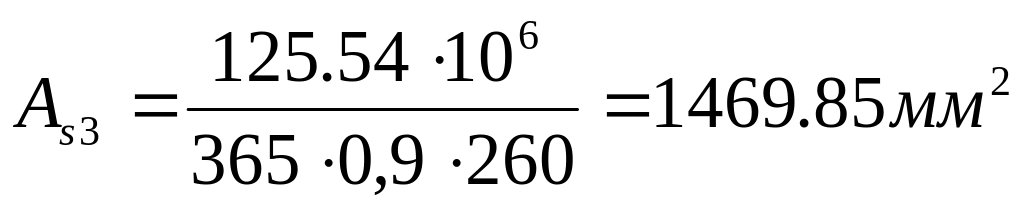

Для сечения 3-3
Принимаем арматуру параллельно стороне l 1410 S400, Аs=10,99 см2
Процент армирования
М=1099·100/(1500·1160)=0,063% > Mmin= 0,05%
Арматура, устанавливаемая параллельно меньшей стороне фундамента
Принимаем арматуру в направлении меньшей стороны фундамента 1610мм S400, Аs=12,56 см2
Процент армирования
М=1256·100/(1800·1160)=0,06% > Mmin= 0,05%
