Тема 24. Эсн и эо подстанции шлифовального цеха. Краткая характеристика производства и потребителей ээ подстанции.

Шлифовальный цех (ШЦ) предназначен для высококачественной обработки поверхностей изделий механическим и химическим способом. Он является составной частью крупного химического комбината.

В шлифовальном цехе размещены: станочное отделение, вспомогательные и бытовые помещения. Станочное отделение относится к пыльному помещению, тат как при механической шлифовке постоянно и в больших количествах выделяется пыль, которая удаляется системой вентиляции.

Склад химикатов относится к взрывоопасным помещениям, так как там хранятся кислоты и щелочи.

Транспортные операции осуществляются с помощью мостовых кранов, грузовых лифтов и наземных электротележек.

Электроснабжение цех получает от собственной комплектной трансформаторной подстанции (КТП), подключенной к подстанции глубокого ввода (ПГВ) комбината и расположенной за пределами здания на расстоянии 10 м.

По категории надежности ЭСН – это потребитель 3 категории, а вентиляция и ОУ – 2 категории.

Прокладка линий ЭСН должна быть защищена от агрессивной среды и механических повреждений. Количество рабочих смен – 1.

Грунт в районе здания – песок с температурой +5 С. Каркас здания сооружен из блоков-секций длиной 8 м каждый.

Размеры цеха A*B*H =96*56*10 м.

Помещения малого размера имеют высоту 3,6 м.

Перечень ЭО шлифовального цеха дан в таблице 3.24.

Мощность электропотребления (Рэп) указана для одного электроприемника.

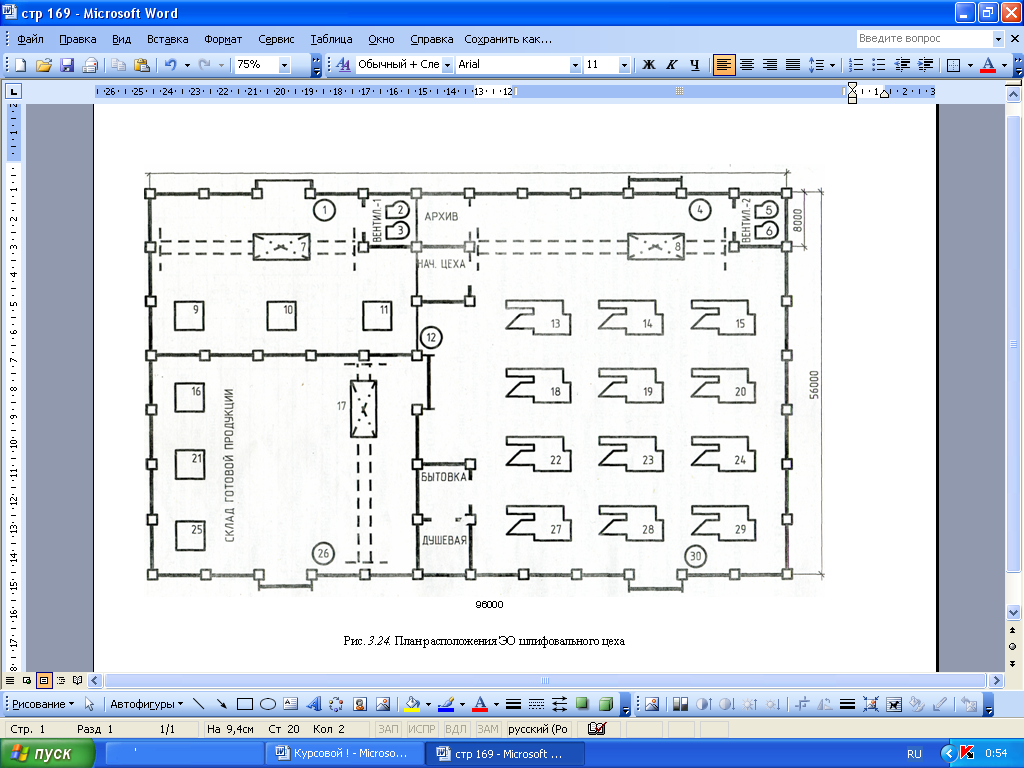

Расположение основного ЭО показано на плане (рис. 3.24).

Таблица 3.24 перечень ЭО подстанции шлифовального цеха.

№ на плане	Наименование ЭО подстанции	Вариант			Примечание
		1	2	3
		Рэп, кВт
1	2	3	4	5	6
1,412,26,30	Электроприводы ворот подъемных	4	5	4,5	ПВ=25%
2,3,5,6	Вентиляторы	10	12,5	15
7,8,17	Краны мостовые	72	55	48	ПВ=60%
9…11,16,21,25	Лифты грузовые	7,5	5,2	6,4	ПВ=40%
13…15,18…20,22…24,27,29	Шлифовальные станки	15	18	16,5

Тема 25. Эсн и эо подстанции комплекса овощных закусочных консервов. Краткая характеристика производства и потребления ээ подстанции.

Комплекс овощных закусочных консервов (КОЗК) предназначен для производства консервов «Перец, фаршированный овощами» в жестяных банках из исходного сырья.

Технологический процесс осуществляется на трех автоматизированных поточных линиях А9-КЛБ последовательно и заканчивается фасованной продукцией.

Данный комплекс является составной частью крупного современного предприятия по переработке плодов и овощей.

КОЗК имеет технологический участок, в котором установлены поточные линии, а также вспомогательные бытовые помещения. Основные операции автоматизированы, вспомогательные транспортные операции выполняются с помощью трех кран-балок с электроталями, подъемников и наземных электротележек.

Электроснабжение (ЭСН) осуществляется от собственной комплектной трансформаторной подстанции (КТП) 10/0,4 кВ, которая подключена к приемному пункту предприятия. Все электроприемники по бесперебойности ЭСН – 2 категории.

Грунт в районе здания – глина с температурой +12 С. Каркас здания сооружен из блоков-секций, длиной 6 м каждый. Размеры здания A*B*H=48*30*7,2 м.

Помещения, кроме технологического участка и ТП, двухэтажные высотой 3,2 м.

Перечень ЭО участка токарного цеха дан в таблице 3.25.

Мощность электропотребления (Рэп) указана для одного электроприемника.

Расположение основного ЭО показано на плане (рис. 3.25).

Таблица 3.25 перечень ЭО подстанции комплекса овощных закусочных консервов.

№ на плане	Наименование ЭО подстанции	Вариант			Примечание
		1	2	3
		Рэп, кВт
1	2	3	4	5	6
1	Контейнероопрокидыватель
2	Моечная машина плодов	2*4,5	2*3	2*5,05
3	Роликовый конвейер	0,6	1,1	1,8
4	Сепаратор	1,1	0,8	1,3
5	Автомат для очистки перца	3,7	3	4,2
6	Конвейер 1	1,1	0,75	1,5
7	Весы электрические	0,5	0,5	0,5
8	Машины для резки перца	0,75	0,6	1,5
9	Моечная машина встряхивающая	1,1	0,9	2
10	Бланширователь ковшовый	1,1	0,55	1,1
11,18	Автомат дозировочно-наполнительный	5,5	3	4
12	Стол механизированный	1,5	1,2	2,2
13	Транспортер элеваторный	0,6	0,6	0,6
14	Фаршенаполнитель	1,1	0,9	1,2
15	Конвейер 2	0,25	0,4	0,8
16,17,20	Конвейер пластинчатый	0,87	1,1	1,5
19	Закаточная машина	3	2,2	4
21	Машина моечная банок жестяных	3,3	3,3	9,55
22	Устройство загрузки в автоклав	1,5	1,2	1,7
23	Насос подогревателя	5,5	4	7,5
24	Реактор подогревателя	1,5	1,5	3
25	Фаршемешалка	3	2,5	4,2
26	Насосная установка фарша	1,37	1,1	1,65
27,28,29	Кран-балка с электроталью	7,5	6	9,5	ПВ=40%
30	Зарядный агрегат статический	3,5	2,7	6,2	1 – фазный
31,32	Компрессоры	3,7	4,2	5,1
33,34	Насосы водяные	3,5	2,8	4
35	Калорифер для обогрева	5,5	7,1	8,2	1 – фазный
36,37	вентиляторы	4,2	4,5	5
