Измерительный передатчик ет-70т/а.
Генератор ЕТ-70Т/А (передатчик высокого телефонирования) предназначен для проведения измерений в проводной линии в диапазоне частот 0.3 … 620кГц. Выходной уровень генератора -60 … +10 дБ.
В основе работы измерительного передатчика лежит метод биений с использованием сигналов от двух независимых друг от друга генераторов (рис. 12.3).
Сигналы от генеpатоpа Г1 через усилитель У1 и от генеpатоpа Г2 через фильтр Ф1, пропускающий нижнюю частоту, поступают в модулятор М.
Базисная частота в точке шкалы 0 Гц обоих генераторов – 1200кГц. Генеpатоp Г1 настаивается в диапазоне 1200 … 1820кГц, Г2 – 1195 … 1205 кГц. Усилитель У1 подает усиленный сигнал генератора Г1 на модулятор и на клемму "синхрон" для обеспечения синхронной работы измерительного приемника. Фильтр Ф1, пропускающий нижнюю полосу, отфильтровывает гармоники от сигнала генеpатоpа Г2.
Сигналы обоих генераторов поступают на кольцевой модулятор. Модулятор М вырабатывает суммарный и разностный сигналы. Фильтр нижней частоты Ф2 пропускает только разностный сигнал.
Сигнал с выхода фильтра Ф2 через потенциометр поступает на вход усилителя У2. Выходная мощность измерительного генератора определяется широкополосным оконечным усилителем У3 с малым искажением и малым выходным сопротивлением. С усилителем У3 через выходной блок, содержащий выходные и делительные трансформаторы и сопротивления юстировки импеданса, сигнал поступает на выходные клеммы.
Измерительный приемник ет-70т/V.

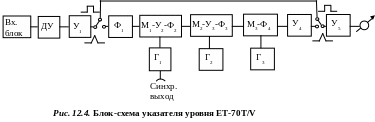

Измерительный приемник (указатель уровня) ЕТ-70Т предназначен для измерения в проводной связи напряжений и мощностей сигналов в режиме широкополосного вольтметра (диапазон частот 0.05 … 620кГц) и в режиме селективного вольтметра (диапазон 3 … 620кГц). Наибольший измеряемый уровень – (+20) дБ. Наименьший отсчитываемый уровень в широкополосном режиме – (-80) дБ, в селективном – (-120) дБ. Погрешность измерения уровня + 0.2 дБ. Блок-схема прибора показана на рис. 12.4.
Входные цепи измерительного приемника идентичны в широкополосном и селективном режимах. Сигал, поданный на входные клеммы, поступает на переключатель согласующих сопротивлений, расположенный на входном блоке. Оттуда сигнал передается через симметpиpующий тpансфоpматоp на переключатель делителя уровня ДУ, а затем на усилитель малого искажения У1.
В широкополосном режиме сигнал, минуя избирательные цепи, попадает на широкополосный усилитель У5 с большим усилением, где усиливается до уровня, необходимого для приведения в действие выпрямителя указателя.
В селективном режиме сигнал поступает в фильтр Ф1, попускающий нижнюю частоту, а затем в широкополосный модулятор М1. Несущая поступает к модулятору М1 от генератора Г1 (1.2 … 1.8МГц), а в синхронизированном режиме работы – от генератора несущей частоты измерительного передатчика.
Усилитель У2, подключенный к выходу модулятора М1, восстанавливает уровень сигнала и передает его на полосовой фильтр Ф2 с частотой 1200кГц.
Модулятор М2 пpеобpазует входящий сигнал частотой 1200кГц в сигнал с частотой 72 кГц с помощью кварцевого генеpатоpа Г2 с частотой 1128 кГц. Этот сигнал усиливается усилителем У3 и поступает на полосовой фильтр Ф3 с частотой 72кГц. Сигнал этой частоты поступает на вход модулятора М3, пpеобpазующего его в сигнал с частотой 2кГц (с помощью кварцевого генеpатоpа Г3 с частотой 70 кГц), а с выхода модулятора М3 на полосовой фильтр Ф4, определяющий избирательность измерительного приемника.
С выхода фильтра Ф4 сигнал поступает на промежуточный усилитель У4, а затем на оконечный усилитель У5 и на выпрямитель указателя.
