11.7. Требования к содержанию и оформлению отчета

Отчет оформляется в соответствии и требованиями СТО ИрГТУ.005-2009 и СТО ИрГТУ 027-2009.

Отчет должен содержать:

1. Титульный лист.

2. Цель работы.

3. Схему рефлектометра.

4. Результаты измерений и расчетов.

5. Расчет погрешностей косвенных измерений.

6. Выводы.

11.8. Контрольные вопросы и задания

1. Дайте понятие волнового сопротивления линии передачи.

2. Каковы режимы распространения в линии передачи?

3. Что называется фазовой скоростью?

4. Что такое коэффициент отражения? От чего он зависит? Каковы значения коэффициента отражения в режимах согласования, короткого замыкания, холостого хода?

5. Каковы назначение, устройство и принцип действия импульсного рефлектометра?

6. Назовите виды неоднородностей в линиях передачи.

Лабораторная работа 12 Измерение коэффициента затухания линии с помощью установки ет - 70т

Цель работы: измерение коэффициента затухания линии с помощью установки ЕТ-70Т.

Приборы и оборудование: измерительный передатчик ЕТ-70Т/А, указатель уровня ЕТ-70Т/V, измеряемые кабельные линии.

12.1. Основные понятия

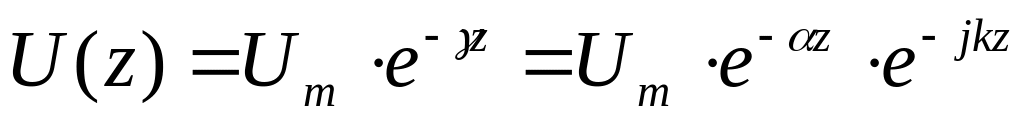

В линии передач с потерями комплексная амплитуда напряжения прямой волны определяется выражением

,

где =jk – комплексный коэффициент распространения,  – коэффициент ослабления, k – волновое число.

Амплитуда гармонических колебаний в линии с потерями экспоненциально уменьшается по мере распространения волны (рис. 12.1):

,

при этом коэффициент ослабления определяется как

,

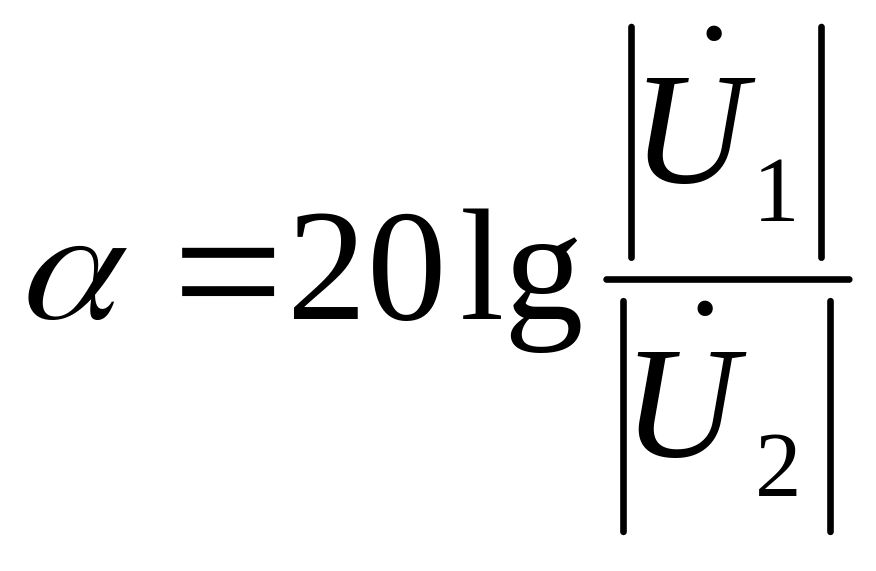

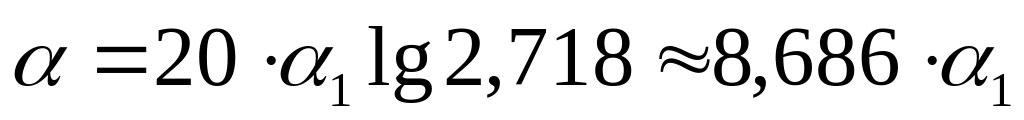

где U₁ и U₂ – амплитуды колебаний в точках 1 и 2, расстояние между которыми один метр. В радиотехнике чаще используют логарифмические единицы с десятичным основанием – децибелы (дБ). При этом погонное затухание определяется формулой

, дБм;

.

Ослаблением называется уменьшение электрической мощности между двумя сечениями линии передачи, вызываемое ее поглощением (рассеиванием) и отражением.

Отражение возникает при наличии между генератором и нагрузкой любых пассивных четырехполюсников (аттенюаторов, ферритовых вентилей, вращающихся сочленений, соединительных разъемов и фланцев, различных переходных и согласующих устройств). Значение ослабления можно рассчитать только в ограниченном числе случаев, поэтому его определяют экспериментально т. е. измеряют.

В общем случае ослабление А определяется

.

Коэффициентом передачи называется величина

,

т. е. К = - А.

В радиотехнике измеряют преимущественно два вида ослабления: вносимое (при отсутствии согласования в тракте передачи) и собственное (при наличии согласования)

Вносимое ослабление определяют по формуле

(12.1)

где: Р₂ – полная мощность, поглощаемая нагрузкой при включении ее на выход четырехполюсника, Р₁ – полная мощность, поглощаемая той же нагрузкой при включении ее непосредственно к выходу генератора.

Значение вносимого ослабления зависит от параметров четырехполюсника и полных сопротивлений генератора и нагрузки. Если четырехполюсник без потерь, т. е. состоит только из реактивных элементов, вносимое ослабление возникает за счет несогласованности цепи и является ослаблением отражения, если четырехполюсник содержит и резистивные и поглощающие элементы, то вносимое ослабление состоит из двух составляющих: ослабления поглощения А_п и ослабления отражения А_о. При полном согласовании цепи вносимое ослабление является только ослаблением поглощения ( так как А_о = 0 ).

Собственное ослабление определяется так же, как и вносимое (12.1), но Р₁ и Р₂ представляют собой полные мощности на входе и на выходе четырехполюсника, нагруженного с обеих сторон согласованными сопротивлениями.
