Жергiлiктi компьютер желiсiндегi пэем жұмысы үшiн программалық қамтамасыз етудi күйге келтiру.
(тапсырма атауы)
2.1 Жұмыстың мақсаты – ПЭЕМ үшiн жергiлiктi компьютер желiсiнiң құрамындағы жұмыс жасауды қамтамасыз етудегі іс-тәжірібиелік және дағдылардың программалық қамтамасыз етуiн (ПҚ) күйге келтiруiндегi бiлiм алу.
2.2 Теориялық негiздер. IBM PC басым көпшiлiгi - үйлесiмдi TCP/IP хаттамаларының қолдана отырып ЭЕМ жергiлiктi желіде жұмыс iстейдi [1,5]. Осы жұмыста мұндай желiлердiң кескiндеумен және жұмыс жасауды тексеріп қоюға қатысты сұрақтары қаралады. Қосымша орыс тiлдегі қорларды кеңес беруге болады http://ixbt.com/comm/lan_faq.html, http://www.vgts.ru/doc/tcpip.html, http://www.citforum.ru/nets/ip/contents.shtml және шет тілінде http://www.3com.com/nsc/501302.html.
ПЭЕМ бiрiктiруiнде тек қана абсолюттi кез келген мүмкiн IP мекенжайлар (InterNet шығусыз) ұйымның iшiнде қолдануға болады. RFC 1597 (Address Allocation for Private Internets, March 1994) бөлiндiлер (private) және шығуы бар желiлердiң ішкі корпоративті желі үшiн InterNet кіруінде IP мекенжайларынан келесi диапазондар мекенжайын пайдалану ұсынылады (көпшiлiктiң роутерысы InterNet провайдерлердiң осы мекенжайларға бағыттамайды, мекенжай қауiпсiздiгін толықтырады):
10.0.0.0 ÷ 10.255.255.255; А классында 1 желі бар
172.16.0.0 ÷ 172.31.255.255; В классында 16 желі бар
192.168.0.0 ÷ 192.168.255.255; С классында 256 желі бар
Сонымен қатар мекенжайлар 192.168.x.0 және 192.168.x.255 (сол сияқты 192.168.0.0 және 192.160.0.255, 192.168.1.0 және 192.168.1.255 және т.с.с.) қабылданбайды.
Мысалы, желіде екі компьютер қолданылады. Әр біреуіне (дәлірек, әр біреуінің желілік картасына) жеке IP мекенжай тағайындау керек. Бірінші ПЭЕМ үшін 192.168.0.1 ІР мекенжай тағайындалға және қосымша маска (subnet mask) 255.255.255.0, екінші 192.168.0.2 ІР мекенжай және аналогты желілік маска. Үшінші ПЭЕМ қосу кезде ІР мекенжайын 192.168.0.3 және дал осы сияқты желілік маска орынды анықтау керек. Қалғандары үшін осыған сайкес 192.168.0.4 (255.255.255.0) төртіншісі үшін, 192.168.0.5 (255.255.255.0) – бесіншісі үшін және ары қарай осы сияқты жалғасады.
Төменде орыс тіліне қабылданған Windows’XP ОЖ түрі нақтыланған клиенттік желідегі ПҚ күйге келтіруі және әлі орнатылмаған кездегі ПҚ сәйкес сипатталады.
Бірінші қадамда ПЭЕМ-дегі желілік карталардың түрін анықтау болып табылады, сонымен қатар заманауи карталарда Plug-end-Play технологиясы қосылған және автоматты түрде (пайдаланушының қатысуынсыз) шығыс-кіріс (In/Out port) мекенжайларды және үзіліс нөмерлерді (IRQ) қосады. Бұл қадамда орнататын жүйенiң Windows дистрибутивінің немесе басқа желiлiк адаптердің (егер сәйкес драйвер Windows диск-дистрибутивінде жоқ болса) бейiмдеуiштi драйверлерiнің лазерлі дисктің қайта орнату сұранысы шындалған.

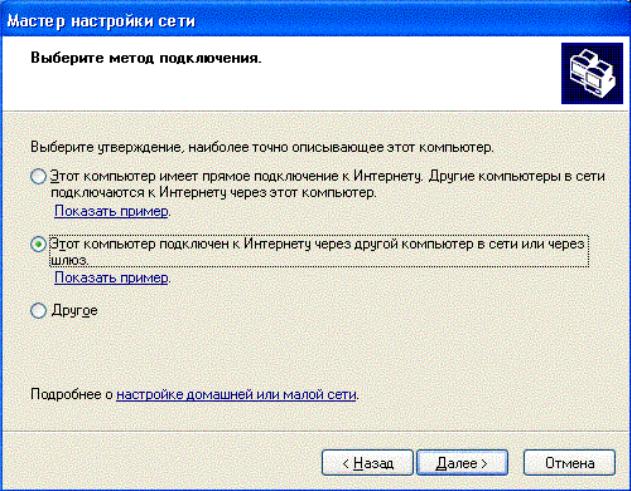

Осыған
сәйкес желінің қалыпқа келтіруі
тізбектелген меню варианттарын таңдаудан
басталады ‘Пуск → Программы → Стандартные
→ Связь → Мастер настройки сети’ (оң
жақтағы сурет). Ашылған терезеде желіні
қалыпқа келтіруде желіні қолдану әдісі
таңдалады (мысалы, InterNet’ке тура қосылу
немесе басқа компьютер арқылы қосылу
немесе шлюз арқылы қосылу – суретте
соңғы айтылға қалыпқа келтіру түрі
таңдалғаны көрсетілген). Келесі терезеге
көшу үшін арнайы батырма жұмыс істейді
'Далее'.

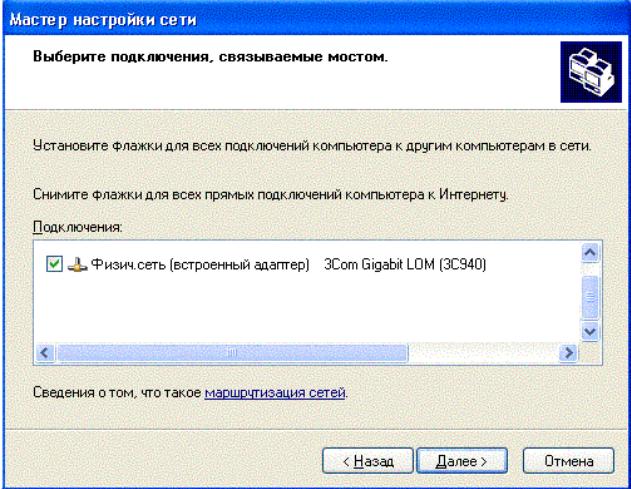

Сол
жақтағы суретте көрсетілген терезеде
ПЭЕМ желілік адаптер Com Gigabit 3C940 жүйелік
платада қондырылғандығы көрсетілген
(қысқаша айтқанда, желілік адаптерде
бірнеші болуы мүмкін). Алда мәтіндік
сипаттама
және компьютердің
атын
және сонымен қатар ЭЕМ жұмыс
тобының атын
енгізу керек (барлық компьютерлерде
дәл осы жұмыс тобының аты болу керек);
сонымен қатар кириллица символдарын
тәуекелді қолдану. Келесі қадамда
қалыпқа
келтіру желісінің дискін
(кризистiк ахуалдар кезінде тез қалпына
келтіру үшін) құруға болады немесе
қалыпқа келтіру мастерінің жұмысын
аяқтау; қалыпқа келтіру жұмыс істеу
үшін ПЭЕМ қайта қосу керек.
Келесіде
желілік хаттамаларды таңдау керек.
Хаттамаларды таңдау терезесіне көшу
үшін келесі тізбекті қолдануға болады
‘Пуск → Программы → Стандартные →
Связь → Сетевые подключения’, тышқанның
оң жақ батырмасын
символына басу және осы тізбекте
түскеннің 'Свойства' түрін таңдау.
Терезеде хаттамаларды таңдау үнсіз
орынатылады ‘Клиент для сетей Microsoft’,
‘Служба доступа
к файлам и принтерам сетей Microsoft’ және
‘Протокол Интернета (TCP/IP)’. TCP/IP
хаттамалардың стегi әдетте жұмысқа
жеткілікті, тек кейбір жағдайларда
IPX/SPX (Novell фирмасының өңдеуі NetWare желісі
стек хаттамасы үшін) және NetBEUI (жергілікті
желідегі транспорттық хаттама, Microsoft
Corp фирмасының NetBIOS желілік интерфейсімен
бірге жұмыс істеу үшін құрылған) таңдау
керек.

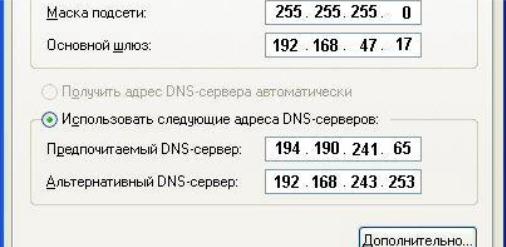

‘Свойства’
батырмасын басыныз, көрсетілген қатарда
TCP/IP хаттамасымен статистикалық ІР
мекенжайының TCP/IP стегін қалыпқа келтіру
мүмкіндігін береді (оң жақтағы сурет).
DNS-серверлері түрінде көрсетіге болады,
мысалы, 194.190.241.65 (http://ch.informica.ru ресурсы).
Егер ПЭЕМ бірнеше желілік картамен
жабдықталған болса, ІР мекенжайларының
қалыпқа келтіру процедурасын әрбір
тексеріс үшін қолдану керек.
‘Дополнительно’батырмасы арқылы DHCP (Dynamic Host Configuration Protocol) хаттамасының қалып күйіне және WINS (Windows Internet Naming Service), NetBIOS-аты бойынша ПЭЕМ ІР мекенжайын анықтауға және т.б. қол жетімді.

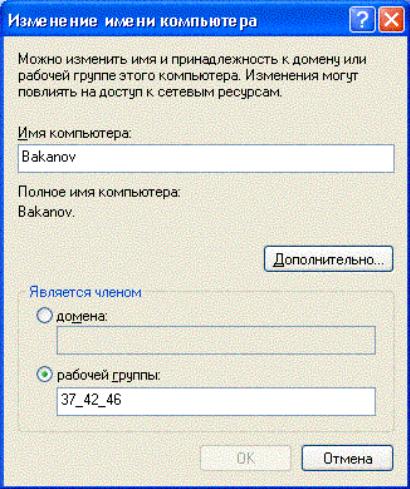

Керек кезде дәл сол компьютердің атын және қосылып тұрған жұмыс тобын (сол жақтағы терезе) өзгертуге болады. Сомен қатар компьютерді доменге қосу мүмкіндігі (қорғаудың ұқсас деңгейi және артықшылыққа ие болатын ЭЕМ сәйкес).
Желілік қалып күйді толық жұмыс істеткізу үші ЭЕМ қайта қосу керек.
Броузерді
InterNet желісінде қолдау кезінде ІР
мекенжайды қалпына келтіру керек.

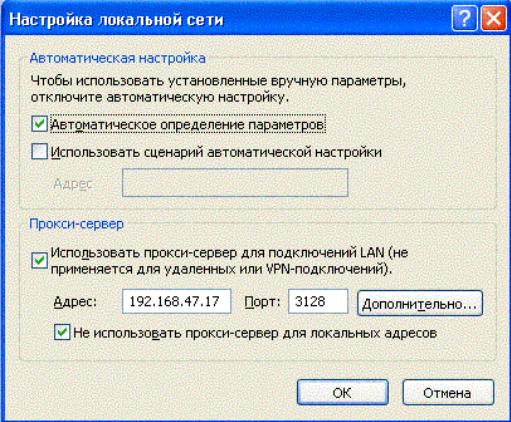

Microsoft Internet Explorer броузері үшін ‘Настройка
локальной сети’ ерезесінде қалыпқа
келтіруі орындалады (варианттардың
таңдауы арқылы броузердi бас мәзiр
терезесiне рұқсат ‘Сервис → Свойства
обозревателя → Подключения → Настройка
локальной сети’). Прокси-серверді
қолданған кезде жергілікті желіде және
статистикалық ІР мекенжайды тағайындалғанын
көрсету керек және порттын нөмерін
(192.168.47.17 және 3128 оң жақ төмендегі суретке
сәйкес), проксиді қолданбаған кезде
машинаға тек ІР ғана орнатылады (бұл
кезде 80 стандартты порт болып табылады).
Көп жағдайларда
‘Не использовать прокси для локальных
адресов’
белгі қоя пайдалы болады.
ЭЕМ
желілік

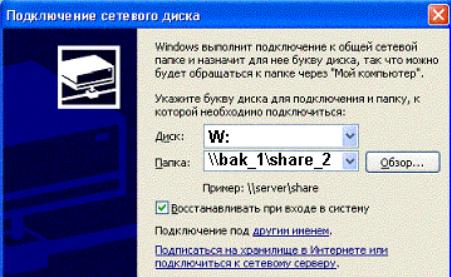

ресурсы өшірілген компьютерге қосу
үшін жұмыс үстеліндегі 'Сетевое окружение'
сілтемесіне тышқанның оң жақ батырмасымен
басу керек. Ашылған мәзірден 'Подключить
сетевой диск...' таңдап, 'Подключить
сетевой диска’ терезесінде қажетінше
қалып күйге келтіру керек (сол жақ
төмендегі сурет). Ресурстың сипатын
бегілі үлгісіне сәйкес екенін
\\компьютер_аты\ресурс_аты
байқауға болады, сонымен қоса компьютердiң
торлық атының алдында екi есе шығын керi
слэштi қолдануға болады (тiзiмнен нақты
қорына рұқсат аттың енгiзуi және пароль
талап ете алады). Ресурсқа рұқсатты
қалып күйге келтірген соң 'Мой компьютер'
тізіменін көруге болады (сол жақтағы
суретке сәйкес bak_1 компьтеріне W: дискісіне
share_2 каталогіне сілтеме жасалған).
Диагностикалауда
және желілік қалып күйін стандартты
утилитімен командалық
жолдағы
интерфейсті қолдану арқылы қосуы ыңғайлы
(утилиталардың төменде келтiрiлген
аттары Windowsт ОЖ қолдануда қоры NT
технологиясында орналастырылған),
[3,5]. Көрсетілген утилител желілік ПҚ
DNS-серверлерінің мекенжайын ІР мекенжайын
доменнің атын рұқсатымен (қайта құрылу)
қалыпқа келтіру кезінде қолдануға
болады.
Ping утилителі
Ping утилителі ІСМР пакеті 8 типі (жаңғырық сұранысы) арқылы жолмен желілік қосылуын тестілейді, қабылдауыш оған ІСМР пакеті 0 типімен (жаңғырық-жауап) жауап алады. Осы утилитель арқылы берілген тізбек жолын тексеруге болады және осының уақытша жолының сипаттамасын анықтауға болады. Ping утилителінде ІР мекенжайын немесе DNS атын көрсетсе жеткілікті, алайда, оның жұмысын жеңіл орындауға мүмкіндік беретін параметрлар қатары бар. Ping утилителі сұраныс/жауап нәтижелерін бөлек жолда шығарады, ал жұмыс аяқталудың алдында статистиканы шығарады: ең төменгі, ең жоғарыдағы және орташа уақытта тасымалданған пакеттер, саны және жоғалған пакеттер бөліктері. Шын мәнісінде ping желілік қосылуда тестілеу кезінде 'рабочей лошадкой' болып табылады.
Утилительді қолданудағы ортақ қалып (әдеттегідей, параметрлер опциялы тік жақшалардағы): ping [-t] [-a] [-n сан] [-l көлемі] [-f] [-i TTL] [-v TOS] [-r сан] [-s сан] [[-j Тізбектің тізімі] | [-k Тізбектің тізімі]] [-w таймаут] соңғы Аты. Осындай сілтемені алу үшін рing параметірлерсіз қосса жеткілікті, ping_test.txt файлдың сілтемесін қорытындылау үшін ping > ping_test.txt (оған қоса басқа утилитлітелдердің көпшiлiгiне де жатады) қолдану керек.
‘-t’ параметірі Ctrl+C баиланысын басканынша тұрақты бақылауды қосады. Ctrl+Break пернесін басқанда статистикалык жиналган мәліметтер шығады және жұмыс ары қарай жалғасады (негізі бұл параметр берілген түйінді білу үшін қолданылатын).
‘-а’ параметірі түйіннің IP-адрес бойынша анықтаманы талап етеді (үнсіздік бойынша орындалмайды).
‘-n <сан>’ параметірі сұраныс санын қоюға рұқсат береді (үнсіздік бойынша 4 сұраныс).
‘-l <сан>’ параметірі пакет көлемін белгілеуге мүмкіндік береді (үнсіздік бойынша пакет көлемі 64 байт).
‘-f’ параметірі сұраныстағы «бөлшектемеу» флагын қондыруға рұқсат береді. ‘-l’ параметірімен сәйкестелінген, IP-пакеты арқылы бөлшектенетін, желі көлемі аз кадрлармен жұмыс істеуге қолданылады.
‘-i <сан>’ параметірі өмір пакетіне уақыт көрсетеді (TTL), үнсіздік бойынша ICMP-пакетінде өмір уақыты дәл 255.
‘-r <сан>’ параметірі сұраныс пен жауап алынған тасымалдауды алуға мүмкіндік береді (тасымалдаушыны көрсету). Сандық параметрі 1ден 9-ға дейін бола алады және тасымалдаушыда көрсетілетін түйіндердің максималды санын анықтайды.
‘-w <сан>’ параметірі күтудегі әр пакетке уақыт белгілеуге мүмкіндік береді ( миллисекіндтағы), үнсіздік бойынша бұл 1 000 миллисекунд.
Tracert Утилиті
Tracert утилиті берілген түйін бойынша тасымалдаушыны аңдыуға және осы жолдағы әр тасымалдаушыға уақытша мінездеме алуға мүмкіндік береді. Бұл утилит кезіндегі ping тәрізді сипаттагы секілді типі 8 ICMP пакетінің серясын жібереді, бірақ әр түрлі TTL мәндерімен: бірінші TTL=1 мен үш пакет жібереді (бұл пакеттерге жақын арадағы 11 типтегі ICMP пакетінен мекен жайы шығарылған тасымалдаушы жауап береді (тасымалдау уақыты бітті), содан кейін TTL=2 мен (бұл пакеттерге екінші тасымалдаушы жауап береді) және берілген түйін немесе TTL мәні табалдырык аттамайынша ары қарай жалғаса береді. Әр TTL утиліті үшін бір жолдан тасымалдаушы мекен жайымен (және оны шеше алса домендік атымен мүмкін) және пакетті тасымалдау кезінде керек болған үш мәндік уақытпен шығарылады. Формалдық синтаксис: tracert [-d] [-h макскун] [-j Түйін тізімі] [-w интервал] аты.
‘-d’ параметірі IP-адрестердің тасымалдаушыларын домендік атпен орындамауға мүмкіндік береді, бұл утилиттардың DNS службасына үндеу жұмысын тездетуге мүмкіндік береді.
‘-h <сан>’ параметірі TTL-дің табалдырыққа дейін өсетініне мүмкіндік береді (үнсіздік бойынша – 30).
‘-w <сан>’ параметірі күтуде тұрған әр пакеттерге уақыт көрсетуге мүмкіндік береді (миллисекунд бойынша), үнсіздік бойынша 1 000 миллисекунд.
Pathping утиліті
Pathping утиліті ping және tracert утилиттерімен іс жүзіндегі функционалды ұқсас және екі фаза орналады: ең басымен берілген түйінге тасымалдаушы жиналады және шығатын tracert-ке ұқсас (тек IP-мекен-жайлар және аттары) содан кейін, , ping тәріздес бір неше күн аралығында өткізілген пакеттер статистикалық уақытпен жиналады.
Агр утилиті
Агр утиліті жақын арада ғана ауысқан ‘МАС-мекен-жай - IP-мекен-жай’сақталған түйіндер үшін, ARP кестесін көруге және өзгертуге мүмкіндік береді. Бұл кесте желілік түйінмен жұмыс жасаған кезде автоматты түрде қалыптасқан, бірақ желі әкімшілігі ол түйінге жазбаны қолмен енгізуі мүмкін. Формалдық синтаксис: arp –s inet_addr eth_addr [if_addr] немесе ARP –d inet_addr [if_affr] немесе ARP –a [inet_addr] [-N if_addr]. Мұнда if_addr интерфейс нөмірін көрсетеді.
‘-а’ параметірі бар ARP кестесін экранға шығаруға мүмкіндік береді.
‘-а <IP-мекен-жай>’ параметірі Экранда берілген түйін мекен жайы туралы шығу жазбасын сұрайды.
‘-S <IP-мекен-жай> <MAC-мекен-жай>’ параметірі ARP кестесіне берілген мекен-жайларға түйін жайында жазба қосуға мүмкіндік береді.
‘-d <IP-адрес>’ параметірі ARP кестесіндегі берілген мекен-жайдағы түйін жазбасын өшіруге қызмет етеді.
‘-d *’ параметірі ARP кестесін тазалайды.
Hostname утилиті
Hostname утилиті түйіннің атын жай ғана шығарады. Пакетті өңдеу үшін сценарый файылында қолданылуы мүмкін.
Ipconfig утилиті
Ipconfig утилиті ТСР/ІР хаттамасын суреттейді және қалыпқа келтіреді. Қосымша параметрлерге ІР мекенжай енгізіледі, қосымша маска (маска подсети) және шлюз барлық желілік интерфейстер үшін үнсіздікпен қосылады. Айтылғандардан басқа '/all’ параметірімен желілік интерфейстерге МАС мекенжайлары, түйіннің аты, DNS серверлерінің мекенжайлары, WINS және кейбір басқа мәліметтер енгізіледі. Формальді синтаксис: ipconfig [/? | /all |/release [адаптер] | /renew [адаптер] | /flushdns | displaydns /registerdns | /showclassid адаптер|/setclassid адаптер [класстың_орнатылатын_коды_dhcp]].
‘/flushdns’ параметірі DNS атымен рұқсат етілген кэшті тазалайды.
‘/displaydns’ параметірі DNS атымен рұқсат етілген кэшті экранға шығарады.
‘/release [адаптер]’параметірі DHCP (Dynamic Host Configuration Protocol) ІР мекенжайы бойынша жалдаудан босатады (егер адаптер көрсетілсе, онда тек осы адаптерге ғана, әйтпесе барлық адаптерлерге).
‘/renew [адаптер]’ параметірі DHCP ІР мекенжайы бойынша жалдауды жаңартуға сұраныс жасайды (егер адаптер көрсетілсе, онда тек осы адаптерге ғана, әйтпесте барлық адаптерлерге).
‘/registerdns’ параметірі DHCP барлық мекенжайлар бойынша жалдауды жаңартуға және оларды қайта DNS тіркеуге сұраныс жасайды.
Route утилиті
Route утилиті тасымалдау кестесін көрсетеді және оны өзгертеді. Формальді синтаксис: route [-f] [-p] [команда [түйін]] [MASK маска] [шлюз] [METRIC метрика] [IF-интерфейс]. Route қолданған кезде ‘метрика’ параметірі сол тасымалдаудың берілген желілік пакетке сәйкес сапасын анықтайды (хоптардағы – аралықтағы тасымалдаудың санын, байланыс сызығындағы пакеттердің тасымалдауының уақытын, сенімді байланыс сызығындағы тасымалдануын сипаттайды және т.с.с.)
‘PRINT' қызметі тасымалдаудың кестесін енгізеді: желілік мекенжай; желі маскасы; шлюз мекенжайы; интерфейс; метрика, 'ADD' қызметі жаңа тасымалдауды қосуға мүмкіндік береді, ‘DELETE’ – тасымалдауды өшіреді, 'CHANGE' – өзгерту (бар тасымалдаушыны).
Netstat утилиті
Netstat утилиті ТСР/ІР хаттамасы бойынша ағымдағы қосулар, порттар, күтудегі қосылулар және статистикалық мәліметтерді көрсетеді. Қосымша параметрлерсіз ағымдағы қосылуларды енгізеді (хаттама: ТСР немесе UDP; жергілікті мекенжай және порт; сыртқы мекенжай және порт; қосудың күйі). Формальді синтаксис: netstat [-a] [-e] [-n] [-s] [-p имя] [-r] [интервал].
'-а' параметірі қосымша порттарды, күтудегі қосылуларды, күтудегі ‘LISTENING’ күймен белгiлелген ТСР порттарын, ал UDP порттары – сыртқы мекенжаймен ‘*:*’ бейнеленеді.
‘-n’ параметірі барлық және сандық форматтағы порттардың нөмерлері енгізуді талап етеді, сондықтан үнісіздік бойынша ІР мекенжайларын және аттарын және порттардың нөмерін оның атына өзгертуін netstat рұқсат етуге тырысады.
‘-r’ параметірі тасымалдаудың кестесін шығарады (желілік мекенжай; желінің маскасы; шлюздің мекенжайы; интерфейс; метрика). Осы сияқты мәліметтерді route утилиті көмегімен алуға болады.
‘-e’ параметірі Ethernet статистикасын алуға мүмкіндік береді.
‘-s’ параметірі ТСР, UDP және ІР хаттамаларның статистикасын шығарады.
‘-e’ <хаттама> параметірі берілген хаттаманың (ТСР, UDP немесе ІР) статистикасын шектеу үшін '-s' параметірімен бірлесіп қолданылады.
Nbtstat утилиті
Nbtstat утилиті хаттамалардың статистикасын және NetBIOS технологиясы ТСР/ІР арқылы қолдануын ағымдағы ТСР/ІР қосылуын көрсетеді. Формальді синтаксис: nbtstat [-a Түйін] [-A IP-мекенжай] [-c] [-n] [-r] [-R] [-RR] [-s] [-S] [интервал].
‘-c’ параметірі рұқсат етілген атпен кэш iшiн қарап шығуға мүмкiншiлiк бередi.
‘-n’ параметірі осы компьютердегі жергілікті NetBIOS-атты тіркелген тізімді қарап шығуға мүмкіндік береді.
‘-а <өшірілген компьютер аты>’ параметірі ат бойынша көрcетiлген өшіріліп тастаған компьютер үшiн аттардың кестелерiн шығарады.
‘-А <IР-мекенжайы өшірілген компьютер>’ параметірі IP мекенжай бойынша көрcетiлген өшіріліп тастаған компьютер үшiн аттардың кестелерiн шығарады.
‘-r’ параметірі кеңейтілген аты туралы статистикалық мәлiметтердi қарап шығуға мүмкiншiлiк бередi.
‘-интервал’ параметірі секундтердегi санақтың циклдiк қорытындысы көрcетiлген интервал арқылы тапсырма бередi (қорытындының тоқтатылуы – Ctrl+C).
2.3 Қажет құралдар – ІВМ РС-ЭВМ біріккен, Ethernet желілік картасы арқылы қосылған компьютер желiсi.
2.4 Жұмыстың өткiзу реті. Жұмыстің бірінші бөлімі ІР-атын кіріс компьютердің жергілікті желіге енгізу және ТСР/ІР хаттамасының стекін қалыпқа келтіру (жергілікті желі үшін ІР мекенжай статистикасын көрсетеді, DNS-серверлер мекенжайлары оқытушылармен беріледі) болып табылады.
Жұмыстың екінші қадамы – Windows үйреншiктi утилиталарының қолдануы бар торлық қосудың жұмысқа қабiлеттiлiгiн тексеруi. Сонымен бiрге желілік ПҚ қалыпқа келтіру кезінде, ең болмаса DNS-серверінің (ұсыныс, мысалы, 192.190.241.65) мекенжайын тапсырманың түзулілігін тексеру керек, әйтпесте IP-шi салыстыру - тап қалған домен атына мекенжай мүмкiн емес болады.
Бiр үлгiдегi тапсырмалар:
Ipconfig утилитаны қолданып, TCP/IP хаттамаларының стегiнiң күйге келтiрулерiн көру және талдау.
Ping утилитімен желілік қосылуын тестілеу (соңғы мекенжайды оқытушының айтумен – ол мысалы ІР мекенжайы Proxy-сервер болуы мүмкін, желідегі бір машиналардың мекенжайы, желідегі кейбір түйіндердің домендік ат және т.б.).
Tracert утилитін тап қалған түйiнге дейiн пакеттердiң тасымалдануының бақылауы.
Arp утилиті арқылы МАС және ІР мекенжайын сәйкес бейнелеу және өзгертілген кестенің сақталуы.
Ағымдағы желілік қосылуларды, порттарды, ТСР/ІР-статистикасын netstat утилитімен қарап шығу.
Nbtstat утилиті хаттамалардың статистикасын және NetBIOS технологиясы ТСР/ІР арқылы қолдануын ағымдағы ТСР/ІР қосылуын көрсетеді.
Route утилитін тасымалдау кестесiнiң бейнес және өзгерiсi (оқытушымен берілгенді өзгерту немес қосымша тасымалдау).
2.5 Жұмыстың есебін өңдеу. Есептеу нәтижесiнде қолданылатын желiнiң параметрлерi көрсетiледi (ПЭЕМ типі, МАС- және желілік картаның ІР-мекенжайы, тип және коммутатордағы порттардың саны, жергілікті желінің топологиясы).
Ping, tracert немесе pathping утилитін қолдану кезінде пакеттердің берілуінің уақытын белгілеу керек (қарапайым орташа), сан және бөлшек пакеттердің жоғалуы (ол арналған әрбiр аралық жол көрсетушiнiң жұмысының түзулілігі туралы қорытынды жасау).
Nbtstat утилитін қолдану кезінде ТСР- және UDP-порттар ПЭЕМ атын, жергілікті мекенжайға және оның қалпына ('-a' параметірі) міндетті түрде тағайындауды жазып қою. Айырбастаудың ең жақсы жалпы статистикасын ‘-e’ параметірін қодану арқылы алуға болады, ‘-s’ параметірімен бірге қоданғаннан кейін ТСР/ІР (сонымен қатар ІСМР, UDP) стек барлық хаттамалар бойынша санақты жазып қойып талдау.
Route утилитін қолдану кезінде (экранға шығару үшін PRINT параметірі) интерфейстердің тізімі ретінде де және активті тасымалдау тізімі ретінде де қарастырылады. Өшірілген тасымалдау route DELETE түйінін енгізумен жеткізіледі (мұндағы түйін – IP - мекенжай түйiннiң тасымалдауы өшірілген), қосылған - route ADD түйін MASK шлюз маскасы METRIC метрика IF интерфейс (мұндағы түйін – ІР-мекенжай қосылған түйін, маска – масканың мәні, шлюз – шлюздің ІР-мекенжайы, метрика - қосылған тасымалдаудың метрикасының мәнi, интерфейс – желілік интерфейстің нөмері; түсүрілу мүмкін болады, сонда көрcетiлген шлюз үшiн өте лайық бола алады).
2.6 Өзін-өзі тексеру үшін сұрақтар.
Қандай пiкiрлер ІР мекенжайлар желілік платаларға белгiленедi, егер кiріс компьютерлер жергiлiктi жүйесiн үшiн InterNet рұқсат етілмесе? Егер InterNet жұмыс iстеу есептесе?
Қандай параметрлер желілік плата кескiндеуiнде қалыпқа келтіріледі?
Қандай қадамдар ТСР/ІР стек хаттамалардың Windows’NT үшін қалыпқа келтіруге меңзеледі? ‘Қосымша маска’ қандай мақсатпен қолданылады? 'Басты шлюз' деген не?
Қандай формат желілік ресурс атына қолданылады?
Қандай жолмен ping, tracert және pathping утилиті дәл осы түйiнге пакеттердiң тасымалдудың бақылауларын жүзеге асырады?
Қандай жағдайларда және қандай мақсатпен route утилиті қолданылады? Утилитінің параметрлерiнiң тiзiмiндегі 'метрика’ деген не?
3 - зертханалық жұмыс
бағалау баллы - 9
тапсыру уақыты 6- апта
