7 Вопрос Переносные кислородные приборы.
Переносные кислородные приборы предназначены для питания кислородом членов экипажа и перевозимых лиц во время их движения в разгерметизированных кабинах на высотах полета свыше 4000 м. Для питания кислородом членов экипажа применяется прибор КП-19, для питания перевозимых лиц – КП-21. На самолете установлены три прибора КП-19 и девять приборов КП-21.
Кислородный прибор КП-19 установлен на баллоне КБ-2 и состоит из следующих частей: входного штуцера, блока редуктора и блока легочного автомата.
С помощью входного штуцера прибор соединяется с баллоном. На входном штуцере прибора имеется запорный вентиль, зарядный штуцер и манометр. Зарядка баллона и замер давления кислорода возможны лишь при открытом вентиле.
Редуктор понижает давление, подводимое к прибору, с 5 ÷ 30 кгс/см2 до 0,5 ÷ 1 кгс/см2 .
Блок легочного автомата обеспечивает подачу кислорода в маску синхронно со вдохами. В приборе имеется устройство, обеспечивающее подсос воздуха и смешивание его с кислородом перед подачей в маску на высотах до 9000 м.

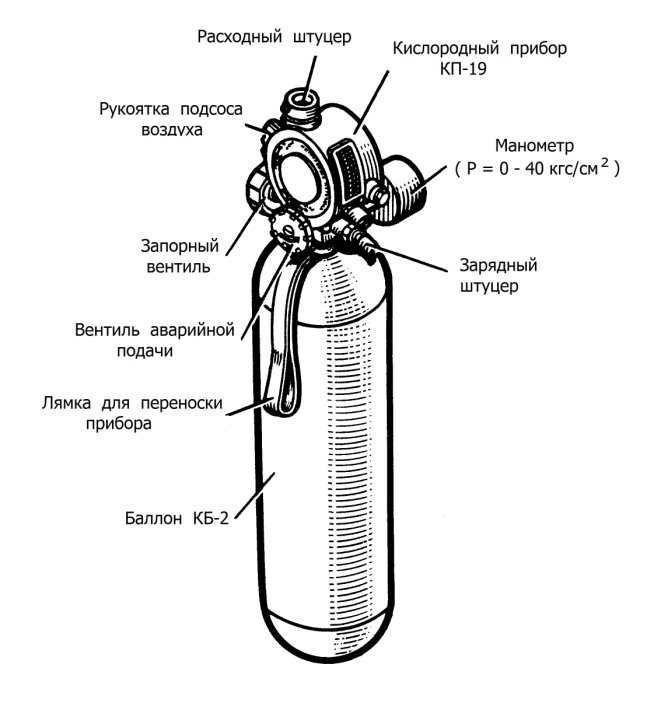

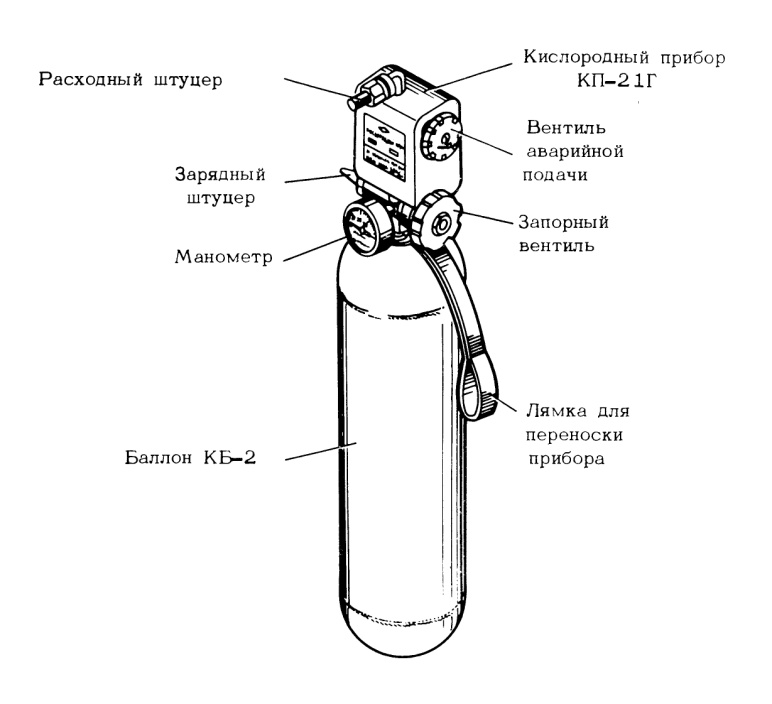

Кислородные приборы КП-19 (слева) и КП-21 (справа)
Кроме легочно-автоматической подачи, прибор имеет устройство для аварийной подачи кислорода, которое производит перепуск дополнительного количества кислорода из редуктора в корпус прибора через самостоятельный канал.
С прибором КП-19 используется кислородная маска КМ-32. Перед использованием маски необходимо отключить ее от стационарной бортовой кислородной системы и подключить к переносному прибору.
Переносной кислородный прибор КП-21 предназначен для питания кислородом одного лица из перевозимого личного состава при его движении по самолету на высотах до 8000 м. КП-21 – прибор с непрерывной подачей кислорода. Он работает в комплекте с кислородной маской КМ-15И.
Кислородная маска КМ-15И
Кислородная маска КМ-15И предназначена для обеспечения кислородом лиц, перевозимых в грузовой кабине и питающихся от кислородной станции коллективного пользования. Кроме того, эта маска применяется совместно с переносным кислородным прибором КП-21 для обеспечения кислородом лиц, перемещающихся по самолету в разгерметизированной кабине на высотах от 4000 до 8000 м.
Маска состоит из резинового корпуса, резиновых регулируемых по длине лент крепления, 1,5 метровой трубки подвода кислорода с поплавковым индикатором потока, тройника и резинового мешочка с пробкой.
Резиновый мешочек маски служит для смешивания кислорода с воздухом, поступающим через отверстие в корпусе маски из окружающей среды при вдохе, и сбора влаги, образующейся при дыхании.
