9 Вопрос «Командно-пилотажный прибор (кпп)»

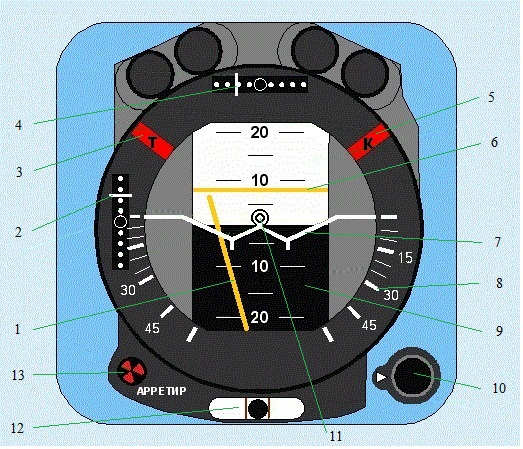

КПП – это комбинированное устройство, состоящее из индикатора авиагоризонта и индикатора директорного направления. Две следящие системы отрабатывают углы крена и тангажа, поступающие с ЦГВ. Угол крена отсчитывается по неподвижной шкале крена 8 при повороте силуэта самолета 7. Практически максимальные углы крена самолета не превышают 32º, а на высоте ниже 200 м при посадке при включенной САУ они составляют не более 13º. Угол тангажа отсчитывается по ленточной шкале (картушке) 9 относительно центра 11 указателя крена в пределах 0 ÷ 80º. Шкала тангажа выше линии горизонта окрашена в белый цвет, ниже – в черный. Механизм шкалы тангажа имеет пружину, которая при выключенном питании перемещает ленту шкалы в крайнее верхнее положение. На передней панели прибора установлена ручка, с помощью которой можно устанавливать шкалу тангажа в пределах ±12º.
Вертикальная командная стрелка 1 бокового канала (командная стрелка крена) указывает направление и величину отклонения штурвала для обеспечения плавного выхода самолета на линию заданного пути (ЛЗП) при полете по маршруту, выполнении маневра «Коробочка», на линию равносигнальной зоны курса при выходе на ось ВПП по сигналам курсового маяка (КРМ). Отклонение командной стрелки ограничивается электрическим упором при достижении угла 22º.
Планка 4 боковых отклонений (планка курса) показывает боковое отклонение самолета от ЛЗП при полете по маршруту. Кружок изображает положение самолета, подвижная планка – положение ЛЗП. При полете самолета точно по ЛЗП командная стрелка и планка бокового положения будут находиться в центре. Необходимо четко представлять себе разницу в показаниях командной стрелки и планки положения. Командная стрелка не указывает положение самолета, эту информацию несет показание планки положения.
Командная стрелка 6 продольного канала (коричневая или желтая) показывает направление и величину отклонения колонки управления для обеспечения плавного вписывания самолета в ЛЗП по вертикали, в линию глиссады (на посадке по сигналам ГРМ).
В левой части прибора имеется горизонтальная планка 2 отклонения по высоте самолета в вертикальной плоскости относительно заданной высоты полета. При снижении и заходе на посадку планка указывает нахождение линии равносигнальной зоны глиссадного маяка относительно самолета. Кружок индикатора характеризует положение самолета. В нижней части прибора расположен указатель 12 угла скольжения. Все четыре индикатора (командные стрелки и планки положения) являются логометрическими приборами.
Отклонение командной стрелки бокового канала пропорционально разности заданного вычисленного угла крена и текущего угла крена. Отклонение командной стрелки продольного канала определяется разностью заданного и текущего углов тангажа.
При директорном управлении летчик перемещением штурвала и колонки возвращает командные стрелки в центр кружка 11. При автоматическом управлении и нормальной работе САУ командные стрелки все время находятся в пределах центрального кружка.
На лицевой панели прибора слева размещается кнопка-лампа 13 (красная) АРРЕТИР, служащая для дистанционного ускоренного арретирования ЦГВ. Она горит при нажатии на нее и при отказе ЦГВ. После арретирования и при нормальной работе ЦГВ эта лампа гаснет.
Красные флажки-сигнализаторы Т и К 3 и 5 появляются на лицевой части прибора при отключении питания каналов крена или тангажа, при отказе этих каналов, при отказах ЦГВ или РТС посадки.
Если самолет находится под током, а автопилот выключен, то на КПП командная стрелка продольного канала находится в нижней части шкалы, не мешая летчику контролировать положение самолета по авиагоризонту.
Командно-пилотажные приборы питаются трехфазным переменным током U=36B, f=400 Гц от РУ25 (левый КПП) и РУ26 (правый КПП) через автоматы защиты ЦГВ-10 П ЛЕВАЯ, ЦГВ-10 П ПРАВАЯ.
Питание постоянным током осуществляется от РУ23 (левый КПП), РУ24 (правый КПП) через автоматы защиты ЦГВ ЛЕВ, ЦГВ ПРАВ.
