7 Вопрос «пульт управления сау»
ПУ САУ расположен на ЦПЛ и предназначен для управления автопилотом, автоматом тяги и автоматом перестановки стабилизатора. Для включения всех элементов автопилота под ток, кроме подключения рулевых машин, служит переключатель под колпачком ВКЛ.АП. Кнопка-лампа ВКЛ.АП. предназначена для включения рулевых машин всех трех каналов автопилота. Каналы крена и тангажа при этом работают в режиме стабилизации по курсу и тангажу.

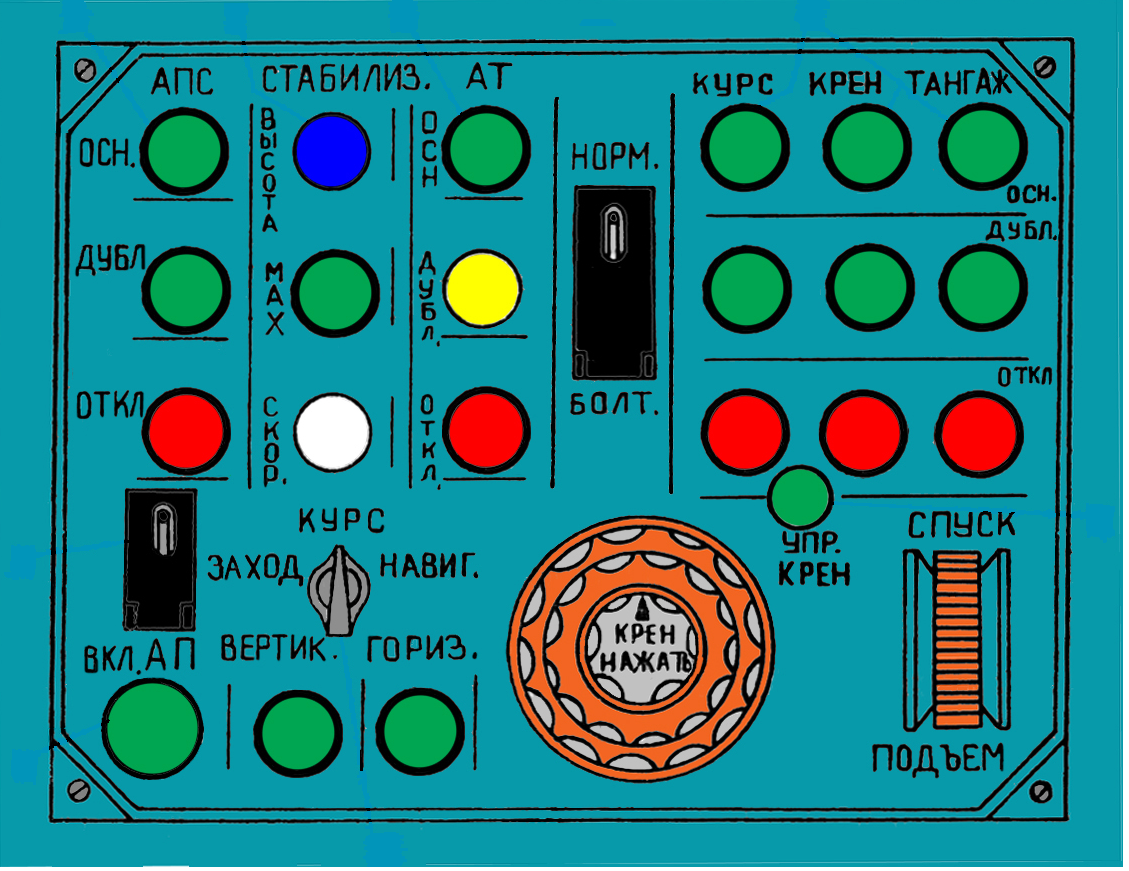

Пульт управления сау
Раздельное включение (отключение) основного и дублирующего каналов автопилота производится нажатием зеленых (красных) кнопок-ламп КУРС, КРЕН, ТАНГАЖ. Быстрое отключение автопилота производится кнопкой ОТКЛ.САУ на штурвалах летчиков.
Включение одного из режимов (ВЫСОТА, МАХ, СКОР.) стабилизации выполняется нажатием соответствующих кнопок СТАБИЛИЗ. Выключение режима осуществляется нажатием рукоятки СПУСК-ПОДЪЕМ.
В нижней части пульта расположен переключатель режимов работы САУ, который может устанавливаться в положения ЗАХОД, КУРС, НАВИГ. При этом включаются соответствующие основные режимы автопилота.
Режим ЗАХОД включается для выполнения маневра КОРОБОЧКА и захода на посадку. Режим КУРС используется для угловой стабилизации самолета и выполнения различных маневров. Режим НАВИГАЦИЯ применяется во время полета по маршруту, заданному УВК.
8 Вопрос «режимы работы сау»
Управление боковым движением, стабилизация положения самолета относительно продольной и нормальной осей осуществляется каналом крена автопилота. Управление продольным движением и стабилизация углового положения самолета осуществляются каналом тангажа автопилота.
Перед включением канала крена в агрегате управления боковым движением сигналы крена, поступающие от ЦГВ-10П, приводятся к нулю, чтобы АП включался безударно, без резкого перемещения рулей. После включения канала автопилот выводит самолет из крена и стабилизирует курс, с которым летит самолет после выхода из крена.
Канал крена работает в следующих режимах:
- «Курсовая стабилизация». Самолет восстанавливает заданный курс (курс самолета перед включением канала крена), а затем восстанавливает крен;
- «Управление». Позволяет осуществлять управление боковым движением самолета через автопилот с помощью ручек «КУРС» и «КРЕН» на ПУ САУ. При этом самолет выполняет координированный разворот до возвращения ручек в исходное положение.
- «Полет по заданной траектории». Автопилот за счет изменения крена удерживает центр масс самолета на тректории, рассчитанной УВК;
- «Кратчайшее расстояние». Позволяет вывести самолет из данной точки в заданную по кратчайшему расстоянию (с произвольного направления);
- «Коробочка». Автопилот обеспечивает автоматическое выполнение предпосадочного маневра - стандартной коробочки (левой или правой) с целью вывода самолета в зону четвертого разворота (зону уверенного приема сигналов курсоглиссадных радиомаяков). Режим включается по команде штурмана после пролета ДПРС через 90 с при выполнении малой коробочки либо через 150 с при выполнении большой коробочки. При этом по сигналам КУР формируются сигналы I, II, III и IV разворотов (при правой коробочке – по углам 180, 120, 120, 75°, при левой коробочке – по углам 180, 240, 240, 285°). Выключается режим автоматически в начале четвертого разворота.
«Заход на посадку». Выполняется для выхода на ось ВПП с последующим снижением до высоты 60 м по траектории, задаваемой курсоглиссадными маяками.
Канал тангажа работает в режимах:
- «Стабилизация угла тангажа». В данном режиме автопилот стабилизирует заданный летчиком угол тангажа;
- «Управление». Позволяет летчику управлять самолетом по тангажу с помощью ручки «СПУСК-ПОДЪЕМ» на ПУ САУ. При этом действие ручки «СПУСК-ПОДЪЕМ» ограничено углами 20º на кабрировании и 10º на пикировании;
- «Стабилизация скорости или числа М». Включается кнопками-лампами «СКОР.» или «МАХ» на ПУ САУ. При отклонении VПР или числа М от заданного значения автопилот, отклоняя РВ, изменяет угол тангажа, восстанавливая при этом значения VПР или числа М, после чего восстанавливается прежнее значение υ.
- «Стабилизация высоты». Режим включается нажатием кнопки-лампы «СТАБИЛИЗ. ВЫСОТА» на ПУ САУ. При этом автопилот, изменяя угол тангажа, стабилизирует заданную высоту полета.
- «Заход на посадку». Включается автоматически или вручную. При этом после выхода самолета на курс посадки автопилот вначале работает в режиме «Стабилизации высоты». При пересечении оси равносигнальной зоны глиссадного радиомаяка, при условии выпущенных закрылков, выключается стабилизация высоты, и самолет переходит в режим снижения. При этом автопилот обеспечивает стабилизацию центра тяжести самолета относительно заданной глиссады.
