7. Определение средней скорости движения и времени хода поезда по участку
7.1. Определение средней скорости движения поезда по участку
Для определения скорости и времени хода поезда по участку рекомендуется использовать способ равновесных скоростей, который относится к числу приближенных методов.
Равновесной скоростью называют скорость установившегося равномерного движения на уклоне известной крутизны (например, на расчетном подъеме) продольного профиля пути.
Скорость равномерного движения поезда vср на уклоне крутизной iр находят решением уравнения движения поезда из условия равновесия силы тяги локомотива Fк и общего полного сопротивления движения поезда Wк. Таким образом, можно записать:
Fк=Wк . (50)
При выполнении курсового проекта предлагается использовать графический метод определения равновесных скоростей движения поезда.
Определение средней (равновесной) скорости движения по участку графическим методом сводится к определению точек пересечения тяговой характеристики Fк=f(v) проектного тепловоза и кривой общего полного сопротивления движению поезда Wк=f(v), ведомого этим локомотивом.
При определении средней скорости движения тепловоза графическим методом нужно руководствоваться следующим:
- необходимо построить в произвольном масштабе тяговую характеристику Fк=f(v) проектного тепловоза;
- по результатам расчета полного основного сопротивления движению поезда (данные табл. 5) нужно в масштабе построить графическую зависимость Wк=f(v); при построении кривой Wк=f(v) необходимо руководствоваться следующим:
а) масштабы, выбранные при построении графиков Fк=f(v) и Wк=f(v), должны быть одинаковые;
б) средняя vср (равновесная) скорость движения поезда во главе с проектным тепловозом по участку определяется точкой пересечения кривых Fк=f(v) и Wк=f(v).

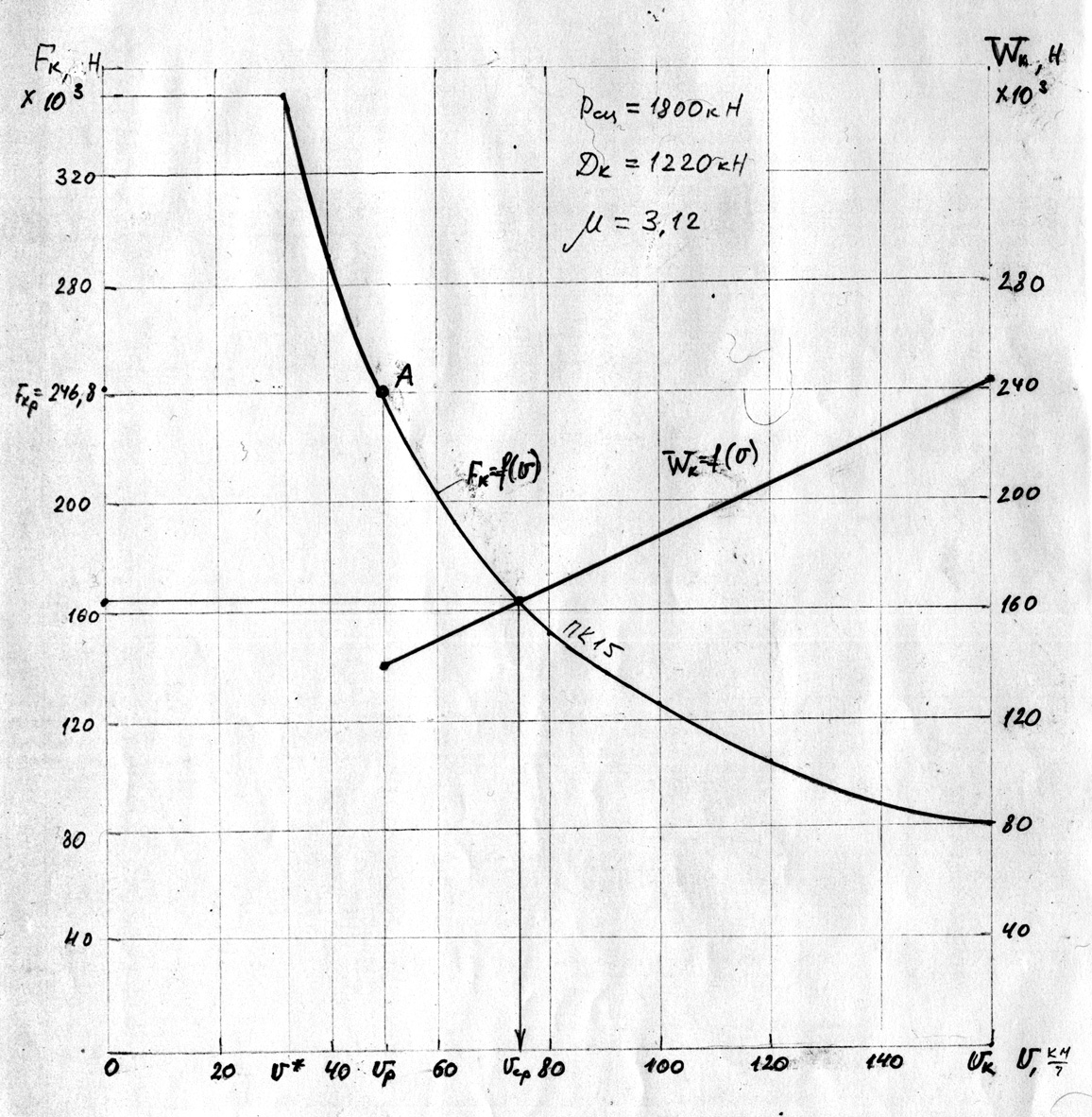

В качестве примера на рис. 8 показано определение средней (равновесной) скорости движения пассажирского поезда, состоящего из 30 вагонов, во главе с тепловозом ТЭП80.
Рис.8. Совмещение тяговой характеристики пассажирского тепловоза ТЭП80 и зависимости Wк = f(v) пассажирского поезда
7.2. Определение времени хода поезда по участку
В соответствии с методом равновесных скоростей время хода поезда по участку ti во главе с проектным тепловозом можно определить по следующей формуле, мин:
,
(51)
где S - длина участка обращения локомотивов, км (из задания);
vсрi- средняя (равновесная) скорость движения поезда , км/ч.
8. Определение расхода топлива тепловозом на тягу поездов
В общем случае полный расход топлива тепловозом за поездку Eт определяется выражением, кг:
Eт =
,
где Gмин - мгновенное значение минутного расхода топлива дизелем, кг/мин;
t - время движения поезда, мин.
В курсовом проекте определение
расхода топлива проектным тепловозом
на тягу поездов рекомендуется произвести
с использованием средней (равновесной
скорости) v
и времени хода поезда по участку t.
В этом случае расход топлива тепловозом можно определить двумя способами: по данным ПТР[8] и выполненной тепловозом механической работы:
а) определение расхода топлива
тепловозом
по
данным ПТР можно выполнить по следующей
зависимости, кг:
Ептр=
,
(52)
где Gмин- минутный расход топлива одной секцией тепловоза, кг/мин; определяется следующим образом: нужно по данным ПТР [8] построить в масштабе кривую Gмин =f(v) для максимальной позиции рукоятки контроллера машиниста, затем по кривой Gмин =f(v) для скорости v определить величину Gмин;
nc – число секций тепловоза;
t- время хода поезда во главе с тепловозом, мин.
б) определение расхода топлива тепловозом
по выполненной механической работе,
кг:
,
(53)
где
-значение
силы тяги при движении тепловоза со
средней (равновесной) скоростью движения
v
,
Н; определяется по тяговой характеристике
тепловоза Fк=f(v).
S - длина эксплуатационного участка , км (из задания);
-
средний к.п.д. тепловозной тяги; можно
принять
=0,3-0,32;
Q
-
удельная теплота сгорания дизельного
топлива, кДж/кг; можно принять Q
=42700
кДж/кг.
ВЫВОДЫ
В заключении приводятся основные результаты выполненной курсовой работы и делаются выводы, в которых необходимо отразить:
- основные результаты по разделам;
- перспективы развития автономных локомотивов по повышению мощности, экономичности и экологической безопасности.

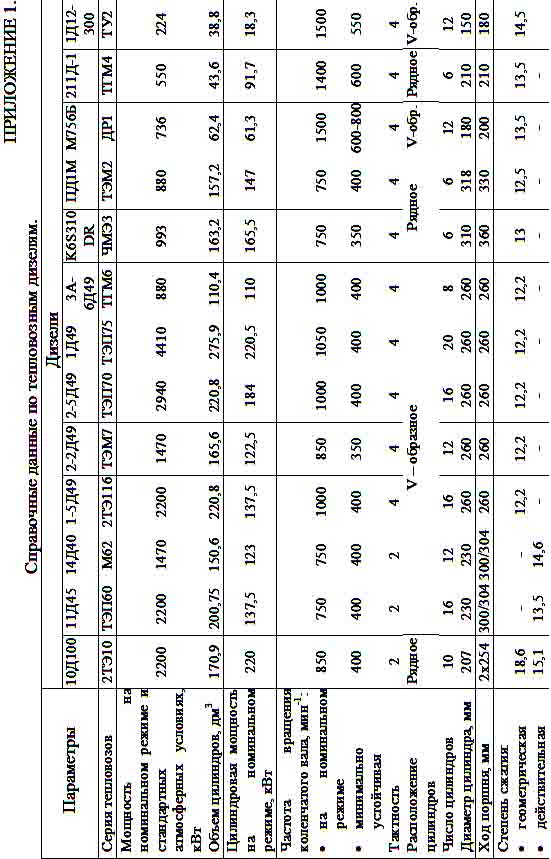

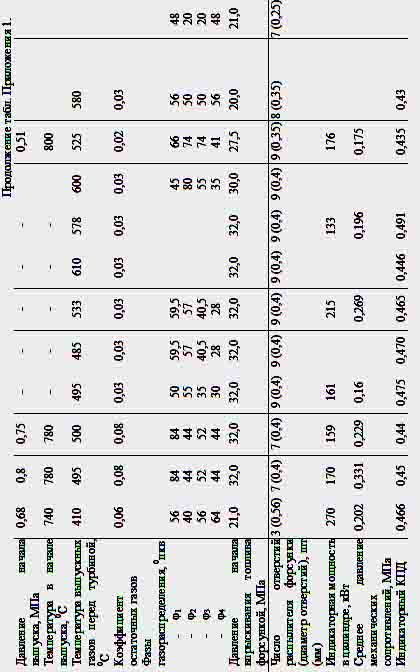

ПРИЛОЖЕНИЕ 2
