Раздел 2 Программирование на языке qbasic

Лабораторная работа № 1

Линейные программы. Стандартные операторы

Цель работы: изучение линейных вычислительных процессов. Использование операторов DATA, READ, INPUT, PRINT, RESTORE, END, CLS.

Содержание работы:

1 Порядок решения задач на компьютере.

2 Разработка линейных программ

3 Запуск QBASIC, ввод и редактирование программ.

1 Порядок решения задач на компьютере

Язык программирования QBASIC (QB) является языком высокого уровня и предназначен для решения вычислительных задач на ЭВМ.

Порядок решения задачи на компьютере следующий:

• Постановка задачи.

• Разработка схемы алгоритма.

• Составление программы по алгоритму решения задачи

• Ввод программы в ЭВМ и отладка её работы.

• Решение задачи.

Рассмотрим этапы решения на примере задачи 1.

1.1 Постановка задачи

З адача 1. Вычислить значение функции у = ax² - bcos(x+34°)

при а = 2,15, b=1. Значение аргумента х может варьиро-

ваться.

Постановка задачи должна однозначно определять формулы, вычисляемые выражения, условия ветвления, ограничения, границы изменения аргументов и функций, граничные условия и т.п. Постановка задачи должна быть строго математически формализована и не допускать никаких условностей и разночтений.

1.2 Составление алгоритмов

Алгоритм – это последовательность выполнения операций. Он разрабатывается в виде блок-схемы, в каждом элементе которой выполняется одна операция решения задачи.

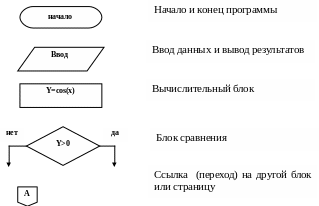

Для обозначения блоков алгоритма используются следующие основные фигуры (рис. 1).

Блок начала и конца программы обозначается овалом или прямоугольником с округлёнными углами, в блоке могут быть слова Начало, Конец, End, Программа №…, название программы и т.п.

Блоки ввода и вывода данных изображаются параллелограммами, в них возможен текст Ввод, Печать, Вывод, Print и др.

Элементы блок-схемы соединяются между собой стрелками, каждый блок должен иметь свой порядковый номер для организации ссылок и передачи ему управления от других блоков.

В ычислительный блок содержит формулы вычислительного процесса, они могут быть написаны по общим правилам математики (с индексами, показателями степени, дробями, знаками ∑, ∫ и т.п.). В тексте программы те же формулы должны быть записаны только по правилам языка программирования, т.е. в одну строку. В любом языке программирования допускается только линейная запись выражений, без индексов, показателей степени, многоэтажных дробей, пределов интегрирования и т. п.

Рисунок 1 Основные элементы блок-схемы алгоритма

Блок сравнения предназначен для проверки какого-либо условия, имеет два выхода – да и нет (или 1 и 0). Если условие выполняется, управление передаётся другому блоку, если нет, то следующему.

Блок Ссылка указывает номер блока, которому передаётся управление. Если он расположен на другой странице, то и номер страницы.

Алгоритм составляется обязательно для сложных вычислительных процессов, имеющих разветвлённую схему, с многочисленными переходами, циклами, подпрограммами, модулями и т.д.

Для таких процессов сразу составить работающую программу очень трудно, поэтому этап разработки блок-схемы алгоритма становится необходимым, а затем каждый блок записывается в программе одним (своим) оператором.

Составим блок-схему алгоритма для задачи 1.

Начало программы указывается первым блоком - начало

В следующем блоке вводятся значение

неизвестной х

В третьем блоке определяются значения

переменных a и b

В четвёртом блоке вычисляется функция

у = ax² – bcos(x+34)

В пятом блоке значение у

выводится на экран

Шестой блок указывает на завершение

программы

Рисунок 2 Блок-схема алгоритма
