Кеуделік алшақтатулар.

Кеуделік алшақтатулар жүректің ЭҚ күшін горизонталь жазықтықта тіркейді. (F.Wilson 1946, кеуделік прекорданалдың алшақтатулар). Белсенді электрод кезде жолушаларының бетіндегі стандарды нүктелерге орналастырылады. Оған ақ түспен маркіленген өткізгіш сым қоса жалғанады. Теріс электрод ролын Вильсонның біріккен электроды деп аталатын электрод атқарады. Ол үш қолмен сол аяқтың қосымша кеуде арқылы жалғану жолымен құрастырылады. Біріккен электрод потенциалы нольге жуық. V символмен белгіленген потенциалды 6 кеуделік алшақтатулардан алады құралдың жасалу конструкциясына тәуелді (бір каналды немесе көп каналдың) электродтар кезтестіріліп немесе бірден төмендегі позицияларға белітіледі (4 сурет):

• V₁ – IV қабырға аралық кеуденің оң жағында,

• V₂ –IV қабырға аралық кеуденің сол жағында,

• V₃ –V₂ және V₄ электродтары арасында,

• V₄ – сол жақ бұғана орта сызығының V қабырғааралық ортасындағы,

• V₅ – V₄ электродтың деңгейінде (горизонталь) алдынғы аксиллярлық сызық бойынша.

• V₆ –V₄ және V₅ электродтардың деңгейінде орташа сызық бойынша.

Кеуделік алшақтатуларын осі жүректің шартты электр центрін электродтар қойылған жерлермен жалғастырады.

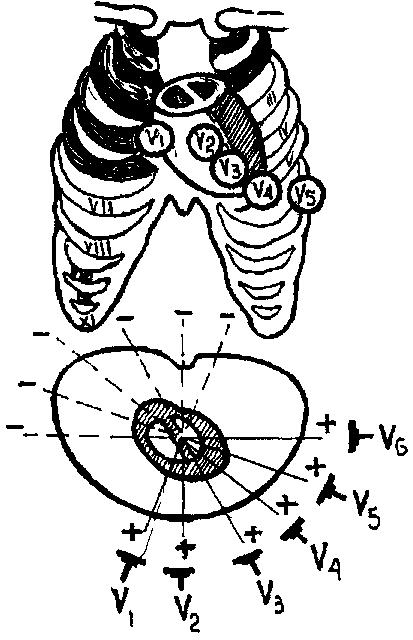

Сур4 Бір полюсті кеуделік бекітпелер

Механокардиография үшін аспаптар.

Студенттердің алғашқы білім деңгейлерін бақылау-тесті.

1. Механокардиографияда тербеліс амплитудасы неден тәуелді?

а) жиырылу күшінен

б) дене қалпы

в) түрлендіргіш сезімталдығы

г) суток уақыт тәулігі

2. Алғашқы механокардиограммадағы (балистокардиограмма) тербелістер жүректің қай бөлігінің жұмысын көрсетеді?

а) сол жақ қарынша

б) оң жақ қарынша

в) сол жақ жүрекше

г) оң жақ жүрекше

3. Жоғары амплитудалы тісше (қалыпты жағдайда) жүректің қай бөлігінің жұмысын көрсетеді?

а) сол жақ қарынша

б) оң жақ қарынша

в) сол жақ жүрекше

г) оң жақ жүрекше

4. Жүректің қан айдау шамасы неге тәуелді (2 дұрыс жауап таңдаңыз)?

а) нәсілдік тәуелділік

б) тұрып жатқан мекені

в) бойы

г) жасы

Арнайы тапсырма бойынша эссе жазу:

1. Жүректің қозу өткізгіштігінің бұзылысы. Балистокардирграммадағы көрінісі.

2. Жүрекшедегі өзгерістер. Балистокардирграммадағы көрінісі.

3. Қарыншадағы өзгерістер. Балистокардирграммадағы көрінісі.

Бақылау тапсырмасы

1. Белгілі, миокард инфарктісі кезінде сол жақ қарынша зақымдалып, өткізгіштік бұзылады, механокардиография тіркеуінде бұл көрініс қандай және неге?

2. ЭКГ мен механокардиограмма арасындағы принципиалді ерекшелік неде?

Өтілген материал бойынша бақылау-тесті.

Төменде ұсынылған ұғымдар бойынша бос орындарды толтырыңыздар

1. Балистокардиограммадағы алғашқы тербеліс ___(1) жиырылуымен негізделген.

2. Жүректің кез келген бөлігінің зақымдалуы ____(2) өзгеруіне алып келеді.

3. Механокардиографтың құрылысында ___(3) және ___(4) бар.

4. Механокардиограмманы ЭКГ-мен ___(5) үшін тіркейді.

13 Қарағанды мемлекеттік медицина университеті

Медициналық биофизика және информатика кафедрасы
