Питання для самоконтролю
Необхідність створення САПР, класифікація графічних редакторів.
Визначення САПР.
Структура САПР.
Види підсистем САПР.
Види забезпечення САПР.
Технічні засоби автоматизованого проектування.
Тема 3. Основні види забезпечення сапр
1.Програмне забезпечення
Програмно-інформаційне забезпечення САПР розробляють та експлуатують із використанням операційної системи. Широкого вжитку набули операційні системи MS DOS WINDOWS.
2.Інформаційне забезпечення
Вимоги.
Наявність інформації для автоматизованого та ручного проектування
Можливість пошуку
Достатній обсяг місць збереження. Структурованість, доступність, мінімальний знос обладнання.
Достатня швидкодія.
Можливість корегування, доповнення, отримання твердої копії.
До інформаційного забезпечення входять база даних (БД), яка входе складовою до інформаційної системи. Інформаційна система через інтерфейс доступна для користувача та пов’язана з проектними модулями, якими користується конструктор.
Складність розробки БД полягає у тому, що вона не може бути розроблена без алгоритмів розрахунків. Побудова алгоритмів пов’язана з розробкою пакета прикладних програм (ППП) та розробленою БД. Тобто усі ці процеси йдуть паралельно.
Інформація, що використовується під час проектування може бути поділена на статичну (ТЗ, довідкова.. змінюється, як правило системним прогамувальником) та динамічну (накопичується під час роботи (проміжні результати..).
За формою відображення інформація поділяється на документальну, іконографічну, фактографічну.
Документальна - метаінформація. Уявляє собою пошуковий портрет документа ,що знаходиться в БД. За потребою може бути складено сукупність документів, що знаходяться в базі даних. Широко використовується для знаходження відомостей про аналоги, про патенти..
Іконографічна - у вигляді зображень (креслення., схеми.)
Фактографічна - числові , літерні, табличні данні, ціни, коефіцієнти...
Для взаємодії користувача та інформаційно-пошукової системи (ІПС) використовують нормативний (фіксований) словник -“тезаурус” понять, за допомогою якого описують зміст документів та запитів.
Інформаційний фонд
Найвищий рівень організації ІЗ - банк даних. Банк даних проблемно зорієнтовані ІДС. В них використовується інформація типу фактографічної. Інформаційна мова - сукупність двох мов : мови опису структури даних, мова маніпулювання даними. ППП таких інформаційних систем називається Система керування базами даних (СКБД).
В СКБД структуру інформації називають схемою.
Виокремлюють три типи схем:
Концептуальну (загальне уявлення про ІБ предметної бази)
Зовнішню представлення інформації з боку користувача, або задач.
Внутрішньою (фактична інформація на накопичувачах)-.
СКБД виконає наступні дії:
визначення баз даних (опис структури, рівнів);
запис даних у базу;
організація збереження (доповнення, зміна, реорганізація); надання доступу (пошук видача інформації).

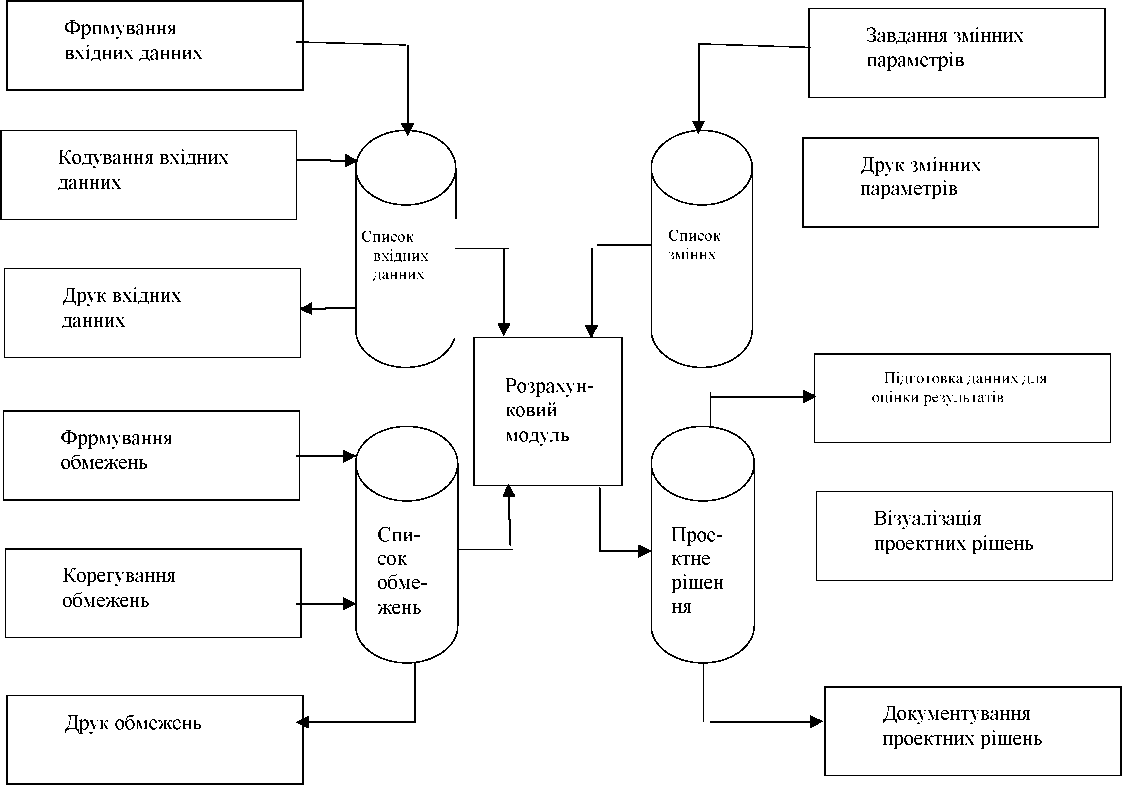

Рис. 4 - Модель програмного забезпечення проектної процедури в САПР
