Основи побудови систем автоматизованого проектування
Під САПР розуміють сукупність взаємно узгоджених і пов'язаних один з одним моделей стандартних і типових процедур, що створюють логічну схему побудови проекту і призначених для ухвалення проектних рішень і управління процесом розробки виробів на основі математичних методів і засобів обчислювальної техніки.
САПР - це організаційно-технічна (людино-машинна) система, що складається з комплексу засобів автоматизації проектування, взаємозв'язаних з необхідними підрозділами проектної організації або колективом фахівців (користувачем системи), і виконуюча автоматизоване проектування. Комплекс засобів автоматизації проектування складається з сукупності засобів методичного, організаційного, інформаційного, програмного і технічного забезпечення (ГОСТ 23501. 09-79. Системи автоматизованого проектування. Основні положення. (Введ. 01.01.80).
САПР є системною категорією, і системний підхід до її побудови полягає у всебічному відображенні моделей проектованих об'єктів в моделі процесу проектування, та навпаки.
Відповідно до вимог системного підходу в розробці САПР повинні реалізовуватися наступні принципи .
Блоково-модульний принцип, по якому система складається з окремих частин, що мають функціональну і якісну визначеність, і формується не на один процес, а окремими операціями блоками, модулями.
Принцип інформаційної єдності, по якій всі потоки інформації в системі повинні бути сумісні. Необхідно ввести одну мову для опису інформації, єдину систему відліку, загальну ідентифікацію. Для формування і роботи з програмами управління проектуванням зручно використовувати проблемно - орієнтовні мови, які будуються двома способами: за допомогою ключових слів і командних процедур, шляхом додавання спеціальних процедур в універсальні алгоритмічні мови.
Принцип адаптації і розвитку, по якому система повинна бути приведена у відповідній практикою проектування принцип ієрархії, що має на увазі ієрархічну будову не тільки моделей процесів, але і задач критеріїв і так далі.
Принцип ітерацій, що означає, що система працює за принципом послідовних наближень. Це обумовлено тим, що багато параметрів на початковій стадії задаються із статичних міркуванні, а потім уточнюються.
САПР - система, що поєднує технічні засоби, математичне та програмне забезпечення.
Мінімальна конфігурація технічних засобів, що здатна працювати в пакетному режимові повинна мати устрій підготовки та введення даних, устрій для обробки ведених банних устрій для візуалізації даних, як правило це устрій для отримання твердої копії. В якості устрою для обробки банних можуть використовуватись АОМ та ЕОМ. Останні більш універсальні.
Мінімальна конфігурація технічних засобів, що здатна працювати в діалоговому режимові повинна мати такій пристрій візуалізації даних, який допускає динамічне надання інформації в реальному часі. В якості такого устрою в дійсний час використовують дисплей. Дисплеї бувають алфавітно-цифрові та графічні режими роботи растрові та та векторні.
Збільшення можливостей систем технічних засобів можливо за рахунок застосування додаткових спеціальних пристроїв введення та виводу інформації - устрої кодування та прямого введення графічної інформації (пристрої для скалування креслення, світлове перо), креслярські автомати (плотери).

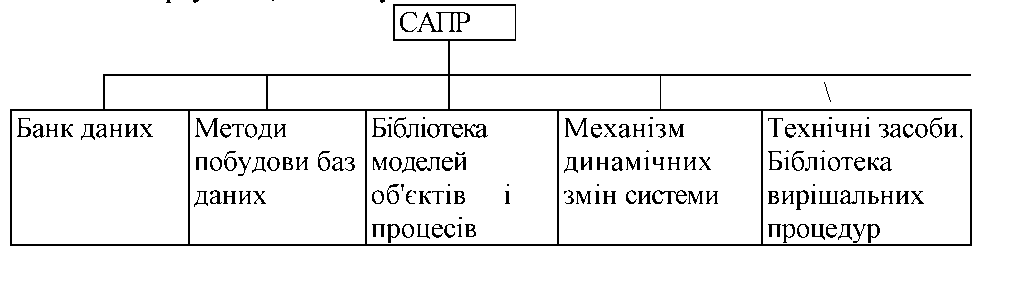

Структура САПР. Послідовність проектування.
Розробка системної моделі (логічна постановка задачі). Формалізація зв'язків. Формалізація задачі. Розробка алгоритму. Розробка програм. Розрахунок на ЕОМ. Аналіз результатів.
