Нижегородский Государственный

Архитектурно-Строительный Университет

Кафедра теплогазоснабжения и вентиляции.

Пояснительная записка

к курсовому проекту

Преподаватель Чадов А. Ю.

Студент гр. ПГС 600/1 Зубков А.В.

Нижний Новгород 2012

Содержание

Исходные данные

1. Ограждающие конструкции здания

   1. Конструкция наружной стены

   2. Конструкции окон, дверей, пола

   3. Конструкция чердачного перекрытия

Приложения:

1. Теплотехнический расчет ограждающих конструкций

1. Определение термического сопротивления наружной стены здания

1.2 Определение термического сопротивления окон, дверей, пола.

2. Определение термического сопротивления чердачного перекрытия

2 Расчет теплопотерь здания

1. Определение теплопотерь через ограждающие конструкции.

1. Затраты теплоты для нагревания инфильтрующегося воздуха.

2. Тепловой баланс помещений и теплозатраты на отопление здания.

3. Определение нагревательной поверхности отопительных приборов

4. Компоновка теплового пункта и подбор элеватора

5. Расчет системы вентиляции

Список литературы

Исходные данные

Проектируется система отопления и вентиляции здания детского сада на 50 мест в городе Волгоград. Температура наиболее холодной пятидневки t_н=-25⁰С. Продолжительность отопительного периода со среднесуточной температурой воздуха 8С z_оп=182 сут. Средняя температура отопительного периода t_оп=-3,4⁰С.

1. Конструкция наружной стены.

Конструкция наружной стены принимается следующая – комбинированная кладка из кирпича с заполненным слоем изоляции, внутренняя поверхность оштукатурена. Для придания прочности стена усиливается армированной сеткой через каждые три ряда кладки (рис 1).

1 –слой штукатурки толщиной 0,02 м.

2 –кладка кирпичная, толщиной 0,25 м.

3 –слой теплоизоляции.

4 –кладка кирпичная, толщиной 0,25 м.

Рис.1

Материалы кирпичной кладки принимаются следующие:

Кирпич глиняный на цементно-песчаном растворе с плотностью  =1800 кг/м³, в качестве теплоизоляции пенополиуретан, плотностью =80 кг/м³, известково-песчаный штукатурный раствор.

Определение термического сопротивления наружной стены в п.1.1.Приложения.

1.2. Конструкции дверей, окон и пола.

Для конструкции окон принимаем двойное остекление в деревянных раздельных переплётах. Наружные входные двери устраиваются одинарные и двойные с тамбуром между ними.

Расчёт термического сопротивления окон и наружных дверей приводится в п.1.2.Приложения.

Конструкция полов: утеплённые, на лагах (рис. 2). Утеплённым называется расположенный на грунте пол, в конструкции которого считаются доски и замкнутая воздушная прослойка.

1-доски, толщиной 0,04 м

2-воздушная прослойка, толщиной 0,02 м

В качестве материала для досок выбираем сосну. Определение приведённого сопротивления теплопередачи полов в п.1.2.Приложения.

1.3. Конструкция чердачного перекрытия.

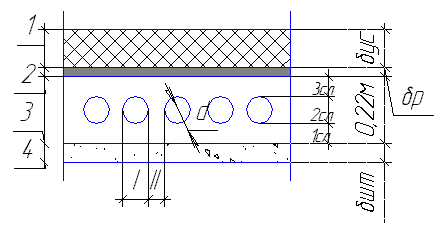

В качестве чердачного перекрытия принимают следующую конструкцию, состоящую из нескольких слоёв (рис.3).

1-утепляющий слой (керамзитовый гравий)- толщина определяется расчётом;

2-рубероид, толщина _р=0,005м;

3-ж/б плита, толщиной 0,22м;

4-штукатурка, толщина слоя _шт=0,025м.

Расчёт термического сопротивления чердачного перекрытия в п.1.3.Приложения.

Приложения
