МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ
БУДІВНИЦТВА ТА АРХІТЕКТУРИ
Кафедра нарисної геометрії та графіки
Методичні вказівки “аксонометрія і тіні”
до практичних занять та самостійної роботи
з курсу “Інженерна графіка”
студентів будівельних та архітектурних спеціальностей
Дніпропетровськ 2005
Методичні вказівки “Аксонометрія і тіні” до практичних занять та самостійної роботи з курсу “Інженерна графіка” студентів будівельних та архітектурних спеціальностей / Укладачі: Л.М. Лебедєв, І.Г. Астахова, А.О. Нікітіна, Т.П. Ярова –Дніпропетровськ: ПДАБА, 2005. - 23с.
Методичні вказівки призначені для виконання розрахунково-графічної роботи “Аксонометрія і тіні” студентами будівельних та архітектурних спеціальностей денної форми навчання.
Укладачі: доцент Л.М. Лебедєв
ст. викл. І.Г. Астахова
ас. А.О. Нікітіна
ст. викл. Т.П. Ярова
Відповідальний за випуск:
д.т.н., професор В.О. Бараненко, завідувач кафедри нарисної
геометрії та графіки
Рецензент: доцент С.О. Недодатко
Затверджено
на засіданні кафедри нарисної геометрії та графіки
Протокол № 7 від 03.02.2005 р.
Зав. кафедрою нарисної геометрії та графіки
______________В.О. Бараненко
Затверджено
на засіданні Методичної ради ПДАБА
Протокол № ( ) від . .200 р.
Передмова.
Метою завдання є набуття практичних навичок побудови аксонометрії об’єкта, тіней у прямокутних та аксонометричних проекціях.
Кінцевим результатом виконання завдання є побудова за прямокутними проекціями будівлі її аксонометрії, побудова тіней у прямокутних та аксонометричних проекціях.
Для виконання завдання “Аксонометрія і тіні” необхідно відпрацювати наступні розділи нарисної геометрії “Аксонометричні проекції”:
([1] – 11., 14., 14.1. ... 14.4. [2] – ІХ., § 49, 50, 53. [3] – ХІ., § 55 ... 57.)
“Тіні у прямокутних та аксонометричних проекціях.”
([1] – ІV., 16., 16.1. ... 16.5. [2] – VІІІ., § 45 ... 48. Х., § 56 ... 58. [3] – VІІ., § 36 ... 38. VIІІ., § 39 ... 40. [3] – ХІV., § 58 ... 60.)
Виконання епюра складається з графічних розділів – етапів:
етап І – Компонування креслення. Креслення прямокутних проекцій будівлі;
етап ІІ – Побудова тіней у прямокутних проекціях;
етап ІІІ – Побудова вторинної проекції будівлі;
етап ІV – Побудова аксонометрії будівлі;

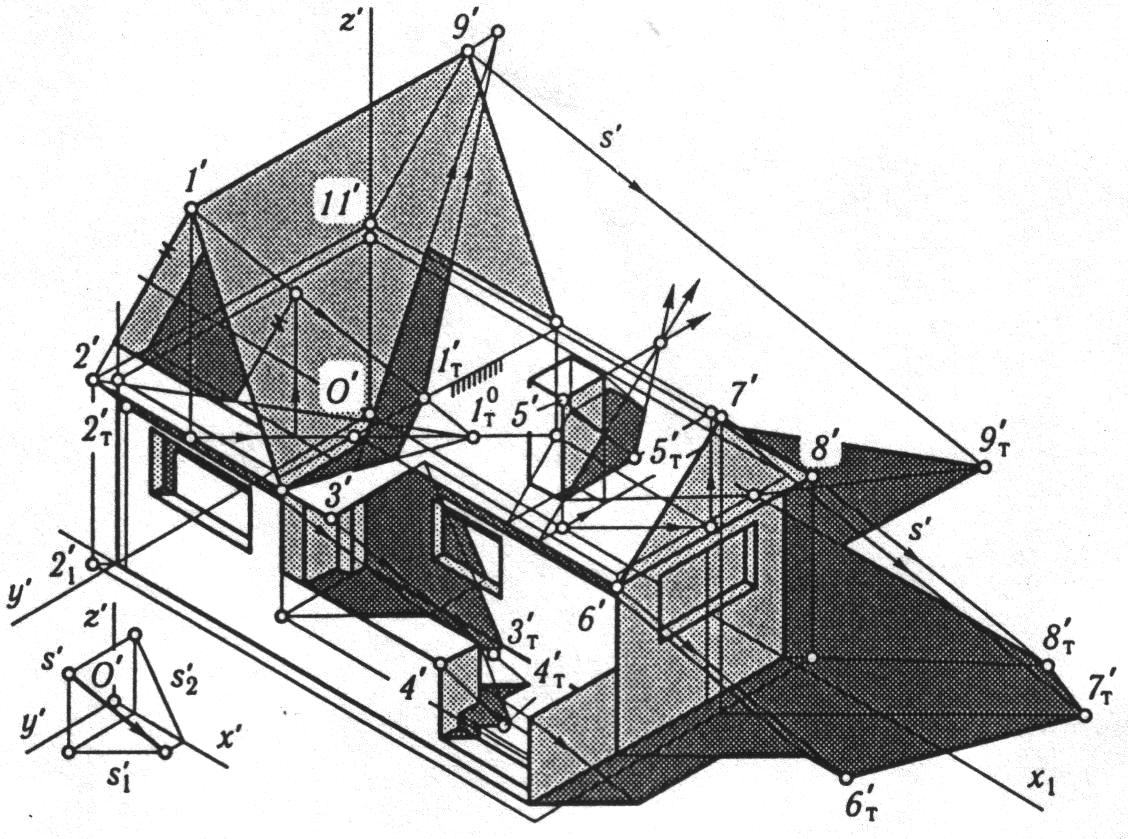

етап V – Побудова тіней у аксонометричних проекціях;
етап VІ – Загальне оформлення епюра.
І. Загальні вказівки до виконання завдання.
Завдання виконують за індивідуальними варіантами, наведеними у методичних вказівках, додаток А. Варіант обирають відповідно до порядкового номера у журналі групи.
Завдання виконується на форматі А2 (або на форматі А3) простим олівцем з відмивкою у кінцевому етапі.
ІІ. Послідовність виконання епюра.
Етап І. Компонування креслення. Накреслювання прямокутних проекцій будівлі.
Завдання виконується на форматі А2 (А3). Більша сторона креслення може мати горизонтальне або вертикальне розташування, що залежить від пропорцій висоти, ширини, довжини заданої будівлі (рис. 1).
Аркуш креслення оформлюється відповідно до ГОСТ 2.301 – 68, ГОСТ 2.104 – 68.
У лівій (або правій) верхній частині аркуша розташовують прямокутні проекції об’єкта, збільшуючи у 1,5 ... 2,5 рази лінійні розміри його зображення у додатку.
Рис. 1
При цьому горизонтальну проекцію об’єкта рекомендується розташувати відносно осі х1 2 на відстані, трохи більшій, ніж висота об’єкта (рис. 1).
Прямокутні проекції з тінями повинні займати ¼ ... ½ частину креслення, на вільній частині розташовується аксонометрія об’єкта і тіні у аксонометрії.
