1.4 Технические данные выключателя вов-25-4м
Номинальное напряжение 25 кВ
Номинальный ток 400 А Номинальный ток отключения 10 к А
Номинальное давление сжатого воздуха 882 кПа
Диапазон рабочего давления сжатого воздуха 588—882 кПа Мощность отключения:
при давлении воздуха 588—882 кПа 250 MB-А
при давлении воздуха 450—588 кПа 125 »
Снижение давления воздуха в резервуаре при отключении не более 245 кПа
То же при включении не более 49 »
Собственное время отключения выключателя при давлении
76,4 кПа не более 0,04 с
Собственное время включения выключателя 0,18 с
Время запаздывания разъединителя не менее 0,03 с
Номинальное напряжение цепи управления 50 В
Ток срабатывания электромагнита переменного тока 11 А
Число блок-контактов замыкающих 3
То же размыкающих 3
Масса 200 кг
1.5 Нелинейный резистор и трансформатор тока
Комплектно с воздушным выключателем ВОВ-25-4М поставляются нелинейный резистор, специальный трансформатор тока на проходном изоляторе и реле, с помощью которого осуществляется защита от коротких замыканий в силовой цепи электровоза.
Нелинейный резистор предназначен для уменьшения перенапряжений, возникающих на дугогасительных контактах при разрыве дуги. После размыкания разрывных контактов главного выключателя на них возникает дуга, которая гаснет обычно тогда, когда ток переходит через нулевое значение. В определенных условиях дуга может погаснуть и раньше, что сопровождается резким спаданием тока. Быстрое уменьшение тока вызывает перенапряжения, которые могут быть опасны для оборудования. Для уменьшения перенапряжений следует растянуть во времени процесс спадания тока. Это и выполняет нелинейный резистор. Отличительной его особенностью является непостоянство сопротивления — нелинейность. При увеличении напряжения, приложенного к резистору, его сопротивление становится меньше, и наоборот. В случае возникновения перенапряжений в момент обрыва дуги между разрывными контактами его сопротивление становится меньше — через резистор протекает ток, который снижает и часто совсем снимает перенапряжение. После этого его сопротивление увеличивается, что обусловливает необходимое уменьшение тока для отключения его разъединителем.
Резистор крепится к фланцам горизонтального изолятора выключателя и подключается параллельно дугогасительным контактам.

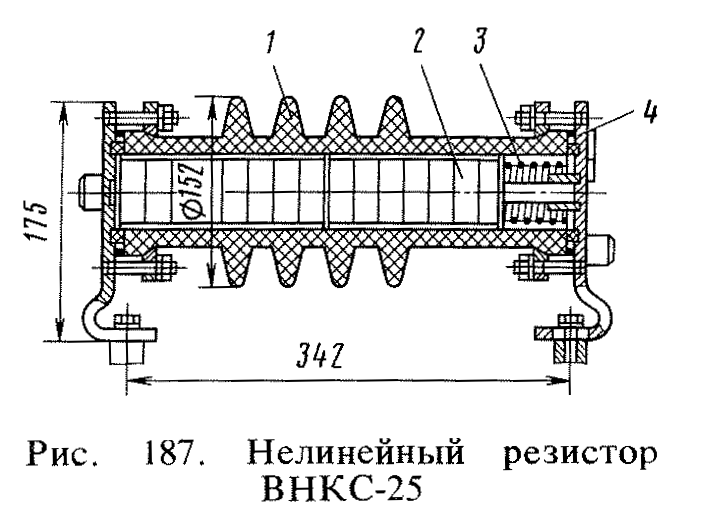

Нелинейный резистор типа ВНКС-25 (рис. 4) состоит из полого фарфорового изолятора 1, внутри которого расположены керамические шайбы 2, прижимаемые пружиной 3. Фланцы 4 закрывают изолятор с торцов и одновременно используются для крепления резистора к главному выключателю.
Рисунок 4 – Нелинейный резистор ВНКС-25
Резистор ВНКС-25М рассчитан на номинальное напряжение 25 кВ.
Через трансформатор тока ТПОФ-25 осуществляется ввод провода с напряжением 25 кВ, идущего от главного выключателя, расположенного на крыше, к первичной обмотке тягового трансформатора, установленного в кузове электровоза. Кроме того, трансформатор ТПОФ-25 используется для контроля тока в цепи с напряжением 25 кВ.
В проходной изолятор 1 (рис. 5) встроен трансформатор тока, первичной обмоткой которого является токоведущий стержень 2 изолятора. Вторичная обмотка трансформатора тока намотана на кольцевой сердечник 3. Она имеет 16 витков. Таким образом, коэффициент трансформации равен 16. Это значит, что ток во вторичной обмотке трансформатора в 16 раз меньше, чем в первичной, т. е. в стержне 2. Вторичная обмотка трансформатора тока соединена с обмоткой реле максимального тока (РМТ), смонтированного в воздушном выключателе.
Рисунок 5 – Проходной изолятор с трансформатором
В их цепи всегда протекает ток, пропорциональный току выключателя. РМТ срабатывает, если ток выключателя превышает ток уставки. Катушка реле имеет шесть зажимов, которыми она может быть подсоединена к трансформатору тока. Меняя число рабочих витков катушки, можно изменять уставку реле максимального тока. Чем больше витков в катушке реле, тем меньше ток его срабатывания.
