2.8 Проектирование внутридомового газопровода

2.9 Устройство ввода газопровода.

В настоящее время ввод газа в жилые дома может быть только цокольного типа; это такой ввод, при котором газопровод, дойдя до здания, поднимается строго вертикально вверх по цоколю здания. При этом соблюдается следующие технические условия: а) при выходе газопровода из земли он заключается в футляр, концы которого выступают над землёй не менее чем на 30 см., а нижний конец футляра должен отступать от горизонтального подземного газопровода не менее чем на 20 см. б) на высоте 1.5м от земли устанавливается отключающее устройство кран. в) для защиты газопровода от электрохимической коррозии над краном устанавливают изолирующее

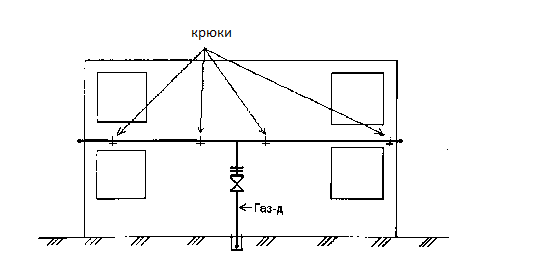

Разводка по дому (от ввода до стояков). Газопровод прокладывается по наружным стенам жилого дома. В моём проекте разводка по дому проходит на высоте 2.80 , проходя над окнами. Газопровод окрашен в жёлтый цвет.

Для того чтобы попасть внутрь здания т делаю опуски на 0.5 м., на которых устанавливают антивандальные краны. Далее газопровод пересекает стену, при пересечении он заключается в футляр, далее происходит врезка в газовый стояк на высоте 2.20 м. от пола.

Внутриквартирная разводка. Транспортирует газ от стояка к газовому прибору. Особенность прокладки данного элемента: в местах установки газовой аппаратуры разрешено резьбовое соединение. На каждом опуске перед прибором устанавливается отключающее устройство кран.

Футляр

.

- труба большего диаметра, устанавливаемая на газопроводе. Футляры выбираются настолько больше, чтобы кольцевой зазор между футляром и газопроводом был: а) не менее 5 мм. для газопроводов, чей диаметр не больше 10 мм. для газопроводов большего диаметра.

Ф утляры нужны для защиты газопровода от механических повреждений, для удобства демонтажа и для защиты от коррозии.

1)Газопровод

2)Футляр

3)Битумная эмаль

4)Просмоленная пенка

5)Бетон марки 110

2.10. Унифицированная газовая плита пг-4.

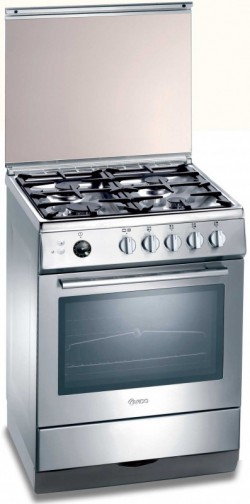

Устройство газовой плиты - горелка.

Газовая горелка является основной составляющей любой плиты работающей на газу. Именно в ней смешиваются воздух и природный газ. Как правило, стандартная горелка имеет мощность от 1,5 до 2 кВт. Но существуют газовые горелки как с пониженной 1 кВт, так и с повышенной 3 кВт мощностью. Последнее время можно встретить на рынке плиты, которые имеют две стандартные горелки, одну с повышенной и одну с пониженной мощностью.

Кроме того, современная газовая плита имеет такие полезные приспособления как газ контроль и электророзжиг.

Устройство газовой плиты - система газ контроля.

Газ контроль представляет собой термоэлектрическую систему. Его задача в блокировке подачи газа, если огонь в духовке или газовой горелке погаснет, или не загорится при поджигании плиты. Системой газ - контроль может быть оснащена как духовка, так и варочная поверхность, либо они вместе.

Устройство газовой плиты - электроподжиг.

Система электроподжига состоит в том, что газовая плита поджигается от пьезоэлемента, который расположен на плите у каждой горелки или в духовке, либо и там и там. Различают ручной и автоматический электроподжиг. Ручной - когда нужно повернуть ручку подачи газа на горелку и нажать кнопку электроподжига, расположенную на газовой плите. Автоматический - когда горелка загорается при повороте ручки.

Устройство газовой плиты - духовой шкаф.

Сегодняшние газовые плиты оснащены как газовыми так и электрическими духовками.  Газовые духовки - могут быть оснащены механическим таймером, термометром, грилем, подсветкой духовки, дверцей с безопасным остеклением (последние модели).  Электрические духовки - имеют гриль, автоматическую регулировку температуры, микроволновую печь и другие приспособления, которые облегчат труд хозяйке.

Устройство газовой плиты - варочные поверхности.

Варочные поверхности газовых плит в свою очередь делятся на две группы.  Первая категория варочных поверхностей имеет эмалевое покрытие ( белого, черного, коричневого, серебристого цветов), либо покрытие варочной поверхности изготовлено из нержавеющей стали. Панели этого типа имеют съемные чугунные рамки-держатели для кастрюль. В свою очередь рамки бывают как сплошные, так и разделенные на секции. Горелки в газовых плитах изготовлены или из чугуна или из латуни, поскольку считается, что это самый надежный материал, который практически не подгорает.
