МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение высшего профессионального образования
«Национальный исследовательский ядерный университет «МИФИ»
Факультет «Автоматика и электроника»
Кафедра «Электротехника»
Дипломная работа по теме
«Исследование электрической прочности коммутаторов РВУ-43, РВУ-53 и их модификаций»
Дипломник
|
|
студент группы А12-10 Маркевич Г.В.
|
Научный руководитель
|
|
д.т.н. Алферов Д.Ф.
|
|
|
к.т.н., в.н.с ФГУП ВЭИ |
Рецензент
|
|
Сидоров В.А. |
Зав. кафедрой № 8
|
|
д.ф-м.н., профессор Школьников Э.Я.
|
Москва 2014
Содержание
1. Введение 3
1.1 Общие сведения 3
2. Теоретический обзор управляемых вакуумных разрядников 7
2.1. Управляемые вакуумные разрядники 7
2.2. Условия пробоя в вакууме 12
2.3. Вакуумная дуга 19
2.3 Особенности развития разряда в РВУ 22
3. Исследование электрической прочности 25
3.1.Объекты и методика исследования модификаций РВУ-53 25
3.2. Результаты испытаний РВУ-53. 27
3.3. Объекты и методика исследования модификаций РВУ-43 29
3.4. Результаты испытаний РВУ-43. 31
4. Моделирование в Comsol 37
4.1. Обзор программы Comsol 37
4.2.Моделирование РВУ в Comsol. 40
4.4.Исследование влияния системы экрана на УВП 41
4.5. Исследование влияния потенциала управляющего электрода на УВП 47
Заключение. 49
Список литературы. 50
Введение
Общие сведения
Сильноточные управляемые вакуумные разрядники применяются в качестве коммутирующих элементов при создании генераторов импульсных токов вплоть до нескольких мегаампер. Особый класс занимают отпаянные управляемые вакуумные разрядники, разрабатываемые с 80-х годов прошлого века в ВЭИ. Они достаточно компактны ø100–140 мм, h=200 мм, при весе 2-7 кг; имеют достаточно высоковольтную область применения – вплоть до 40-50 кВ, пропускают токи до 500 кА и обладают ресурсом срабатывания от десятков до сотен тысяч включений в зависимости от коммутируемой мощности.
У вакуумных разрядников есть определенные положительные качества: отсутствие накальных цепей (в противоположность тиратронам), и как следствие постоянная готовность к работе, вакуум внутри разрядника позволяет использовать РВУ в приборах при наличии радиационных полей. Эти достоинства вакуумных разрядников позволяют успешно использовать их в прикладных задачах при создании быстродействующих сильноточных систем автоматики.
Развитие импульсных технологий и электроэнергетики предъявляет жесткие и противоречивые требования к коммутирующим устройствам, которые являются одним из важнейших узлов любой энергетической установки: коммутатор должен пропускать большие импульсные токи (до сотен килоампер), выдерживать высокое напряжение (до 100 кВ) и при этом быть надежным, долговечным и обеспечивать экономическую эффективность технологии.
Примером
использования может служить ГИН
(генератор импульсного напряжения)
(рис. 1.1.). Принцип создания генераторов
основан на относительно медленном
накоплении энергии в первичном накопителе
с последующим быстрым ее разрядом.
Используются для получения большой
импульсной мощности, т.е. для получения
больших импульсов тока ускоренных
частиц. Наибольший ток и удельную
мощность можно получить, применив,
например, в качестве первичного накопителя
конденсаторы (генератор Маркса), время
удержания которых составляет по порядку
величины минуты, а плотность энергии
достигает ~105
Дж/м3.
Типичные параметры ГИН-ов: энергозапас
~1 МДж, выходное напряжение ~1 МВ,
длительность импульса 10-1-102
мкс.
Рис 1.1. Принципиальная схема ГИН
Вторым, но не по расспространнености, примером использования является применение РВУ в релейной защите (РЗ). Релейная защита - комплекс автоматических устройств, предназначенных для быстрого (при повреждениях) выявления и отделения от электроэнергетической системы повреждённых элементов этой электроэнергетической системы в аварийных ситуациях с целью обеспечения нормальной работы всей системы. Принцип использования заключается в том, что при обнаружение предельных значений тока и угрозе короткого замыкания (КЗ) ток отводится от основной цепи шунтирующим включением коммутаторов. Отключение происходит за микросекунды и обеспечивает снижение уровня тока в защищаемой цепи и уменьшает уровень восстанавливающегося напряжения на разрыве сетевого выключателя. Пример приведен на рис. 1.2 с сайта института ВЭИ АВИС.
Высоковольтный быстродействующий коммутатор (ВБК) подключается параллельно основной цепи из группы защищаемых выключателей. Сами коммутаторы внутри ВБК, в данном случае, подключены параллельно, и при КЗ включаются блоками запуска (БЗ). Также возможно последовательно включение, все зависит от поставленных задач и примененных РВУ.

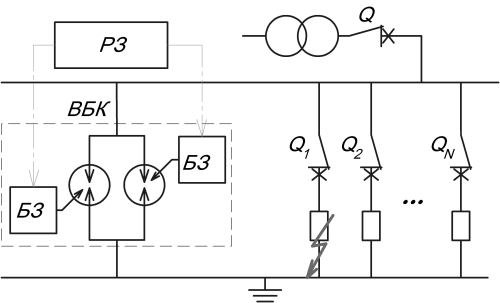

Рис. 1.2. Первый пример использования РВУ в релейной защите
Q – вводной выключатель, Q1…n – группа защищаемых выключателей, ВБК – высоковольтный быстродействующий коммутатор, РЗ – система релейной защиты, БЗ – блок запуска.
Область примения таких схем - в сетях свыше 110 кВ и токах КЗ более 80 кА, где требуется подключение нескольних последовательно-параллельно соединенных РВУ. Разработанные в ВЭИ разрядники типа РВУ-43 широко используются для многократных сильноточных импульсных коммутаций в диапазоне токов 10-500 кА с величиной передаваемого заряда в импульсе от 40 Кл до 300 Кл и более при рабочем напряжении 1-30 кВ. Испытания этого разрядника изложены в параграфе 3.4.
По результатам исследований можно сказать, что разрядники отвечают всем основным требованиям высоковольтной защиты. И показывают отличные результаты, как компоненты релейной защиты, по всем основным свойствам: быстродействие, надежность и ресурс включений.
Сфера применения реленой защиты достаточна велика - начиная от защиты от замыканий на землю электрооборудования, до измерения расстройки компенсации и автоматической настройки дугогосящих реакторов. Что может быть применено на гидро- и атомных электростанциях, различных исследовательских работах.
Основным элементом РВУ является управляемый вакуумный промежуток (УВП), который представляет собой конструкцию из двух основных и одного управляющего электродов. Управляющий электрод устанавливается на одном из основных электродов и отделяется от него с помощью диэлектрической вставки. Обычно УВП размещается в керамическом герметизированном корпусе, который выполняет также функции изолятора. Внутренняя поверхность корпуса защищается от продуктов эрозии основных электродов с помощью экранной системы, которая заметно влияет на распределение электрического поля в РВУ. Основные элементы конструкции приведены на рис. 2.4.
Для успешного применения РВУ в сетях среднего и более высокого класса напряжения необходимо повысить их электрическую прочность и надежность включения в широком диапазоне коммутируемых токов. В связи с этим становится актуальной задача исследования экранной системы и влияния потенциала управляющего электрода на распределение полей, с целью повышения электрическая прочности коммутирующих и защитных устройств на основе УВП и их предельных параметров.
В настоящей работе рассмотрена возможность повышения электрической прочности РВУ путем увеличения радиуса экранной системы и изменения потенциала управляющего электрода.
Данная дипломная работа посвящена рассмотрению и решению ряда перечисленных ниже задач:
Во второй главе, на основе известных литературных источников, делается обзор теоретического описания процессов, протекающих в управляемых вакуумных разрядниках, приводятся технические характеристики вакуумных разрядников. Описываются общие характеристики вакуумной дуги, условия развития пробоя, электрическая прочность вакуумных промежутков.
В третьей главе, исследуется электрическая прочность РВУ-43, РВУ-53 и их различных модификаций в практических экспериментах, приводится схема испытательного стенда, статистическая обработка данных.
В четвертой главе, проведены расчеты распределения электрического поля в РВУ при помощи программного пакета Comsol, приводится анализ результатов исследований, предлагаются на основе результатов возможные улучшения системы.
