4.2. Конструирование сети внутреннего холодного водопровода
Внутренний водопровод состоит из следующих элементов: ввод во владение, ЦТП (в нем располагаются водомерный узел, повысительная установка, водонагреватель и другое инженерное оборудование), ввод в здание, водомерный узел, водопроводная сеть (магистраль, стояки, поквартирная разводка с подводками к приборам), арматура (запорная, регулирующая, предохранительная, водоразборная), КИП.
Согласно п.10.1. [1], внутренние трубопроводы холодной воды (при d<150 мм) монтируются из стальных оцинкованных труб (ГОСТ 3262-75*) или из других материалов, разрешенных для этих целей органами Государственного санитарного надзора Республики Беларусь.
Примечание. Совет Министров Республики Беларусь 27 июня 2003 года издал Постановление за N 860 “О расширении применения полимерных изделий в строительстве и жилищно-коммунальном хозяйстве”, которое обязывает все проектные и строительные организации максимально использовать полимерные трубы.
Вводы водопровода выполняются, как правило, из чугунных водопроводных труб (ГОСТ 9583-75). Обычно материалы труб, расположенных вне здания (чугун), и внутри здания (сталь), до магистрали не совпадают, также как и их сортаменты (диаметры: наружные и внутренние). Поэтому, для их соединения в разделе “Монтажное проектирование”, разрабатывается и затем изготавливается специальный узел (из стали), который позволяет соединить эти два разных материала, разных диаметров.

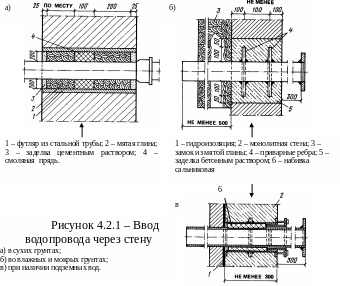

В зависимости от влажности грунта, ввод может проходить через фундамент одним из способов, показанных на рисунке 4.2.1.
В сухих грунтах при пересечении стен или фундаментов вводы рекомендуется прокладывать в футлярах из стальных труб (рисунок 4.2.1 а).
Вводы в подвалы при влажных и мокрых грунтах прокладываются с применением ребристых патрубков, а при наличии грунтовых вод – используются сальники (рисунок 4.2.1 б).
Примечание: в практике распространены два вида сальников – набивные и нажимные. Набивные сальники (рис. 4.2.1.а) применяют в сухих грунтах, они состоят из набивки, эластичного грязеводонепроницаемого заполнителя (мятая глина) и цементной стяжки. Нажимные сальники (рис. 4.2.1.в) используют при высоком уровне залегания грунтовых вод. Они более сложны по конструкции, но герметичность их значительно выше. Нажимной фланец с помощью болтов притягивается к фундаменту и уплотняет набивку.
Таблица 4.1. – Размеры футляров и сальников для вводов
Материал труб ввода |
Рекомендуемый диаметр, мм |
||
ввода |
футляра |
сальника |
|
1 |
2 |
3 |
4 |
Сталь |
25 |
219 |
– |
40 |
245 |
– |
|
50 |
273 |
– |
|
75 |
299 |
– |
|
100 |
325 |
– |
|
Чугун |
65 |
299 |
114 |
100 |
325 |
152 |
|
150 |
377 |
194 |
