4.1. Выбор системы и схемы внутреннего холодного водопровода

Выбор системы и схемы внутреннего холодного водопровода зависит от назначения здания, его высоты (этажности) и внутреннего объема.

Системы внутреннего водопровода подразделяются:

1) по назначению на:

• хозяйственно-питьевые;

• производственные;

• противопожарные;

• поливочные;

• специальные питьевые.

Примечание: В зависимости от качества и количества, а также требуемого давления воды, системы могут быть: раздельными (или полураздельными) и объединенными (или едиными).

2) по типу источника водоснабжения на:

• централизованные;

• местные.

3) по способу использования воды на:

• проточные (питательные);

• оборотные (циркуляционные);

• с повторным использованием воды.

Схемы внутренних водопроводов подразделяются:

1) по надежности работы на:

• тупиковые (перерыв в подаче воды возможен до нескольких часов);

• кольцевые (перерыв в подаче воды невозможен);

• двойные (перерыв в подаче воды приводит к аварии или порче технологического оборудования).

2) по способу прокладки магистралей на:

• схемы с нижней разводкой (для жилых, общественных, гражданских зданий и сооружений);

• схемы с верхней разводкой (для некоторых промышленных зданий, где невозможна прокладка магистралей в цоколе или на 1-ом этаже).

Если здание жилое и расположено в черте населенного пункта, на территории, охваченной городскими сетями водопровода и канализации, то в нем могут быть лишь централизованная хозяйственно-питьевая проточная (питательная) и противопожарная системы. Если жилое здание высотой до 12 этажей, то принимается только централизованная проточная хозяйственно-питьевая система. В этом случае схема водоснабжения – тупиковая, с нижней разводкой (т.к. перерыв в подаче воды возможен).

Если жилое здание имеет 12 и более этажей, то принимается объединенная система водоснабжения: хозяйственно-питьевая и противопожарная. Схема водоснабжения для зданий высотой 12 – 18 этажей принимается с нижней разводкой, с кольцевой магистралью, но с тупиковыми стояками и не менее, чем с 2-мя вводами.

Для более высоких зданий желательно применять 3-х – трубную схему водоснабжения и не менее, чем с 2–3-мя вводами.

Сама схема определяет и набор тех или иных входящих в нее элементов.

Чтобы выяснить – нужна ли в схеме повысительная установка, надо рассмотреть соотношение гарантийного (в уличной сети) и требуемого (для здания) напоров. Минимальный гарантийное напор задан в исходных данных, а требуемый необходимо определить. Поэтому, для того чтобы предварительно определить – необходимо применить повысительную установку или нет, используется формула, взятая из расчетов городского водопровода – для определения свободного напора, м, перед зданием в диктующей точке водопроводной сети города в зависимости от этажности этого здания:

, (4.1.1)

где n – число этажей в здании;

4 – сумма высоты этажа и потерь напора на одном этаже (в среднем).

Если – повысительная установка не требуется.

В противном случае – она предусматривается.

Тип повысительной установки выбирается в зависимости от назначения здания.

При постоянном или периодическом недостатке давления в наружной водопроводной сети могут быть применены следующие повысительные установки:

• с непрерывно или периодически действующими насосами при отсутствии регулирующих емкостей (для производственных или пожарных нужд);

• с насосами производительностью, равной или превышающей максимальный часовой расход воды, работающими в повторно-кратковременном режиме совместно с гидропневматическими или водонапорными баками (для хозяйственно-питьевых целей);

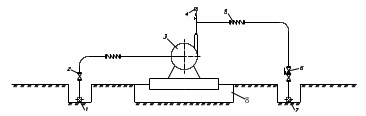

Один из вариантов установки насосов, позволяющий значительно снизить шум, возникающий при работе насосов, приведен на рисунке 4.1.

Р исунок 4.1 – Схема установки центробежного насоса

1 и 7 – всасывающий и напорный трубопроводы; 2 – запорная арматура; 3 – насос; 4 – манометр; 5 – вибровставка; 6 – обратный клапан; 8 – песчаная подушка.
