7. Элементы монтажного проектирования санитарно-технических систем.
К настоящему времени в строительстве произошли значительные качественные изменения в объемно-планировочных и конструктивных решениях различных зданий, направленные на повышение индустриальности и заводской готовности строительных сооружений.
Это потребовало пересмотра традиционных решений санитарно-технических устройств в целях значительного снижения трудоемкости монтажа и приближении санитарных систем по степени индустриальности и заводской готовности к строительным конструкциям.
Наиболее эффективное решение этой задачи стало возможным при совмещении элементов инженерного оборудования со строительными конструкциями зданий, и унификации и сокращении типоразмеров отдельных деталей и элементов санитарно-технических систем, а также организации их производства из укрупненных элементов и узлов на специализированных предприятиях.
С переходом на индустриальные и поточные методы монтажа санитарных систем с разделением работ на заготовительные и монтажно-сборочные особое значение в проектной рабочей документации приобретают типовые монтажные чертежи. Пользуясь ими, можно производить предварительную заготовку всех конструктивных деталей и укрупненных узлов систем на центральных заготовительных заводах (ЦЗЗ) или мастерских (ЦЗМ): на строительном объекте производится только сборка санитарно-технических систем из готовых элементов.
В рабочих монтажных чертежах допускается применение только стандартных (размеры которых постоянны) и типовых (длина которых зависит от размеров строительных конструкций зданий) монтажных деталей и узлов, заготовленных индустриальным путем.
Изготовляемые заводским способом конструктивные детали и укрупненные узлы санитарно-технических систем должны быть увязаны со стандартными и типовыми строительными деталями заводского изготовления, с которыми они компонуются и совместно размещаются при сооружении зданий. Поэтому разработка монтажных чертежей осуществляется в комплексе с разработкой архитектурно-строительных чертежей, в которых должны быть учтены все требования, касающиеся размещения отдельных элементов санитарно-технических систем в пределах зданий.
Монтажное проектирование возможно лишь при типизации планировок санитарных и санитарно-бытовых узлов зданий и конструкций размещаемого в них санитарного, теплового и газового оборудования.
Монтажное проектирование предназначено для создания монтажных рабочих проектов по отдельным системам, необходимым для изготовления элементов и узлов системы, одновременно со строительством здания или даже раньше.
При разработке рабочих монтажных чертежей необходимо учитывать принимаемые в строительстве допуски, т.е. отклонения от проектных размеров.
В настоящее время приняты следующие строительные допуски:
1) По высоте этажей между отметками чистых полов в кирпичных зданиях ± 15мм и в крупнопанельных ± 10мм;
2) Отклонение осей отверстий в перекрытиях от вертикальной оси проходящих через них стояков ± 10мм;
3) Отклонение перегородок от вертикали 3мм на 1м высоты;
4) Для других строительных размеров в кирпичных зданиях не более ± 20мм и в крупнопанельных ± 10мм.
Учитывая возможность несовпадения размеров в натуре вследствие допусков, необходимо предусматривать соединение трубопроводов при помощи компенсирующих вставок, муфт, сгонов и др. элементов. Монтажные рабочие чертежи должны быть увязаны со строительными чертежами, для чего на них проставляются все привязочные строительные размеры с указанием мест прохода трубопроводов, расположения ниш, каналов и пр.
Для отдельных сложных объектов, с уникальным оборудованием (не типовым), возможно применение метода составления эскизов отдельных монтажных узлов по замерам с натуры, который получил название метода эталонного проектирования.
Осуществляется он следующим образом. Замерщик монтажной организации совместно с бригадой слесарей сантехников непосредственно на объекте принимают решения по размещению трубопроводов, арматуры, санитарных приборов и др., взяв за эталон один из узлов. После изготовления заготовок монтируют эталонный узел и, внеся необходимые поправки, принимают окончательное решение.
Таким образом, на основании монтажного проекта, составленного по рабочим чертежам строительной и санитарно-технической части проекта или на основе эталонного проектирования, можно заказать и получить необходимые заготовки труб и узлов к моменту начала монтажных работ. Монтажный проект с нанесенными строительными размерами или натурными замерами поступает в монтажную организацию, где замерщик составляет эскиз и заносит в него все строительные длины участков трубопроводов. Затем эскизы поступают на изготовительное предприятие, где определяют заготовительную длину каждой трубной детали и после их заготовки собирают в укрупненные трубные узлы. При этом следует различать строительную, заготовительную и монтажную длину. Строительная длина(Lс) определяет общие размеры собранного узла (детали), готового к установке на санитарно-технической системе (т.е. уже с фасонными соединительными частями). Заготовительная длина (Lз)длина трубы необходимая для получения изогнутой детали. Монтажная длина (Lм) определяет общие размеры готовой (изогнутой) детали, но без соединительных частей.

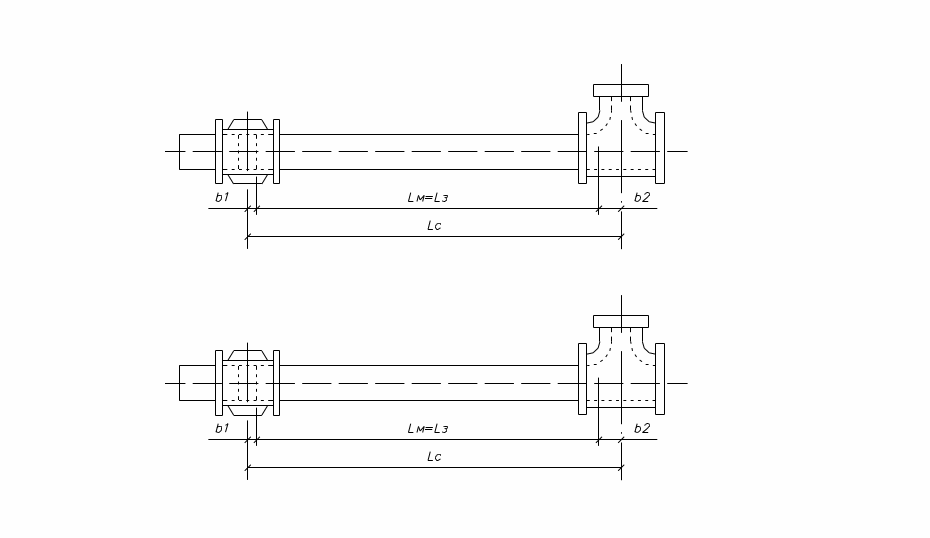

Рисунок 7.1 – Эскиз укрупненного трубного узла
Монтажные положения элементов систем и оборудования зависят от их типа, способа трассировки и прокладки отдельных участков линий (например, монтажное положение стояков зависит от способа их прокладки – открыто или скрыто, в бороздах или в каналах), от местоположения относительно оконных или дверных проемов и других строительных элементов здания, от места установки водоразборной арматуры, приборов и оборудования.
Из всего выше сказанного следует, что при проектировании систем при разработке строительных объектов, необходимо стремиться к меньшему числу типовых узлов и деталей. Строительные чертежи должны тщательно увязываться с монтажными чертежами систем, с тем, чтобы расхождение по размерам между проектом и реальностью были бы минимальны. Они компенсируются постановкой специальных деталей (сгона и т.д.) размеры которых уточняются при натурных замерах на объекте перед началом монтажа.

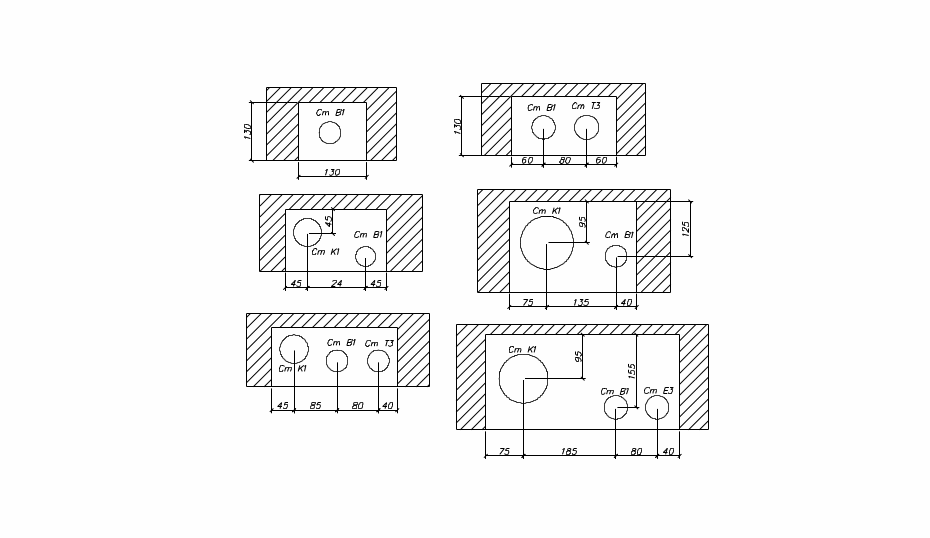

Рисунок 7.2. – Строительные чертежи, увязанные
