6.5. Расчет внутренней канализации

Расчет внутренней канализации состоит в определении расчетных расходов сточных вод и подборе диаметров (с определением d,v,i и h/d) труб сети, для пропуска этих расходов (см. [4]).

Расчетный расход сточных вод, л/с, определяется по формуле:

а) при общем максимальном секундном расходе воды <8 л/с в сетях холодного и горячего водоснабжения, обслуживающих группу приборов, по формуле 5 [1]:

, л/с (6.5.1)

где – общий максимальный секундный расход воды, определяется аналогично расходам воды в системе холодного водоснабжения, л/с (формула 4.4.1.);

– расход стоков от санитарно-технического прибора с наибольшей нормой водоотведения, л/с, принимаемый согласно приложению 2 [1].

б) в других случаях:

, л/с (6.5.2)

Расчет канализационных трубопроводов следует производить, назначая скорость движения жидкости , м/с, и наполнение таким образом, чтобы было выполнено условие:

(6.5.3)

= 0,5 – для трубопроводов из пластмассовых и стеклянных труб;

= 0,6 – для трубопроводов из других материалов.

При этом скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов – не менее 0,3.

Примечание: Соблюдение данного условия для начальных участков дворовой сети трудно достигается, особенно, если по ним текут небольшие расходы сточных вод. Поэтому, если на выпусках из здания, оно легко достижимо увеличением уклона, то на дворовой сети к этому надо подходить осторожно, т.к. при больших уклонах дворовой сети она становится значительно дороже. В таких случаях, когда на начальных участках дворовой канализационной сети имеют место небольшие расходы, а, следовательно, и наполнения – этим условием (6.5.3) пренебрегают и руководствуются соблюдением минимальной скорости движения стоков и реальными уклонами, которые диктуются нам действительностью. Такие участки называютcя “безрасчетными” («промывными»).

Цель гидравлического расчета дворовой канализационной сети заключается в подборе диаметров, уклонов и глубины заложения канализационных труб, при наполнениях и скоростях движения воды, обеспечивающих их самоочищение.

Расчетный расход сточных вод на участке сети определяется по формулам (6.5.1) и (6.5.2). При расчете следует помнить, что скорость протекания сточных вод должна быть более 0,7 м/с и на последующем участке должна равняться или быть больше скорости на предыдущем. Уклон канализационных труб принимается в зависимости от рельефа местности, однако для труб диаметром 150 мм он должен быть не менее 0,008; для труб диаметром 200 мм – не менее 0,007.

С минимальным уклоном трубы укладывают, когда уклон местности по их трассе равен или меньше их уклона. Когда уклон местности больше минимального уклона, установленного для труб, им придают уклон поверхности земли. При расчете желательно выбрать единый средний уклон по всей трассе дворовой канализации с целью упрощения ее прокладки. Расчет дворовой канализационной сети сводится в таблицу:

Таблица 6.5.1. – Расчет дворовой канализационной сети ( )

№ расчетных участков	L, м	N	NPtot		qtot л/с	q0s л/с	, л/c	Dу, мм	h/d	V, м/с	i		Падение H=il, м	Отметки поверхностей (м)				Глубина заложения (м)
														земли		Лотков труб		Н	К
														Н	К	Н	К
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20

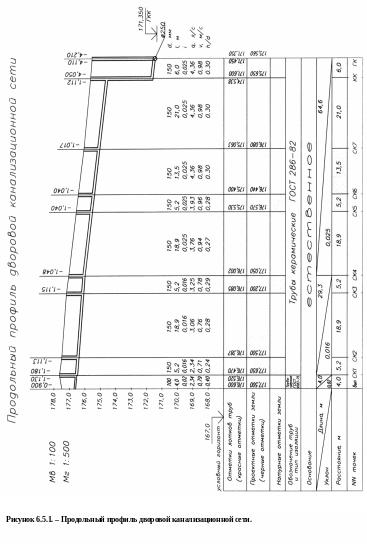

По результатам гидравлического расчета строится профиль дворовой сети канализации (смотри рис. 6.5.1.)
