Местные сопротивления и их коэффициенты на участках основного циркуляционного кольца (пример)
Номер участка |
Диаметр |
Наименование местных сопротивлений |
Коэффициенты местных сопротивлений |
Сумма коэффициентов местных сопротивлений |
1 |
50 |
Задвижка, два отвод |
0.5 2*0.5=1 |
1.5 |
2 |
40 |
Тройник на проходе |
1 |
1 |
3 |
40 |
Тройник на проходе |
1 |
1 |
4 |
32 |
Тройник на ответвлении |
1.5 |
1.5 |
5 |
20 |
Тройник на ответвлении |
1.5 |
1.5 |
6 |
20 |
Тройник на ответвлении, внезапное расширение, внезапное сужение, кран проходной, 2 отвода |
1.5 1 0.5 2 1.5*2=3 |
8 |
7 |
20 |
Крестовина на проходе |
2 |
2 |
8 |
20 |
Крестовина на проходе |
2 |
2 |
9 |
15 |
Тройник на ответвлении, кран двойной регулировки, кран проходной |
1.5 4 2 |
7.5 |
10 |
15 |
Крестовина на ответвлении |
3 |
3 |
11 |
20 |
Тройник на проходе кран проходной, кран двойной регулировки, отвод |
1 2 4 1.5 |
8.5 |
12 |
20 |
Тройник на проходе |
1 |
1 |
13 |
32 |
Тройник на проходе |
1 |
1 |
14 |
40 |
Тройник на ответвление |
1.5 |
1.5 |
15 |
40 |
Тройник на ответвление |
1.5 |
1.5 |
16 |
40 |
Отвод, задвижка |
0.5 0.5 |
1 |
Определим запас расчетного давления по формуле ,
пример
,
что допустимо.

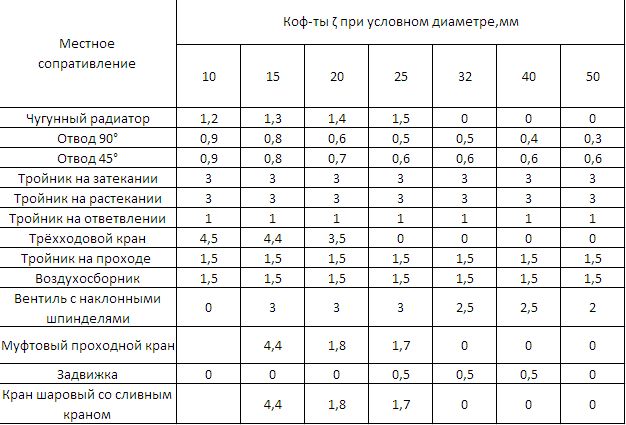

Местные сопротивления и их коэффициенты на участках основного циркуляционного кольца для расчёта заданного здания

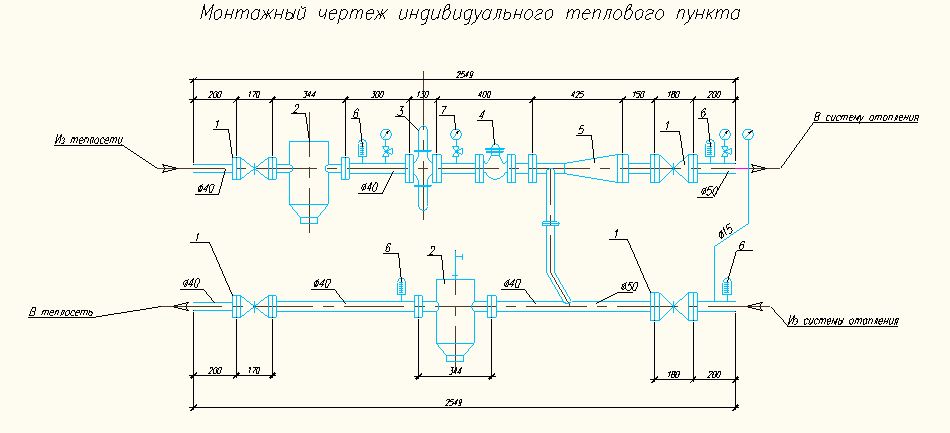

12. Расчет и подбор оборудования теплового пункта
Проектируемая система водяного отопления присоединяется к тепловой сети по зависимой схеме с установкой элеватора для снижения температуры воды в подающей трубопроводе путем подмешивания охлажденной воды из обратного трубопровода. Элеватор представляет собой струйный нагнетатель, в котором вода из тепловой сети подается в камеру всасывания через калиброванное сопло. Вокруг струи воды, вытекающей из сопла с большой скоростью, создается пониженное давление, что вызывает подсасывание охлажденной воды из обратного трубопровода. Струя смешанной воды движется в горловине элеватора с меньшей скоростью, чем в сопле, а при движении потока по диффузору скорость еще более падает за счет увеличения площади поперечного сечения, и гидростатическое давление возрастает.
Расчет
ИТП сводится к определению диаметра
горловины элеватора, в мм, для его подбора

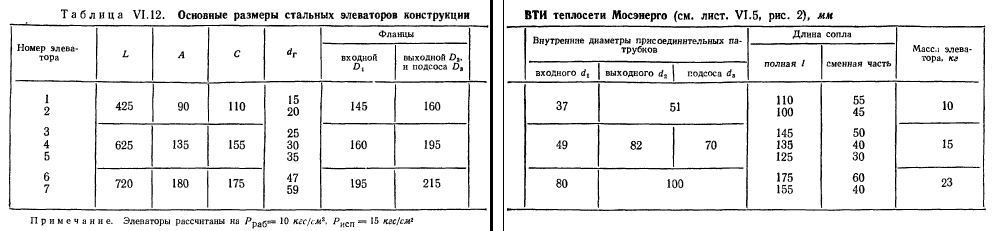

по серийным данным (6, табл. VI.12),
вычислению диаметра сопла элеватора,
мм, по соотношению
,
,
где
-
расход воды в системе отопления,
определяемый по формуле
,кг/ч;
- общие потери давления в основном
циркуляционном кольце, Па.
,
где u – коэффициент смешения, вычисляемы по формуле ,
Пример
Требуется
подобрать элеватор для следующих
условий: расчетная тепловая нагрузка
системы отопления
Вт;
температура воды в тепловой сети
составляет
= 150 °С,
= 70 °С;
параметры воды в системе отопления -
= 95 °С,
= 70 °С;
разность давления в тепловой сети
= 42 кПа; теплоемкость воды c
= 4,2 кДж/(кг·°С).
По формуле
определяем расход
воды в системе отопления, а коэффициент
смешения принимаем равным
(из
проведённых ранее расчётов).
Вычисляем давление, создаваемое элеватором по формуле
,
Определяем расход воды, подаваемой в систему отопления из тепловой сети
,
Расход воды,
подмешиваемой
из обратной магистрали системы отопления
в элеватор
,
.
Вычисляем диаметр горловины элеватора по формуле
.

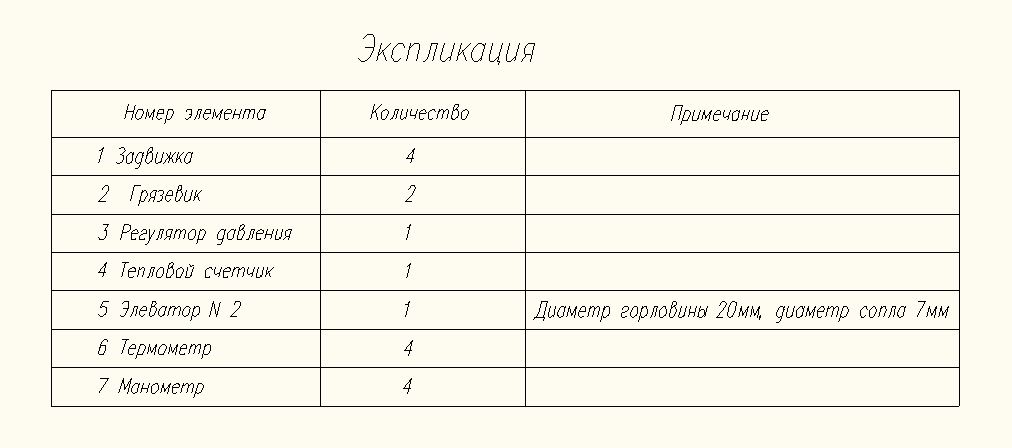

Принимаем к установке стандартный элеватор №2 , имеющий диаметр горловины 20 мм, т.е. близкий к полученному по формуле.
После подбора
серийного элеватора вычисляем диаметр
сопла элеватора
,
мм

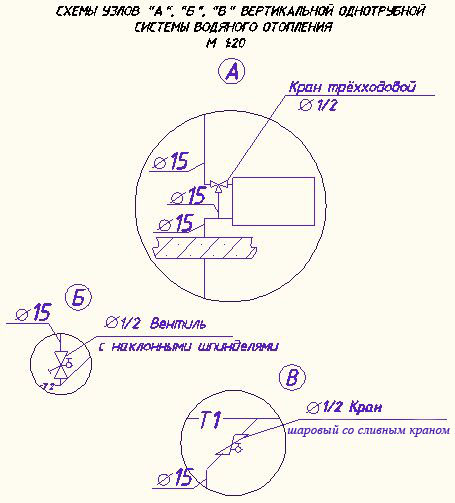

Узлы

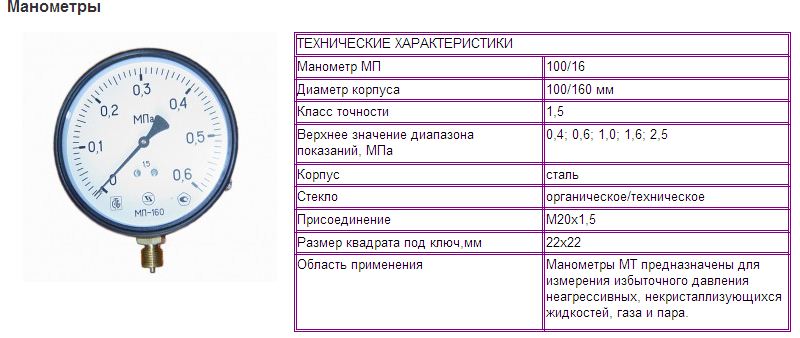

13. Спецификация на систему отопления здания
(см. Справочник проектировщика. Приложение III-X)
Счётчик
воды и тепла
Задвижка
Кран
трёхходовой муфтовый

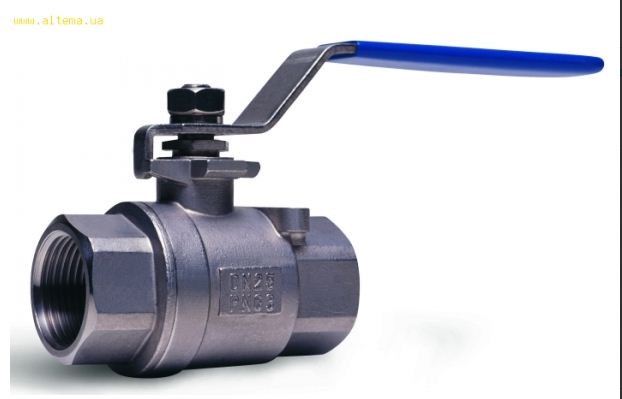

Кран шаровый муфтовый
Кран
сливной с заглушкой
14. Заключение
Уровень развития строительного производства в настоящее время определяется в числе других условий наличием высококвалифицированных специалистов – профессионалов. Знание основ теплотехники, теплогазоснабжения и вентиляции позволит будущему инженеру-строителю планировать и проводить мероприятия, направленные на экономию энергоресурсов, охрану окружающей среды, на повышение эффективности работы оборудования.
Выполнение курсового проекта дает возможность глубоко понять важность увязки объемно-планировочных решений строящихся сооружений и размещения инженерно-технического оборудования, предназначенного для поддержания нормируемых параметров микроклимата помещений.
Состояние воздушной среды в помещениях в холодное время года обусловливается действием не только отопления, но и вентиляции. Отопление и вентиляция совместно обеспечивают в помещениях, помимо температуры, определенные влажность, подвижность, давление, состав и чистоту воздуха. В жилых зданиях отопление и вентиляция неотделимы, они взаимно создают требуемые санитарно-гигиенические условия, способствуют снижению числа заболеваний, улучшению самочувствия людей.
Знания, приобретенные в процессе проделанной работы, будут являться фундаментальной информационной базой, которую можно эффективно применять в случаях возникновения сложных ситуаций при возведении зданий.
