10. Тепловой расчёт отопительных приборов
Пример (данные из примера приведённого выше):

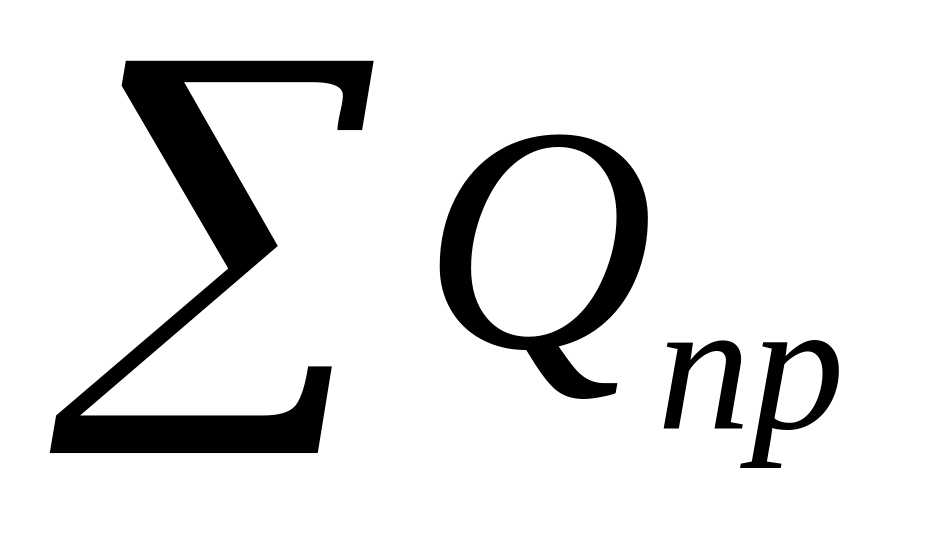

Определим количество тепла, отдаваемое всеми приборами, присоединенными к расчетному стояку по формуле:
,Вт
Тогда
2202,812

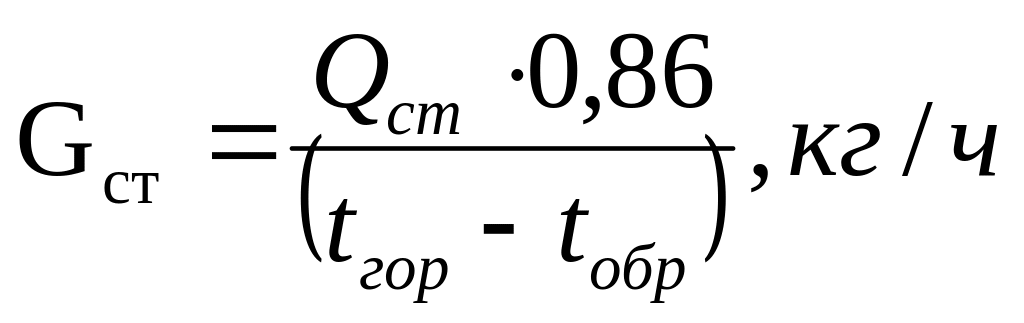

Определим расход теплоносителя через стояк по формуле:

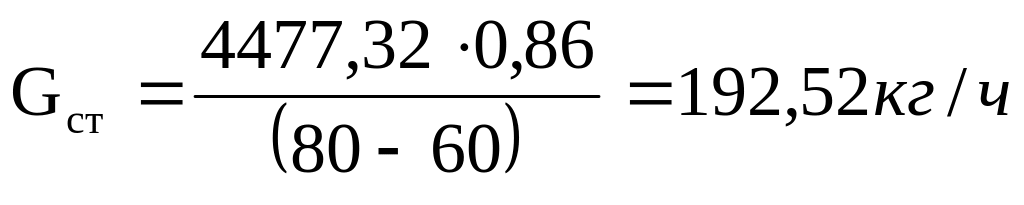

Тогда
Расчет упрощенный, не учитывающий отдачу от стояка и подводок.
Определяем расход теплоносителя через прибор по формуле:
Принимаем коэффициент
затекания

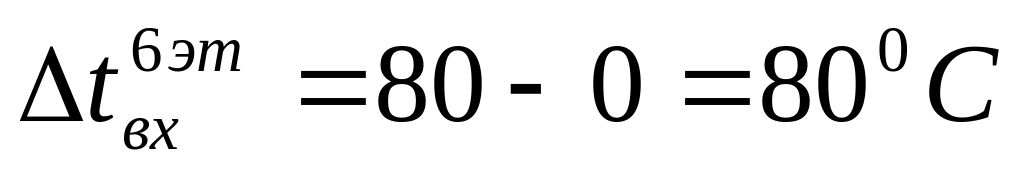

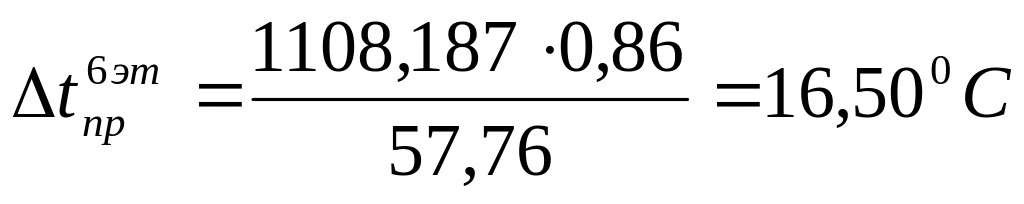

Определим степень остывания теплоносителя в каждом приборе по формуле:

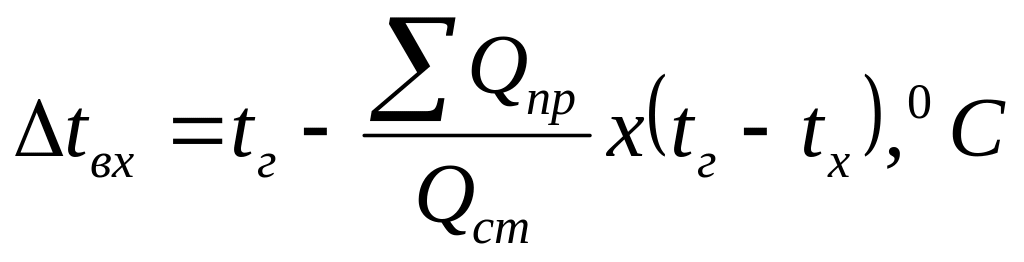

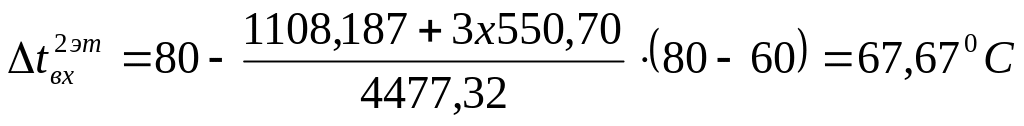

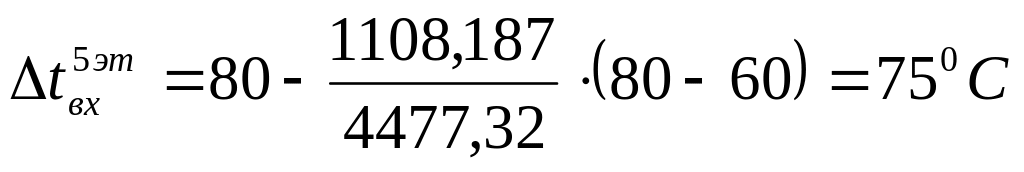

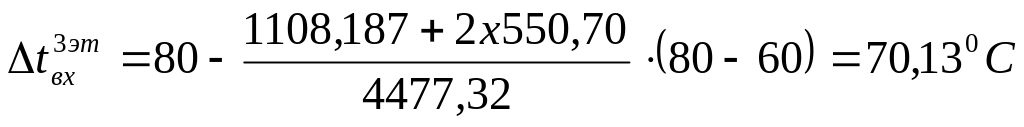

Определим температуру входа в каждый последующий отопительный прибор по движению теплоносителя по формуле:
Где:
-
теплоотдача приборов по движению
теплоносителя, которые тепло отдали

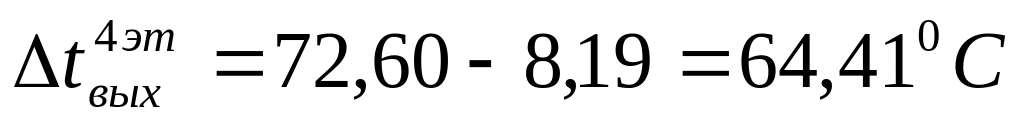

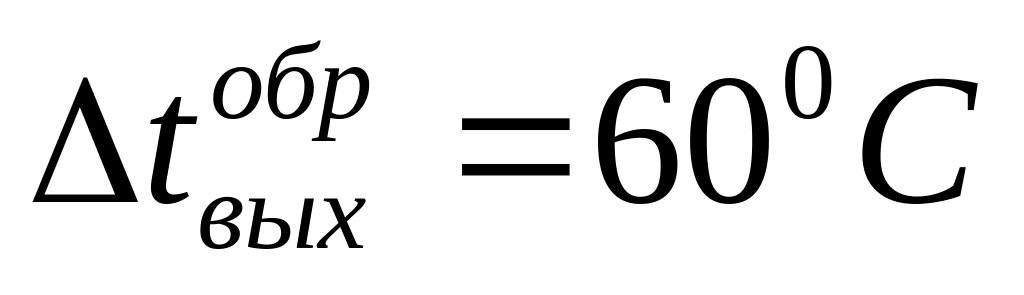

Определим температуру выхода по формуле:

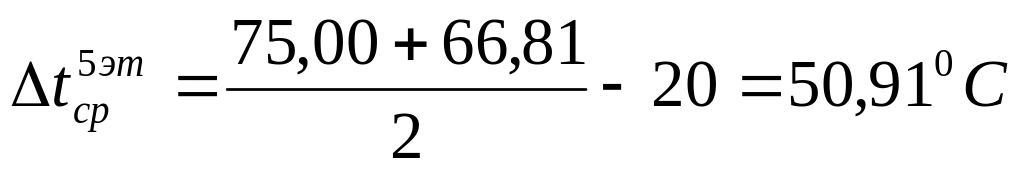

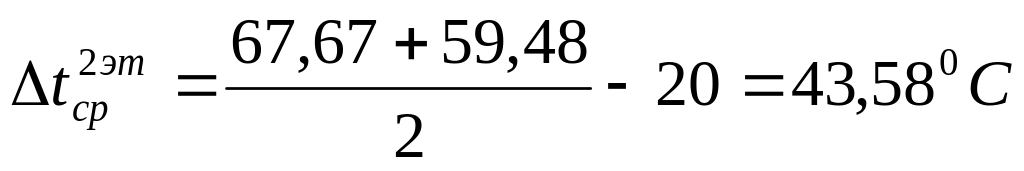

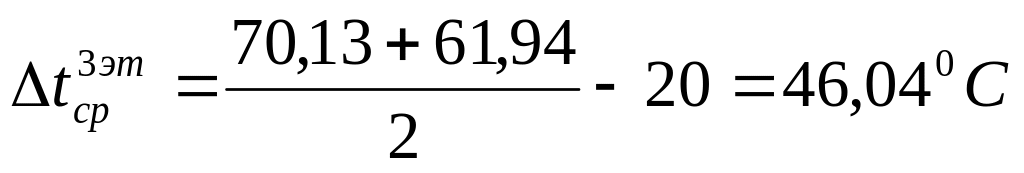

Определим среднюю температуру по формуле:

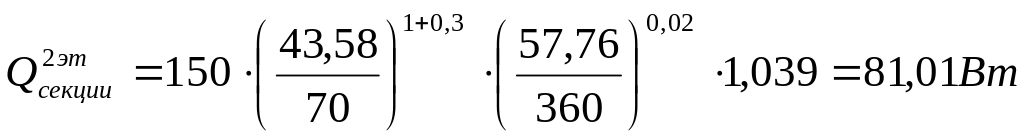

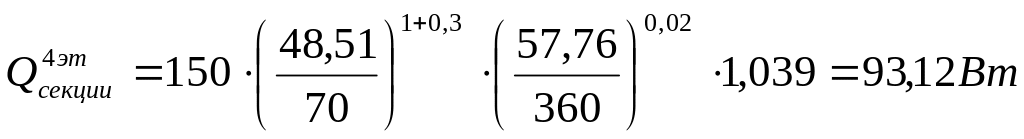

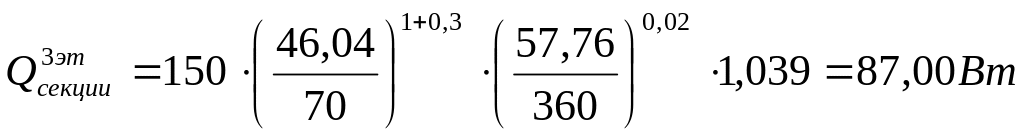

Определим теплоотдачу одной секции по формуле:
,Вт
Где:
-
количества тепла, отдаваемое одной
секцией отопительного прибора в
нормальных стендовых испытаниях. При
этом ода секция отопительного прибора
устанавливается на гладе стены.

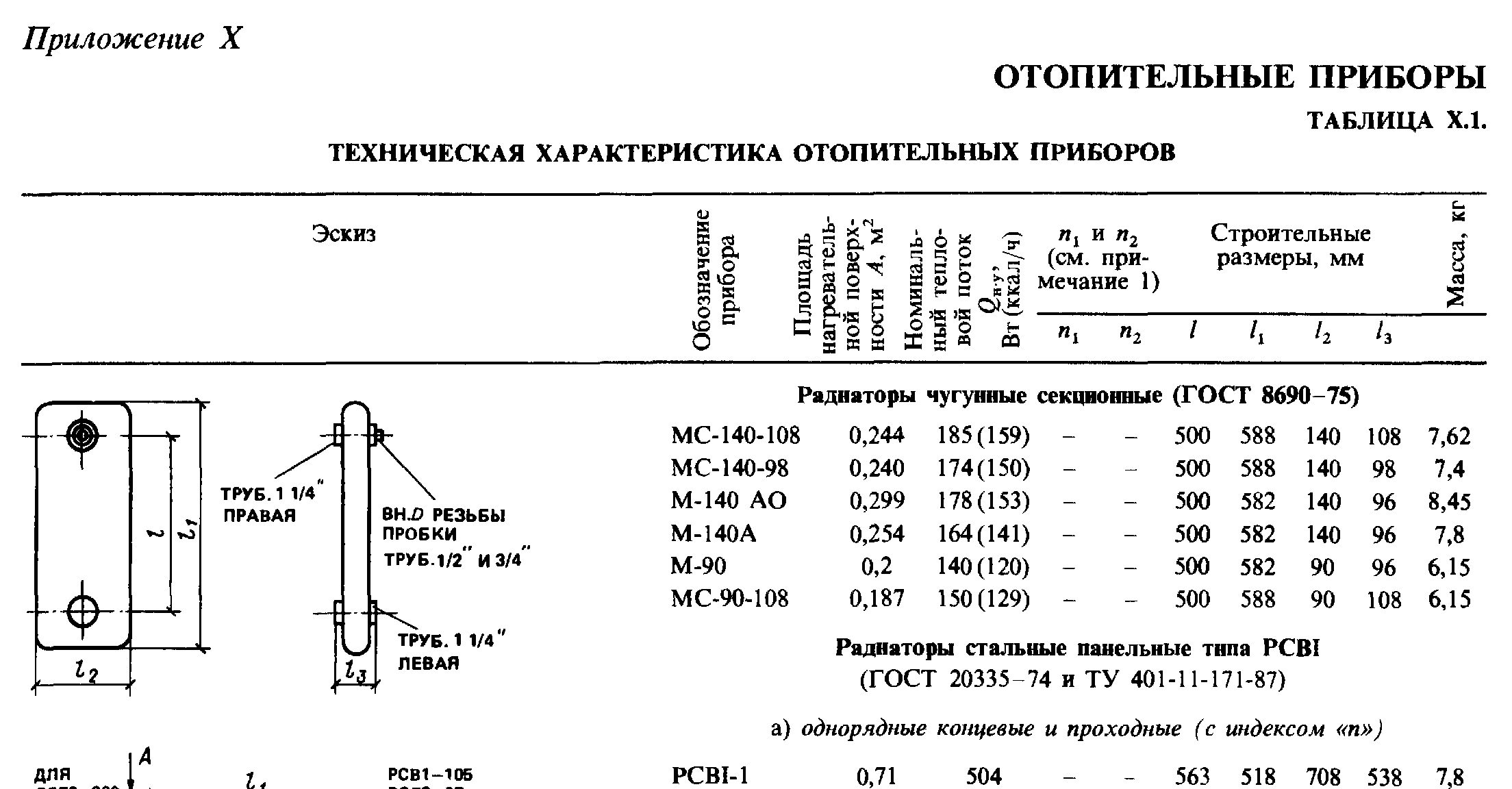

Принимается по «4,Справочнику
проектировщика. Отопление и вентиляция»,
часть1.

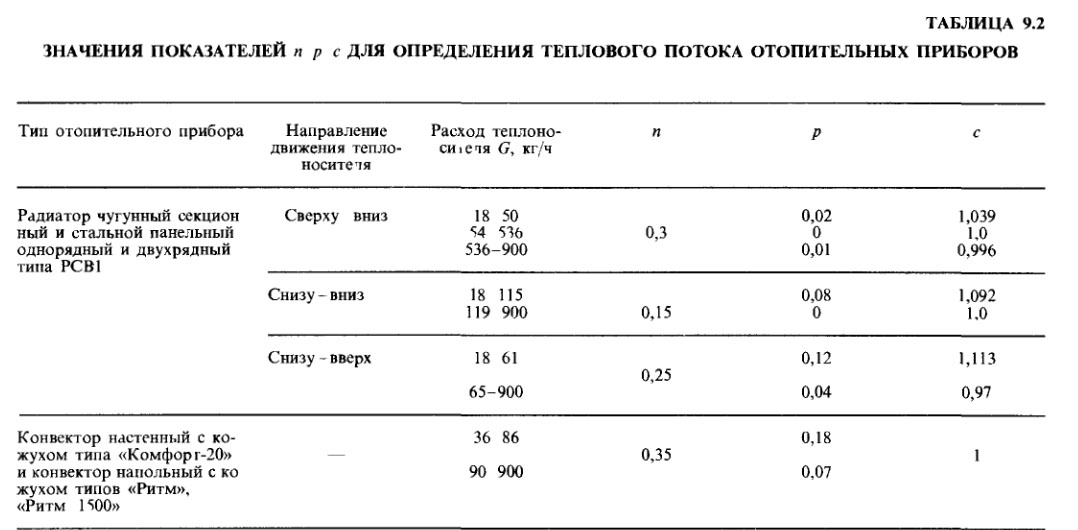

n,p,c – выбираем в зависимости от вида отопительного прибора и способа подачи теплоносителя в отопительный прибор. Определяется по таблице 9.2 и табл10.1 прил.10 «4,Справочник проектировщика. Отопление и вентиляция». часть1
Отопительный прибор МС-90-108.
А – площадь нагревания – 0,187 м2
Qн.у. = 150 Вт или 129 кКал/ч
n = 0,3
р = 0,02
с = 1,039

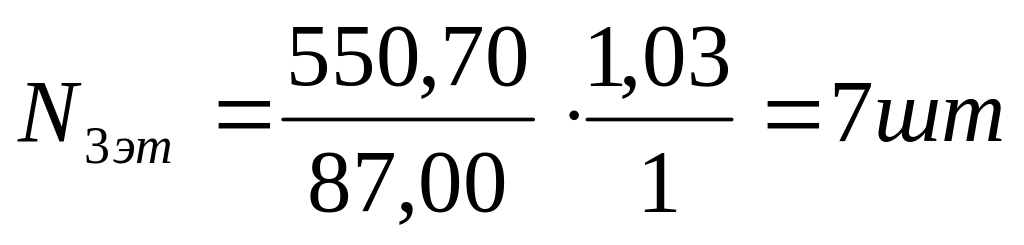

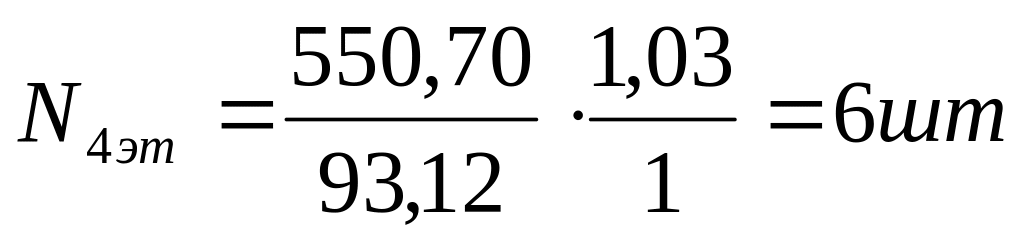

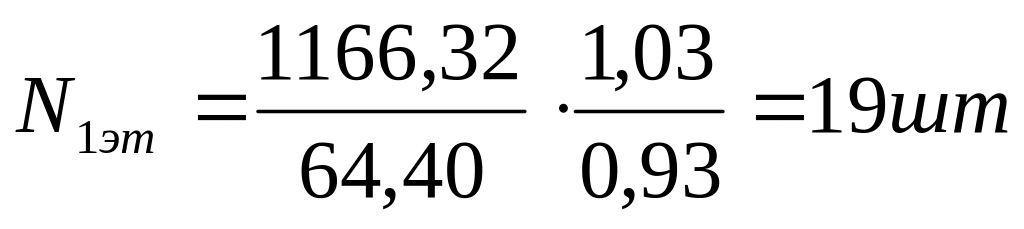

Определим количество секции по формуле:
Где:
-

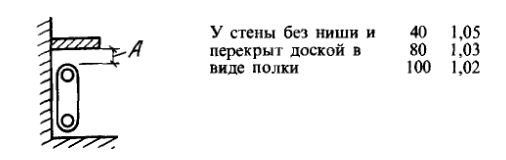

коэффициент, учитывающий способ установки
отопительного прибора. Определяется
по таблице 9.12 «4,Справочник проектировщика.
Отопление и вентиляция» часть1;
=1,03
-
коэффициент, учитывающий количество
секций в отопительном приборе:
Число секций в приборе |
До 15 |
16–20 |
21–25 |
26–30 |
21–35 |
Более 35 |
3 |
1,0 |
0,98 |
0,96 |
0,94 |
0,92 |
0,90 |

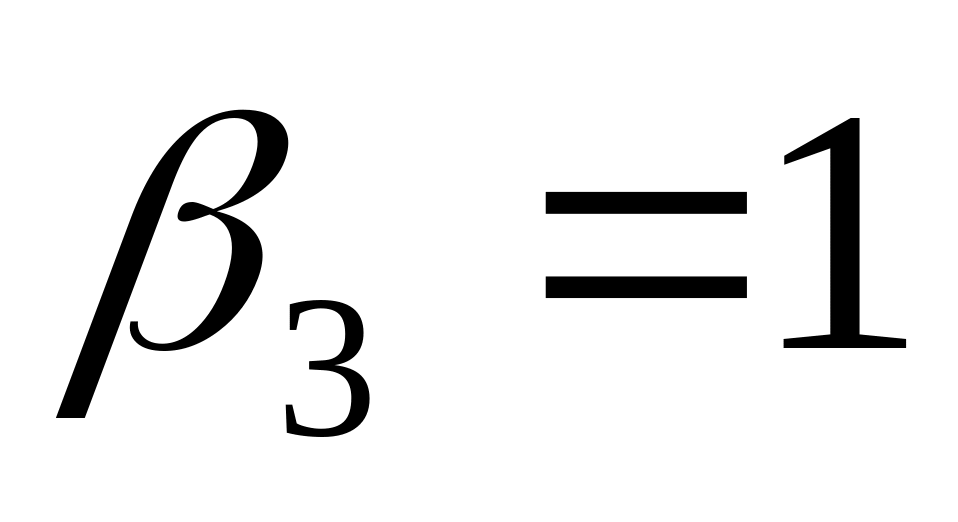

β4
= 1. 03
Если: до 15 секций
,
больше 15 секций
11. Гидравлический расчёт системы центрального отопления
Описание методики гидравлического расчета.
Цель гидравлического расчета заключается в определении диаметров труб для пропуска расчетных расходов теплоносителя, при этом определяются потери давления на всех участках системы отопления.
Гидравлический расчет выполняется по законам гидравлики и основан на принципе: расчетное циркуляционное давление (РЦД), действующее в системе полностью тратится на преодоление сопротивлений в данной системе. Задача гидравлического расчета сводится к распределению расходов по всем элементам системы отопления.
Гидравлический расчет выполняем способом удельных линейных потерь давления на трение.
