МЕТОДИЧЕСКИЕ УКАЗАНИЯ

К ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА «ОТОПЛЕНИЕ ЖИЛОГО ЗДАНИЯ»

Преподаватель: Черепенко Н.В.

Рассмотрены на заседании цикловой комиссии,

Председатель цикловой комиссии Кравченко М.М. "____"___________ 200__г._______

г.Бобруйск

Введение

Цель выполнения курсового проекта – закрепление и углубление учащимися теоретических знаний, приобретение умений и навыков самостоятельного расчёта и проектирования систем отопления с использованием нормативной, справочной и учебной литературы. Темой курсового проекта является проект центрального отопления здания.

1. Исходные данные для проектирования

Каждому учащемуся выдаётся индивидуальное задание на выполнение курсовой работы. Оно содержит исходные данные для проектирования. К заданию прилагается вкладыш: план этажа жилого дома в масштабе. Задание и вкладыш сохраняются и возвращаются учащимися по окончании проектирования при защите курсового проекта.

Приступая к проектированию, учащийся, прежде всего, должен внимательно ознакомиться с заданием и прочитать данные методические указания.

2. Состав курсового проекта

Курсовой проект состоит из расчётов и графической части в объёме 2 листов форматом А1 (841х594 мм), которая включает:

- планы типового этажа, чердака, подвала с нанесением на них отопительных приборов, магистральных теплопроводов с указанием диаметров и уклонов теплопроводов, мест расположения теплового пункта, запорно-регулирующей арматуры (М1:100);

- схему системы отопления в аксонометрии (М1:100);

- схему теплового узла (1:50)

- чертежи 1-2 узлов системы отопления (1:20)

3. Нормы и правила проектирования

Основным нормативным документом для проектирования центральных водяных систем отопления являются СНБ 4.02.01- 03.

Отметим некоторые положения этих строительных норм и правил:

- системы отопления проектируются на параметры Б наружного воздуха в холодный период года;

- в качестве теплоносителя следует применять, как правило, воду;

- трубопроводы систем отопления следует проектировать из стальных, медных, латунных, металлопластиковых труб при скорости движения воды в трубах не более 1,5 м/с;

- трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок, следует прокладывать в гильзах из негорючих материалов; края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков, но на 33 мм выше поверхности чистого пола;

- отопительные приборы следует размещать, как правило, под световыми проёмами в местах, доступных для осмотра, ремонта и очистки;

- отопительные приборы на лестничных клетках следует, как правило, размещать на первом этаже и присоединять их к отдельным ветвям или стоякам систем отопления;

- запорную арматуру следует предусматривать:

а) для отключения и спуска воды от отдельных колец, ветвей и стояков систем отопления;

б) для отключения части или всех отопительных приборов в помещениях, в которых отопление используется периодически или частично

4. Оформление работы

4.1 Графическая часть

Чертежи выполняют в соответствии с требованиями стандартов, в первую очередь ГОСТов.

Чертежи должны быть выполнены карандашом или при помощи компьютерной программы AutoCad на листах ватмана. Чертежи в карандаше должны быть чёткими, с хорошей графикой и шрифтом по ГОСТу.

Вначале рекомендуется все чертежи поэтапно прорабатывать в черновике в виде эскизов на бумаге или на компьютере и параллельно проводить расчёты. После накопления черновиков всех расчётных и графических материалов можно приступить к оформлению листа курсовой работы начисто. Пример заполнения основной надписи и расположения материалов на двух листах А1 показан на рис. 2.

рис. 2

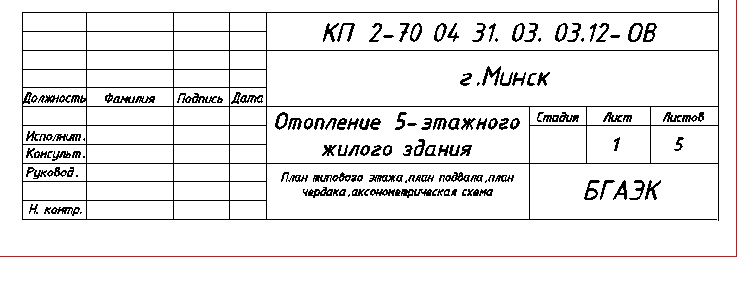

а) заполнение основной надписи

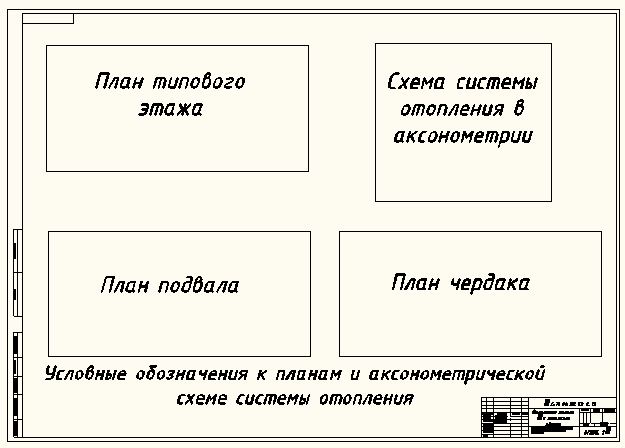

б) расположение материалов на листах

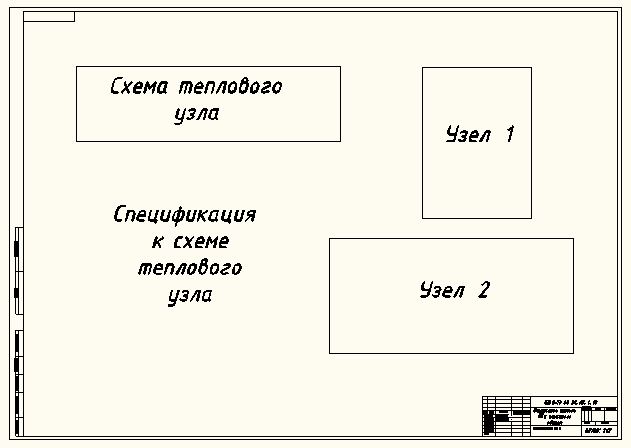

Лист 1

Лист 2

Чертежи системы отопления являются главными в курсовом проекте, поэтому трубопроводы, стояки и приборы отопления этой системы вычерчиваются толстыми основными линиями, причём видимые участки труб наносят сплошной, а невидимые (например, подземные или заделанные в стену) - штриховой толстой линией. Строительные конструкции, в отличие от архитектурных чертежей, на чертежах инженерных сетей показывают только тонкими линиями. Другими словами, на чертежах сетей визуально доминируют сети.

Планы.

Выполнение работы начинается с построения планов типового этажа, подвала и чердака.

Вычерчивание планов следует начинать с нанесения сетки модульных разбивочных осей, которые соответствуют расположению всех несущих и самонесущих стен.

Координатные оси наносят на чертежах тонкими штрихпунктирными линиями и обозначают арабскими цифрами или прописными буквами русского алфавита, исключая буквы З, Й, О, Х, Ч, Ь, Ъ, Ы, в окружностях диаметром 6-12 мм (в зависимости от масштаба чертежа). Последовательность цифровых и буквенных обозначений осей принимают слева направо и снизу вверх. Как правило, оси наносят по нижней и левой сторонам плана. При необходимости можно дополнительно наносить оси по верхней и (или) правой сторонам.

После нанесения сетки осей приступают к вычерчиванию стен. Толщина стен принимается в соответствии с заданной конструкцией в зависимости от используемых материалов.

Толщина внутренних самонесущих стен из кирпича может быть принята 250 или 380 мм, а при наличии в данной стене вентиляционных каналов – 380 мм. Размеры каналов в кирпичных стенах должны быть кратны размерам кирпича и, с учетом швов, принимаются равными 140х140 или 140х270 мм.

Расположение стен относительно модульных разбивочных осей, т.е. привязка, в общем случае определяется в соответствии с рисунком 6.

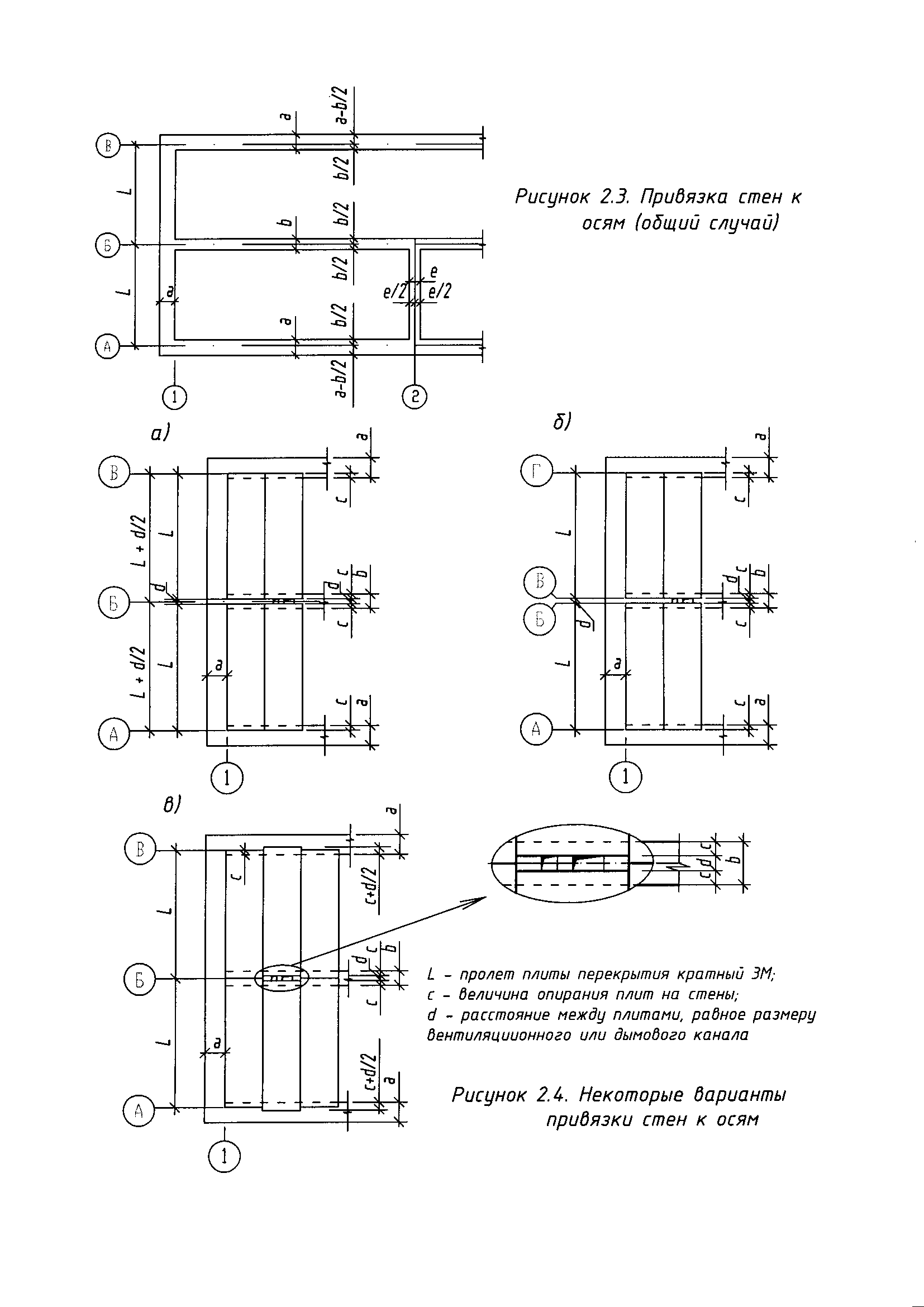

Рис. 6 Привязка стен к осям (общий случай)

Толщины перегородок назначают в зависимости от их назначения. В помещениях с нормальной влажностью внутриквартирные стационарные перегородки можно выполнять из гипсобетонных камней или плит толщиной 80, 90 или 100 мм, бетонных камней (90мм), ячеистобетонных камней (100 мм) кирпича и керамических камней (120 мм).

Следующий этап – вычерчивание оконных и дверных проемов. Размеры оконных проемов назначают в зависимости от требуемой освещенности помещений. В общем случае площадь остекленной поверхности рекомендуется принимать равной 1/5,5 - 1/8 площади пола данного помещения. Номинальную ширину и высоту оконных проемов чаще всего назначают: 600х900, 900х1200, 900х1500, 1200х1500, 1500х1500, 1500х1800, 1500х2100мм и т.п.. Размеры дверных проемов и конструктивное решение дверей определяются их назначением. Номинальные размеры дверных проемов принимаются: 2100х700,800,900,1000,1200 мм (ширина дверного полотна соответственно 600,700,800,900,1100мм) – внутренние однопольные двери (проемы шириной 700 и 800 мм допускается применять только в санитарно-технических узлах); 2400х1500(1900)мм – внутренние двупольные; 2100(2400)х1000(1200)мм – наружные однопольные; 2100(2400)х1300(1500, 1900)мм – наружные двупольные.

Соответствующий конструктивный размер оконного или дверного проема должен быть несколько большим номинального размера. Например, для окна 1200х1800 мм ширину проема рекомендуется принимать 1210 мм, а высоту – 1810 мм.

В о всех случаях, когда это позволяет конструкция наружной стены, оконные и дверные проемы рекомендуется выполнять с четвертями. Четверти (в кирпичных стенах размером 120х65 мм) устраивают у наружной грани стены сверху и по бокам для облегчения процесса установки оконных и дверных блоков и уменьшения продуваемости (рисунок 7).

Рис. 7 Устройство проемов с четвертями

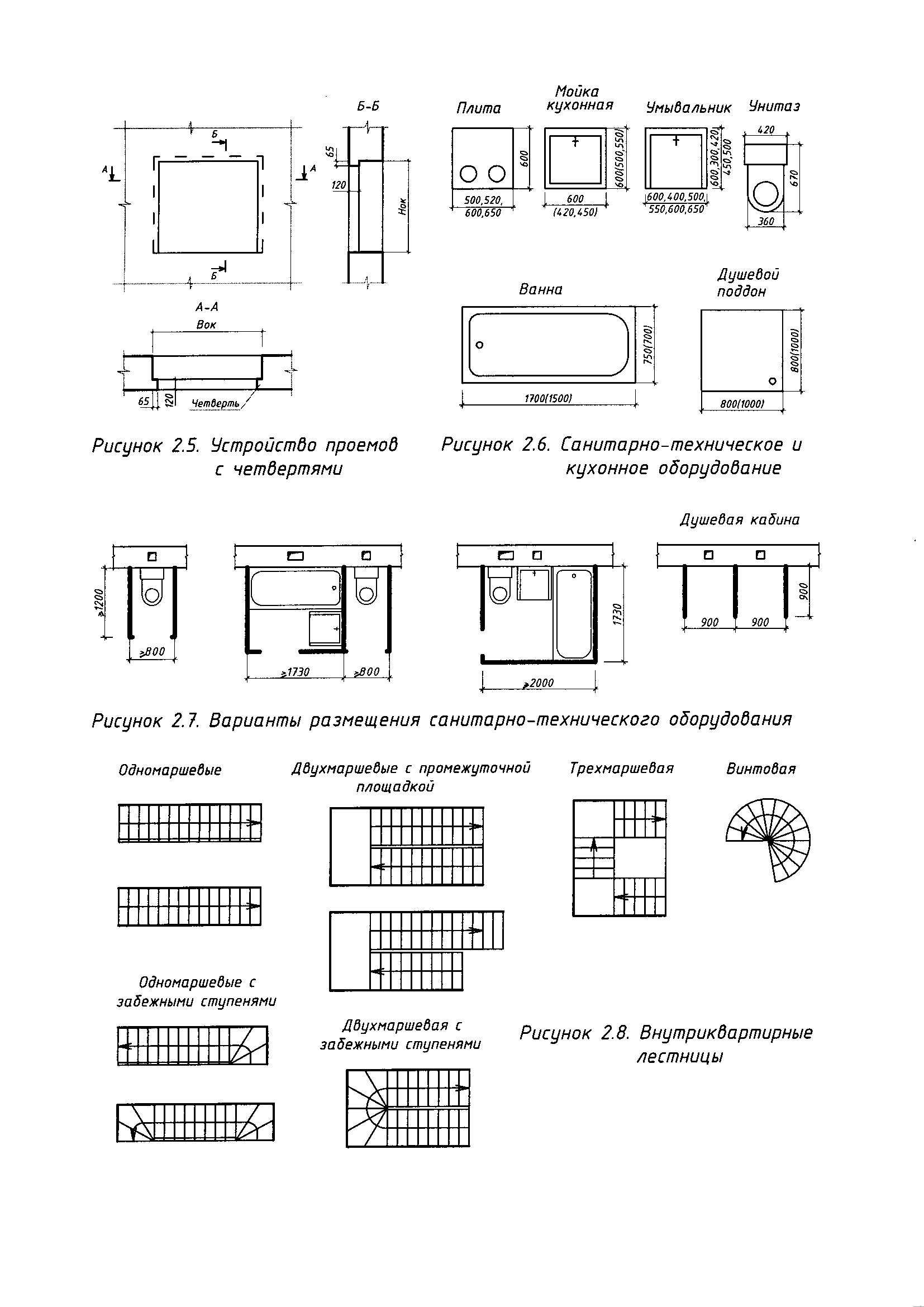

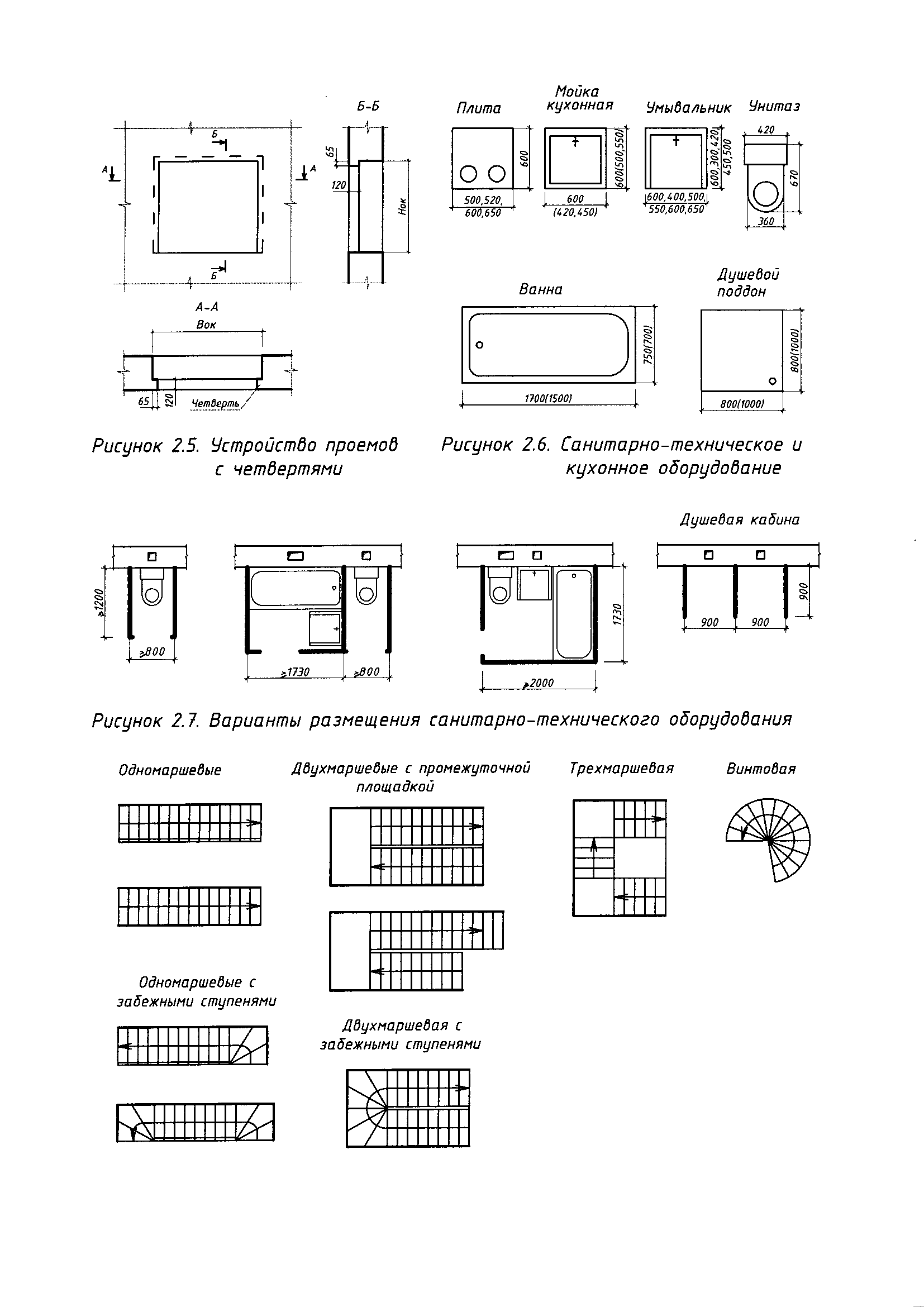

На планах этажей должно быть показано санитарно-техническое и кухонное оборудование (унитазы, ванны, умывальники, мойки, газовые плиты и т.п.), условные обозначения, основные размеры и варианты размещения которого приведены на рисунке 8.

Р ис. 8 Санитарно – техническое и кухонное оборудование

Варианты размещения санитарно-технического оборудования

При проектировании лестниц следует учитывать, что их геометрические размеры должны определяться назначением лестницы. Условные обозначения лестниц на планах этажей даны на рисунке 9.

Рис. 9 Условные обозначения лестниц на планах этажей

Далее на планах этажей, наносятся места установки отопительных приборов. Затем на планах обозначается местоположение стояков (для вертикальных систем), местоположение монтажных шкафов с распределительными узлами (для горизонтальных систем при скрытой прокладке трубопроводов), наносится разводка распределительных теплопроводов с соответствующей маркировкой и, при необходимости, с обозначением уклонов трубопроводов.

Назначается местоположение помещения теплового пункта. Как правило, тепловой пункт располагают в подвале в помещении, прилегающем к месту ввода тепловых сетей в здание.

При проектировании вертикальных систем отопления на планах подвала и чердака обозначают местоположение стояков (в соответствии с планами этажей), а затем наносят магистральные теплопроводы, формирующие и соединяющие отдельные ветки и стояки с тепловым пунктом. Трубопроводы располагаемые друг над другом, условно на планах изображают параллельными линиями. При этом размерными линиями на планах можно обозначить расстояние каждого из трубопроводов от стены, от оси или другой определяющий монтажный размер.

Схемы систем показывают условными обозначениями в осях косоугольной диметрии в масштабе 1:100 или 1:200 (для небольших зданий – в угольной диметрии или изометрии в масштабе 1:10, 1:20 или 1:50. Места разрывов воздуховодов и трубопроводов обозначают строчными буквами, а точки разрывов соединяют пунктирной линией (в т.ч. ломаной). Частично в схемах допускается искажение горизонтального масштаба по соображениям сохранения зрительного восприятия схемы.

На схемах указывают диаметры, отметки осей и уклоны трубопроводов; размеры горизонтальных участков трубопроводов (при наличии разрывов и на схемах узлов управления); неподвижные опоры, компенсаторы; отопительные приборы, стояки и их обозначения; контрольно-измерительные приборы и другие элементы систем. Для жилых зданий допускается выполнять схемы систем отопления только для магистральных теплопроводов, проложенных в подвале (на чердаке) в виде аксонометрической или плоской схемы (с указанием мест отводов и углов поворота) с отдельным представлением схем типовых элементов: стояков и узлов системы отопления. При наличии повторяющихся узлов на схеме системы обозначаются местоположения этих узлов с выполнением отдельных деталировочных чертежей узлов в масштабе 1:10, 1:20 или 1:50.

Размеры на строительных чертежах наносят в миллиметрах без указания единицы измерения. Если размеры наносят в других единицах, это оговаривается в примечании к чертежам. Для ограничения размерных линий применяют засечки длиной 2-4 мм, которые наносят под углом 45^о к размерным линиям. Размерные линии должны выступать за крайние выносные линии на 1-3 мм.

На планах здания линейные размеры наносят по наружному и внутреннему контуру.

По наружному контуру изображения размеры наносят вдоль наружных стен здания в виде нескольких замкнутых цепочек. Первая цепочка располагается на расстоянии не менее 10 мм от наружного контура стен, а последующие на расстоянии 7-10 мм друг от друга.

Наружные размеры наносятся в следующем порядке, начиная от стены:

• привязка несущих конструкций (стен или колонн) к координационным осям;

• размеры всех простенков и проемов (в учебных целях достаточно показать только с одной стороны здания);

• расстояние между координационными осями;

• расстояние между крайними координационными осями.

Размеры по внутреннему контуру плана располагают цепочками на расстоянии не менее 10 мм от линии внутреннего контура стены. Внутренние размеры должны указывать длину и ширину каждого помещения, толщины всех стен и перегородок, размер и привязки дверных проемов к ближайшей стене. В учебных целях следует показать не менее одной горизонтальной цепочки и одной вертикальной цепочки внутренних размеров.

Кроме линейных размеров на планах этажей указывают отметки уровней пола, отличных от основной для данного изображения, а также площади всех помещений.

За нулевую отметку принимают отметку чистого пола первого этажа. Отметки ниже нулевого уровня имеют отрицательные значения. На планах этажей отметки наносят в прямоугольниках со знаком «+» или «-» в метрах с точностью до тысячных без указания единицы измерения.

Площади помещений указывают в правом нижнем углу в метрах с точностью до сотых и подчеркивают. Размерность также не указывается.

На планах, выполняемых в масштабе 1:200, показываются три внешние цепочки размеров. Цепочки с размерами простенков и проемов, а также внутренние цепочки размеров не даются. Оконные проемы показывают без четвертей, а межкомнатные перегородки - в одну линию. Направление открывания дверей, санитарно-техническое и кухонное оборудование не показываются.
