4.2. Графическое изображение данных

Графиками в статистике называются условные изображения числовых величин и их соотношений в виде различных геометрических образов: точек, линий, плоских фигур и т.п. Статистический график позволяет сразу оценить характер изучаемого явления, присущие ему закономерность и особенности, тенденции развития, взаимосвязь характеризующих его показателей.

Каждый график состоит из графического образа и вспомогательных элементов.

Поле графика – пространство, на котором размещаются образующие график геометрические фигуры. Размер графика зависит от его назначения.

Графический образ (знак)— это совокупность точек, линий и фигур, с помощью которых изображаются статистические данные.

Вспомогательные элементы графика включают общее название графика, оси координат шкалы, числовые сетки и числовые данные, дополняющие и уточняющие изображаемые показатели.

Масштабная шкала — линия, разделенная на отрезки точка­ми.

Масштабные знаки — эталоны величин, изображаемых на гра­фике в виде отдельных графических знаков: квадратов, кругов, рисунков, силуэтов и др. Ими пользуются для сравнения гра­фических знаков со знаком-эталоном.

Экспликация графика — пояснения, раскрывающие содер­жание графика: заголовок, единицы измерения, условные обозначения.

Классификация

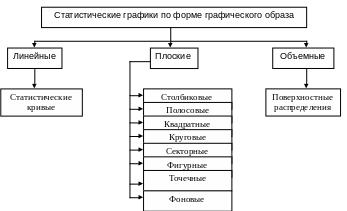

Рисунок 4.5. Характеристика графиков по форме графичесого образа

С ТАТИСТИЧЕСКИЕ ГРАФИКИ ПО СПОСОБУ ПОСТРОЕНИЯ И ЗАДАЧАМ ИЗОБРАЖЕНИЯ

Диаграммы

Статистические карты

Диаграммы сравнения

Диаграммы динамики

Картодиаграмма

Картограмма

Структурные диаграммы

Рисунок 4.6. Способы построения графиков

Столбиковые диаграммы являются наиболее простым ви­дом диаграмм. При их построении данные изображаются в виде столбиков от числовых значений изображаемых величин по определенному масштабу.

Столбиковые диаграммы целесообразно применять для сравнении нескольких показателей. Хорошо подходят для характеристики состава совокупности.

Требования:

• шкала, по которой устанавливается размер столбика (полосы), должна начинаться с нуля;

• шкала должна быть непрерывной, т.е. охватывать все числа данного статистического ряда;

• разрыв шкалы и соответственно полос не допускается.

821 715

394

219

132

1999 2001 2003 2005 2007

Рисунок 4.7. Столбиковая простая или квадратная диаграмма

Н а масштабной шкале проставляются круглые или округ­ленные значения изображаемых величин. Такая диаграмма называется простой, так как столбики не имеют внутренних долей. Если же они делятся на части, то диаграмма называется сложной.

2000 2002 2004 2005 2008

Рисунок 4.8. Столбиковая сложгая диаграмма

Разновидностью столбиковых диаграмм являются ленточ­ные диаграммы. Они изображают размеры признака в виде неположенных по горизонтали прямоугольников одинаковой ширины, но различной длины, пропорционально изображае­мы величинам.

В ленточных диаграммах удобнее, чем в столбиковых, располагать надписи.
